Infraroodthermografie

Infraroodthermografie registreert de thermische straling die door oppervlakken wordt uitgezonden en teruggekaatst en geeft die weer als beeldgegevens die verband houden met temperatuur. Bij PV-inspecties kan een thermische camera met temperatuurmeting helpen om temperatuurpatronen te vergelijken tussen modules, cellen, connectoren, kabels, aansluitdozen en andere apparatuur, mits de omstandigheden tijdens de opname een zinvolle interpretatie mogelijk maken.

Het beeld toont niet rechtstreeks de elektrische stroom, de isolatieweerstand of mechanische schade. Het toont het thermische gedrag van het oppervlak. Elektrische en fysieke omstandigheden kunnen thermische patronen veroorzaken, maar het verband tussen het patroon en de oorzaak moet worden beoordeeld.

De absolute temperatuur is slechts een deel van de informatie. Relatieve verschillen tussen vergelijkbare componenten kunnen nuttiger zijn wanneer modules een vergelijkbare instraling, oriëntatie, belasting en blootstelling aan de omgeving hebben. Ook dan moet de vergelijking rekening houden met reflecties en de kijkgeometrie.

Een thermische camera levert dus bewijs, geen diagnose. De inspecteur heeft nog altijd kennis nodig van de installatie, van de apparatuur en van de bedrijfsgegevens, en geschikte vervolgmethoden.

Thermografie van zonneparken wordt vaak gebruikt om werkende velden te screenen op afwijkende temperatuurpatronen. Grote parken bevatten veel identieke modules, waardoor thermische beeldvorming kan helpen om locaties te vinden die afwijken van de omliggende apparatuur, zonder eerst elke module elektrisch te hoeven testen.

Een celgebied kan warmer lijken dan naburige cellen, een deel van een module kan een duidelijk afwijkend patroon vertonen, of een connector of elektrische verbinding kan plaatselijke opwarming vertonen. Ook volledige strings of secties kunnen er anders uitzien wanneer hun elektrische bedrijfstoestand afwijkt van die van nabijgelegen circuits.

Deze waarnemingen kunnen onderhoudsteams naar specifieke modules, verbindingen, rijen of circuitsecties leiden. De inspectie is het nuttigst wanneer bevindingen aan locatiegegevens zijn gekoppeld en kunnen worden vergeleken met zichtbare beelden, de plattegrond van de installatie, de stringconfiguratie en monitoringinformatie.

Thermografie kan ook inspecties na een gebeurtenis ondersteunen, zoals na stormen, fysieke schade of elektrische incidenten waarbij thermisch gedrag relevant is. De scope moet dan wel worden bepaald aan de hand van de werkelijke gebeurtenis, en niet worden gebaseerd op de aanname dat een thermische vlucht elk denkbaar gevolg kan vaststellen.

IEC 62446-3 behandelt thermografische inspectie van werkende PV-systemen in de buitenlucht en biedt een kader voor apparatuur, omgevingsomstandigheden, inspectieprocedures, competentie van het personeel en rapportage.

Een plaatselijk warme cel of celgroep kan erop wijzen dat dit gebied zich onder vergelijkbare omstandigheden anders gedraagt dan vergelijkbare cellen. De reden kan elektrische mismatch, schaduw, schade, het gedrag van de onderlinge verbinding of een andere oorzaak zijn. Het thermische patroon alleen bepaalt niet welke verklaring juist is.

Het gedrag van bypassdiodes kan in bepaalde bedrijfstoestanden herkenbare patronen op moduleniveau veroorzaken. Een diodefout toewijzen op basis van alleen het beeld kan echter misleidend zijn als de toestand van het circuit, schaduw, het moduleontwerp en elektrische metingen niet worden meegewogen.

Verwarming van verbindingen kan eveneens belangrijk zijn. Een hogere weerstand in een connector, klem, zekeringhouder, kabelverbinding of een andere stroomvoerende verbinding kan onder belasting warmte opwekken. Een zichtbare temperatuurstijging kan snel onderzoek rechtvaardigen, maar elektrische verificatie en fysieke inspectie kunnen nog steeds nodig zijn om de oorzaak vast te stellen.

Sommige fouten geven tijdens de inspectie geen detecteerbare thermische signatuur. Andere komen mogelijk alleen naar voren bij een bepaalde belasting, instralingsniveau, omgevingsomstandigheid of wisselende bedrijfstoestand.

Thermografie heeft dus een duidelijke grens: ze kan thermische afwijkingen signaleren, maar niet elke grondoorzaak bewijzen en ook niet bevestigen dat alle elektrische fouten ontbreken. Een normaal beeld staat niet gelijk aan een volledige elektrische test.

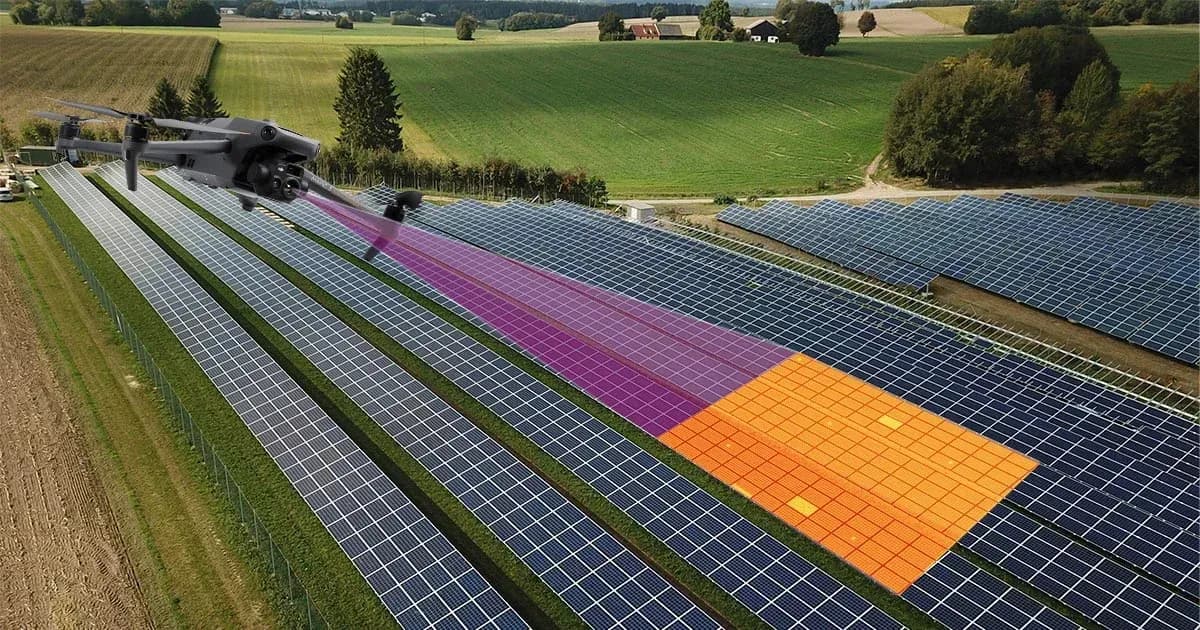

Met drones kunnen thermische camera's grote delen van een zonnepark van bovenaf inspecteren terwijl de locatie van de vastgelegde gegevens wordt geregistreerd. Dat kan de hoeveelheid handmatige verplaatsing langs lange modulerijen verminderen en geeft een consistent overzicht van grote grondgebonden installaties.

De vluchtplanning moet gebaseerd zijn op het vereiste inspectiedetail. Cameraresolutie, lens, hoogte, snelheid, kijkhoek en beeldoverlap bepalen of het gezochte kenmerk daadwerkelijk wordt opgelost. Een vlucht die geschikt is om patronen op moduleniveau te herkennen, levert mogelijk onvoldoende detail voor een betrouwbare interpretatie op celniveau.

Opnames vanuit de lucht brengen ook geometrische aandachtspunten met zich mee. Reflecties in het modulenglas kunnen veranderen met de kijkhoek, en een ongelijk terrein of de stand van de tracker kan de verhouding tussen camera en module over het terrein heen veranderen. Met deze effecten moet zowel bij de vluchtplanning als bij de beoordeling van de beelden rekening worden gehouden.

Nauwkeurige locatiebepaling is belangrijk, omdat een bevinding weinig praktische waarde voor het onderhoud heeft als technici de bijbehorende module of het bijbehorende circuit op locatie niet kunnen vinden. Thermische en zichtbare beelden, de plattegrond van de installatie, rij-identificaties en vluchtmetadata helpen de traceerbaarheid te bewaren.

Inspectie met drones maakt werk op locatie niet overbodig. Voor elektrische bevestiging, inspectie van connectoren, vervanging van modules en gedetailleerd fysiek onderzoek is nog steeds geschikte toegang op het terrein nodig.

Afwijkende opwarming kan relevant zijn voor het elektrische risico, omdat weerstandsverbindingen en sommige foutsituaties elektrische energie in warmte omzetten. Een connector, klem, geleider of modulegebied dat aanzienlijk anders functioneert dan vergelijkbare apparatuur, kan onderzoek verdienen voordat de situatie verergert.

Thermisch bewijs kan daarom risicogestuurde onderhoudsbeslissingen ondersteunen. Een uitgesproken of veranderende temperatuurafwijking kan sneller vervolgonderzoek rechtvaardigen dan een geringe waarneming, maar de ernst mag niet alleen op basis van temperatuur worden bepaald zonder belasting, omgeving, type component en het waarschijnlijke faalmechanisme mee te wegen.

Ook bij brandrisico is dezelfde voorzichtigheid nodig. Sommige elektrische fouten kunnen bijdragen aan ontsteking als er voldoende warmte of vlamboogvorming ontstaat in de buurt van brandbaar materiaal, maar een thermische afwijking garandeert niet dat er brand ontstaat. Omgekeerd bewijst het ontbreken van een zichtbare hotspot niet dat er geen brandgerelateerd elektrisch gevaar bestaat.

De juiste reactie hangt af van de apparatuur, de elektrische toestand, het waargenomen temperatuurgedrag, de omliggende materialen en de bevindingen van het vervolgonderzoek. Thermografie kan situaties signaleren die aandacht verdienen, maar mag niet worden voorgesteld als garantie dat brand wordt voorkomen.

Onderhoudsteams moeten de oorspronkelijke waarneming bewaren en de vermoede situatie vervolgens verifiëren met geschikte elektrische of fysieke methoden.

Instraling is essentieel voor thermografie van zonneparken, omdat de elektrische belasting en de warmteontwikkeling afhangen van de energie die de modules bereikt. Zwakke of snel wisselende instraling kan het thermische contrast verminderen of het moeilijk maken om het ene deel van het park met het andere te vergelijken.

Wind koelt het moduleoppervlak en kan temperatuurverschillen onderdrukken. Sterke of wisselende wind kan daarom het schijnbare thermische patroon veranderen, ook als de onderliggende elektrische toestand gelijk blijft. Windomstandigheden moeten worden vastgelegd wanneer ze relevant zijn voor de interpretatie.

Wolkenbewegingen kunnen snelle veranderingen in de instraling over het park veroorzaken. Beelden die voor en na het passeren van een wolk zijn gemaakt, vertegenwoordigen mogelijk geen vergelijkbare bedrijfsomstandigheden, vooral wanneer een dronevlucht in de loop van de tijd een groot gebied bestrijkt.

De moduletemperatuur biedt extra context, maar er bestaat geen enkel temperatuurbereik dat voor elk park een aanvaardbare inspectie definieert. IEC 62446-3 legt geen universele drempelwaarde voor de moduletemperatuur op voor verschillende installaties.

Ook de kijkhoek en reflecties beïnvloeden de betrouwbaarheid van het beeld. Modulenglas kan de lucht, omliggende constructies, vegetatie, de drone of andere warmtebronnen weerkaatsen. Een ogenschijnlijk warm of koud gebied moet daarom op geometrische en reflecterende oorzaken worden gecontroleerd voordat het als apparatuurafwijking wordt geclassificeerd.

Herhaalinspecties zijn het nuttigst wanneer deze omstandigheden consistent worden vastgelegd.

Een thermische bevinding moet eerst aan een fysieke locatie worden gekoppeld en worden beschreven zonder de oorzaak te overdrijven. Het rapport kan de betrokken module, het celgebied, de connector, de string of het apparaat vastleggen, samen met het waargenomen temperatuurpatroon en de omstandigheden waaronder het is opgenomen.

De volgende stap hangt af van het soort waarneming. Een vermoedelijk verbindingsprobleem kan elektrische metingen en fysieke inspectie vereisen, terwijl een ongewoon stringpatroon kan leiden tot controles van stroom, spanning, polariteit of continuïteit. Een afwijking op moduleniveau kan vergelijking vereisen met zichtbare schade, bedrijfsgegevens of aanvullende moduletests.

Het inspectieverslag moet het thermische en zichtbare bewijs, de locatie, de omgevingsomstandigheden, de gebruikte apparatuur en eventuele beperkingen die de interpretatie hebben beïnvloed, bewaren. Gebieden die niet betrouwbaar konden worden geïnspecteerd, moeten worden vermeld in plaats van als normaal te worden aangenomen.

Een herhaalinspectie kan nuttig zijn na herstelwerkzaamheden of wanneer de eerste bevinding sterk afhangt van de bedrijfsomstandigheden. Het doel is te verifiëren of het thermische gedrag is veranderd, niet om simpelweg nog een beeld te maken.

Eén thermisch onderzoek is geen continue monitoring, en thermografie vervangt geen elektrisch testen wanneer directe verificatie vereist is. IEC 62446-3 biedt een kader voor thermografische inspectie van werkende PV-systemen in de buitenlucht, maar conformiteit, foutdiagnose en onderhoudsbeslissingen kunnen bewijs vereisen dat verder gaat dan het thermische beeld.
