Kortsluitstroomtest (Isc) van zonnepanelen

Een kortsluitstroomtest bij zonnepanelen meet de stroom die een module, string of veldcircuit kan leveren wanneer de testmethode de bron bewust in een kortsluitmeetconditie brengt. Het resultaat wordt gewoonlijk uitgedrukt als de kortsluitstroom, ook Isc genoemd. Het geeft informatie over het elektrische gedrag van de geteste PV-bron onder de omstandigheden op het moment van de meting.

De waarde wordt sterk beïnvloed door de zoninstraling. Een string die bij hoge instraling wordt gemeten, levert normaal gesproken een andere kortsluitstroom dan dezelfde string bij lagere instraling. Ook temperatuur, schaduw, de toestand van de modules, oriëntatie, vervuiling en meetmethode kunnen het resultaat beïnvloeden.

Daarom mag de test niet worden opgevat als een vaste conditiescore. De waarde zit vooral in het vergelijken van het gemeten resultaat met een verwachte waarde, een ontwerpwaarde of andere elektrisch vergelijkbare strings die onder voldoende gelijke omstandigheden zijn gemeten.

De meting zegt ook niet alles over de prestaties van een module of string. De meting levert één elektrische parameter op en geen volledig beeld van het PV-circuit.

Een reden om de kortsluitstroom te meten is het vergelijken van gelijksoortige strings binnen hetzelfde veld. Als de strings hetzelfde type module, hetzelfde aantal modules, dezelfde oriëntatie, dezelfde instraling en vergelijkbare algemene bedrijfsomstandigheden hebben, kan een aanzienlijk verschil tussen hun gemeten stroomwaarden erop wijzen dat een string nader onderzoek vraagt.

De test kan ook worden gebruikt om een gemeten waarde te vergelijken met een verwachte waarde die is afgeleid van ontwerpinformatie of van de gemeten omgevingsomstandigheden. Een lager of hoger resultaat dan verwacht wijst niet automatisch de oorzaak aan, maar kan laten zien dat het geteste circuit zich niet gedraagt zoals verwacht.

Tijdens de inbedrijfstelling of bij storingzoeken kan de meting helpen vaststellen dat strings elektrisch aanwezig zijn en stroom kunnen leveren. De meting kan helpen bij het opsporen van onderbroken circuits, losgekoppelde strings, aanzienlijke schaduw, bedradingsfouten of andere omstandigheden die een duidelijk verschil met vergelijkbare circuits geven.

De test moet worden gezien als aanwijzing en niet als eindoordeel. Een stroomafwijking vertelt het veldteam waar het vervolgens moet zoeken. Op zichzelf bewijst de meting niet of de oorzaak een beschadigde module, een verbindingsprobleem, vervuiling, schaduw, een meetfout of een andere omstandigheid is.

PV-strings zijn terugkerende elektrische eenheden, dus een vergelijking tussen gelijksoortige strings kan nuttig zijn bij de conditiebeoordeling. Wanneer meerdere naburige strings onder vergelijkbare instraling en geometrie werken, vormt hun stroomgedrag een referentie waaraan een afwijkende string kan worden herkend. Zo blijft het te inspecteren gebied beperkt.

Kortsluitstroommetingen kunnen daarom een aanvulling zijn op visuele inspectie, thermografie, stringmonitoring en andere elektrische metingen. Een string met een afwijkende stroomwaarde kan ook zichtbare schade, thermische afwijkingen, connectorproblemen of een andere meetbare omstandigheid laten zien. Meerdere metingen samen geven een sterkere beoordeling dan één meting alleen.

De test mag niet worden gepresenteerd als een manier om het rendement op zichzelf te verhogen. Het meten van stroom verbetert het omzettingsrendement van modules niet en herstelt geen verloren opbrengst. De meting levert informatie die onderhoudsbeslissingen kan ondersteunen als een afwijking wordt gevonden.

Ook bewijst de test niet dat er geen degradatie is. Sommige module- of circuitproblemen hebben weinig effect op de kortsluitstroom, terwijl ze wel de spanning, isolatie, weerstand of het vermogen onder belasting beïnvloeden. Voor een conditiebeoordeling is daarom de juiste test nodig voor de vraag die wordt onderzocht.

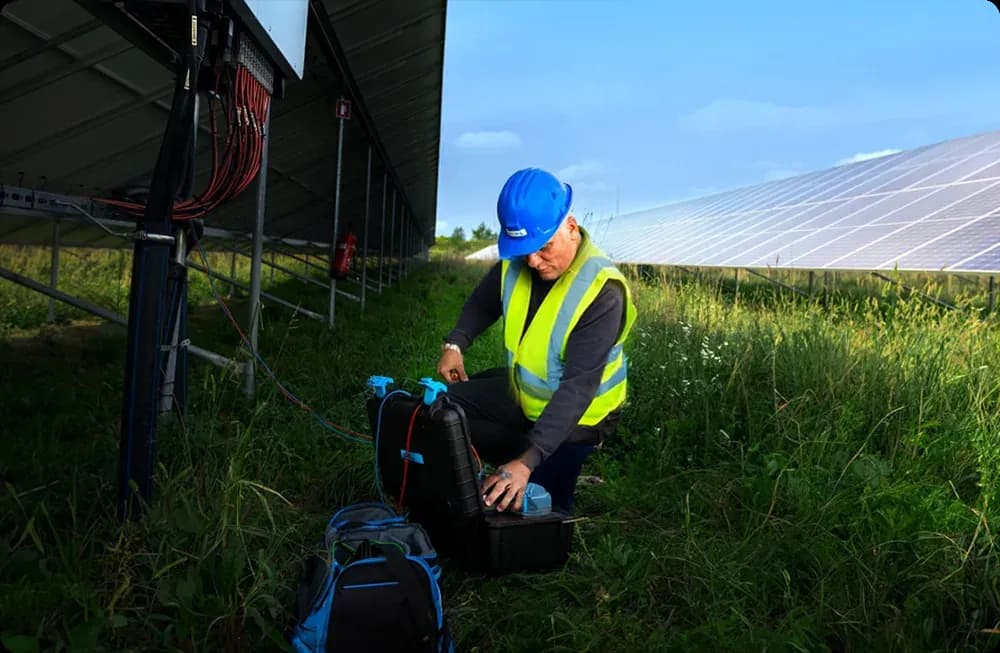

Het meten van de kortsluitstroom vraagt bijzondere zorg, omdat PV-bronnen onder spanning kunnen blijven staan zodra er voldoende licht is. Gelijkstroomcircuits kunnen een vlamboog in stand houden, en het openen van een verbinding onder belasting kan een gevaarlijke situatie veroorzaken. De testprocedure moet daarom vastleggen hoe het circuit wordt geïsoleerd, aangesloten, gemeten en hersteld zonder dat onbedoeld onder belasting wordt geschakeld.

Het meetinstrument moet geschikt zijn voor de verwachte gelijkstroom, spanning, meetcategorie en circuitomstandigheden. Afhankelijk van de testmethode en het installatieontwerp kan een geschikt stroommeetinstrument of een stroomtang worden gebruikt, waar de circuitindeling de vereiste meting toestaat zonder onveilig te hoeven loskoppelen. De methode moet de instructies van de fabrikant van de apparatuur en de elektrische veiligheidsprocedure van de locatie volgen.

Connectoren of zekeringhouders die niet zijn ontworpen om stroom te onderbreken, mogen niet worden geopend terwijl er stroom door loopt. Als een directe kortsluitmeting vereist dat het circuit wordt herconfigureerd, moet de string in een veilige toestand worden gebracht voordat verbindingen worden gewijzigd. De exacte volgorde hangt af van het ontwerp van de installatie en de testmethode.

Ook de omgevingsomstandigheden moeten worden vastgelegd. De instraling kan tijdens een reeks metingen sterk veranderen, vooral wanneer wolken over het terrein trekken. Het vergelijken van strings die onder verschillende zonomstandigheden zijn gemeten, zonder dat verschil in aanmerking te nemen, kan een onjuiste aanwijzing voor afwijkend gedrag geven.

De test moet worden uitgevoerd door vakbekwaam personeel, omdat zowel het elektrische risico als de interpretatie van de meting afhangen van de circuitconfiguratie.

Kortsluitstroom is niet onafhankelijk van de instraling. Als de ene string in volle zon wordt gemeten en een andere bij verminderde instraling, mogen de waarden niet worden vergeleken alsof de elektrische omstandigheden identiek waren. De instraling moet daarom worden gemeten of anderszins worden meegewogen bij de beoordeling van de resultaten.

Ook temperatuur heeft effect, al verschilt de invloed op de stroom van die op de spanning. De moduletechnologie en de elektrische kenmerken van de fabrikant bepalen hoe omgevingsomstandigheden de verwachte waarde beïnvloeden. De interpretatie moet daarom gebaseerd zijn op de werkelijke apparatuur en de meetcontext, en niet op een universele correctieregel.

Vergelijkingen zijn het nuttigst wanneer strings elektrisch en fysiek vergelijkbaar zijn. Verschillende oriëntaties, schaduwpatronen, stringlengtes, moduletypen of trackerstanden kunnen terecht verschillende stroomwaarden opleveren. Een afwijking moet eerst aan deze verschillen worden getoetst voordat zij als mogelijke storing wordt aangemerkt.

Een laag resultaat kan aanleiding zijn om te controleren op schaduw, vervuiling, open verbindingen, modulebeschadiging, connectorproblemen, stringconfiguratie of meetfouten. Een normaal resultaat bewijst niet dat alle modules foutloos zijn.

De kortsluitstroomtest is dus één diagnostisch gegeven. Voor het vaststellen van de grondoorzaak is doorgaans aanvullend bewijs nodig.

Een bruikbaar testrapport benoemt het gemeten circuit, de datum en tijd, het gebruikte instrument, de gemeten stroom en de omgevingsomstandigheden die voor de interpretatie relevant zijn. De instraling moet worden vastgelegd wanneer die deel uitmaakt van de beoordelingsmethode. Ook de module- of omgevingstemperatuur kan nuttig zijn, afhankelijk van hoe het verwachte resultaat wordt beoordeeld.

De registratie moet ook de vergelijkingsbasis vermelden. Dat kan een andere string zijn, ontwerpdocumentatie, informatie van de fabrikant of een berekende verwachte waarde. Zonder die referentie is een stroommeting later moeilijk te duiden.

Er is geen inspectiefrequentie die voor elke PV-installatie geschikt is. Kortsluitstroomtests kunnen worden uitgevoerd tijdens de inbedrijfstelling, na elektrische werkzaamheden, bij storingzoeken, na een afwijkend monitoringresultaat of als onderdeel van een vastgesteld periodiek inspectieprogramma. Het interval moet de onderhoudsstrategie van de installatie, contractuele eisen en de waargenomen toestand volgen, en niet een willekeurig universeel schema.

Herhaalde tests zijn het nuttigst wanneer de methode en de omstandigheden consequent worden vastgelegd. Een historische reeks waarden zonder vergelijkbare instraling of circuitidentificatie kan meer verwarring dan bewijs opleveren.

Niet geteste of ontoegankelijke circuits moeten als beperkingen worden vastgelegd.

Een kortsluitstroomresultaat beschrijft één elektrische eigenschap onder één set omstandigheden. Het meet niet het maximale vermogen, het omvormerrendement, de isolatieweerstand, de verbindingsweerstand of de volledige elektrische veiligheid van de string. Wanneer die vragen beantwoord moeten worden, zijn andere tests nodig.

De meting kan ook niet elke storingsvorm identificeren. Een string kan een aannemelijke kortsluitstroom leveren en toch een verbinding met hoge weerstand, een isolatieprobleem, een sporadische connectorstoring, een bypassdiodeprobleem of een moduledefect bevatten dat pas in een andere bedrijfstoestand zichtbaar wordt.

Uit een enkel afwijkend resultaat mag niet direct een defect aan een component worden afgeleid. De oorzaak kan omgevings-, elektrisch, mechanisch of procedureel zijn. Verificatie met aanvullende metingen, inspectie, monitoringgegevens van de installatie of thermografie kan nodig zijn.

Thermische inspectie kan bewijs toevoegen, maar een thermisch beeld alleen bevestigt de grondoorzaak niet. IEC 62446-3 betreft thermografische inspectie in de buitenlucht van PV-systemen in bedrijf, inclusief apparatuur, omgevingsomstandigheden, procedure, vakbekwaamheid van het personeel en rapportage; de norm definieert niet de procedure voor het meten van kortsluitstroom en legt niet één temperatuurbereik op aan alle installaties.
