IEC 62446-3: Infrarot-Thermografie von PV-Anlagen im Freien

Was IEC 62446-3 für die Infrarot-Thermografie von PV-Anlagen verlangt: Einstrahlungsgrenzen, Kameraspezifikation, Abweichungsklassen, Bericht.

Aktualisiert am 31. Oktober 20266 Min. Lesezeit

Was IEC 62446-3 abdeckt

IEC 62446-3 behandelt die thermografische Prüfung von in Betrieb befindlichen PV-Systemen im Außenbereich. Im Mittelpunkt steht nicht eine bestimmte Drohne, Kamera oder Software, sondern die Frage, unter welchen Bedingungen thermische Daten aufgenommen, bewertet und dokumentiert werden können. Die technische Spezifikation strukturiert damit einen Prüfprozess, dessen Aussagekraft stark von den Aufnahmebedingungen abhängt.

Zum Anwendungsbereich gehören die verwendete Ausrüstung, relevante Umgebungsbedingungen, das Prüfverfahren, die Kompetenz des eingesetzten Personals und das Berichtswesen. Diese Punkte hängen unmittelbar zusammen. Eine geeignete Wärmebildkamera kann ungünstige Einstrahlungsbedingungen nicht ausgleichen, und stabile Wetterbedingungen ersetzen keine ausreichende Zielauflösung oder fachgerechte Interpretation.

Für den Prüfer bedeutet dies, dass bereits vor der Aufnahme feststehen muss, welche Bereiche untersucht werden und welche Art von thermischer Auffälligkeit überhaupt erkennbar sein soll. Modul-, Zell- oder Anschlussbefunde stellen unterschiedliche Anforderungen an Auflösung, Blickwinkel und Aufnahmeabstand.

IEC 62446-3 sollte deshalb als Rahmen für eine nachvollziehbare Thermografie verstanden werden. Sie macht aus einem Wärmebild keinen automatischen Fehlernachweis und legt auch nicht fest, dass jede Temperaturabweichung einen Defekt darstellt.

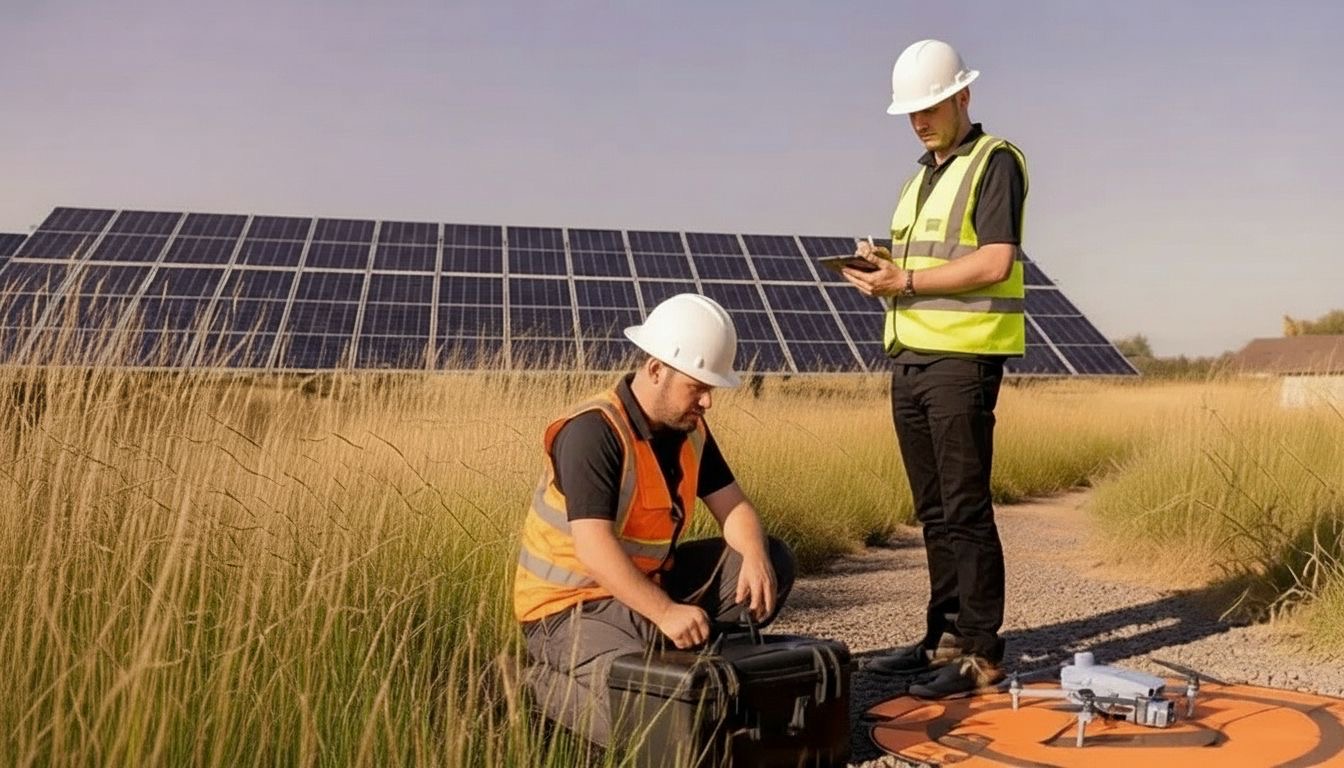

Thermografische Photovoltaik-Inspektion nach IEC 62446-3
IEC 62446-3 als Rahmen für die PV-Thermografie im Freien.

Inspektionsbedingungen für die PV-Thermografie

Die Einstrahlung beeinflusst die elektrische Belastung eines PV-Moduls und damit viele thermische Muster. Bei geringer oder stark schwankender Einstrahlung kann eine Auffälligkeit schwächer erscheinen oder zwischen zwei Aufnahmen scheinbar ihre Ausprägung verändern. Für eine vergleichbare Bewertung muss deshalb dokumentiert werden, unter welchen Einstrahlungsbedingungen die Bilder entstanden sind.

Wind verändert die Oberflächentemperatur durch Konvektion. Eine stärkere Luftbewegung kann lokale Temperaturunterschiede reduzieren, während windarme Bedingungen dieselbe Abweichung deutlicher sichtbar machen können. Zwei Aufnahmen desselben Moduls lassen sich daher nicht allein anhand der gemessenen Temperaturwerte vergleichen.

Auch Wolken sind relevant. Wandert eine Wolke über die Anlage, ändern sich Einstrahlung und elektrischer Betriebszustand innerhalb kurzer Zeit. Ein Modul kann sich noch erwärmen oder abkühlen, obwohl die aktuelle Helligkeit bereits wieder anders ist.

Die Modultemperatur liefert zusätzlichen Kontext, ist aber keine allgemeine Gut-Schlecht-Grenze. IEC 62446-3 schreibt kein einheitliches Temperaturintervall vor, das unabhängig von Modultechnik, Einstrahlung, Wind und Betriebszustand auf jede PV-Anlage angewendet werden könnte.

Reflexionen und Blickwinkel müssen ebenfalls berücksichtigt werden. Glasoberflächen können thermische Strahlung aus Himmel, Gelände, Gebäuden oder anderen Objekten reflektieren. Ein scheinbar warmer oder kalter Bereich kann deshalb aus der Aufnahmegeometrie entstehen und nicht aus einem elektrischen Zustand des Moduls.

Verfahren und Personalkompetenz

Eine thermografische Prüfung beginnt mit einem definierten Prüfziel. Es muss klar sein, ob nach großflächigen Modulabweichungen, Zellmustern, erwärmten Verbindungen oder auffälligen Strängen gesucht wird. Daraus ergeben sich Anforderungen an Kamerasystem, Flug- oder Aufnahmehöhe, Objektiv, Blickwinkel und Zielauflösung.

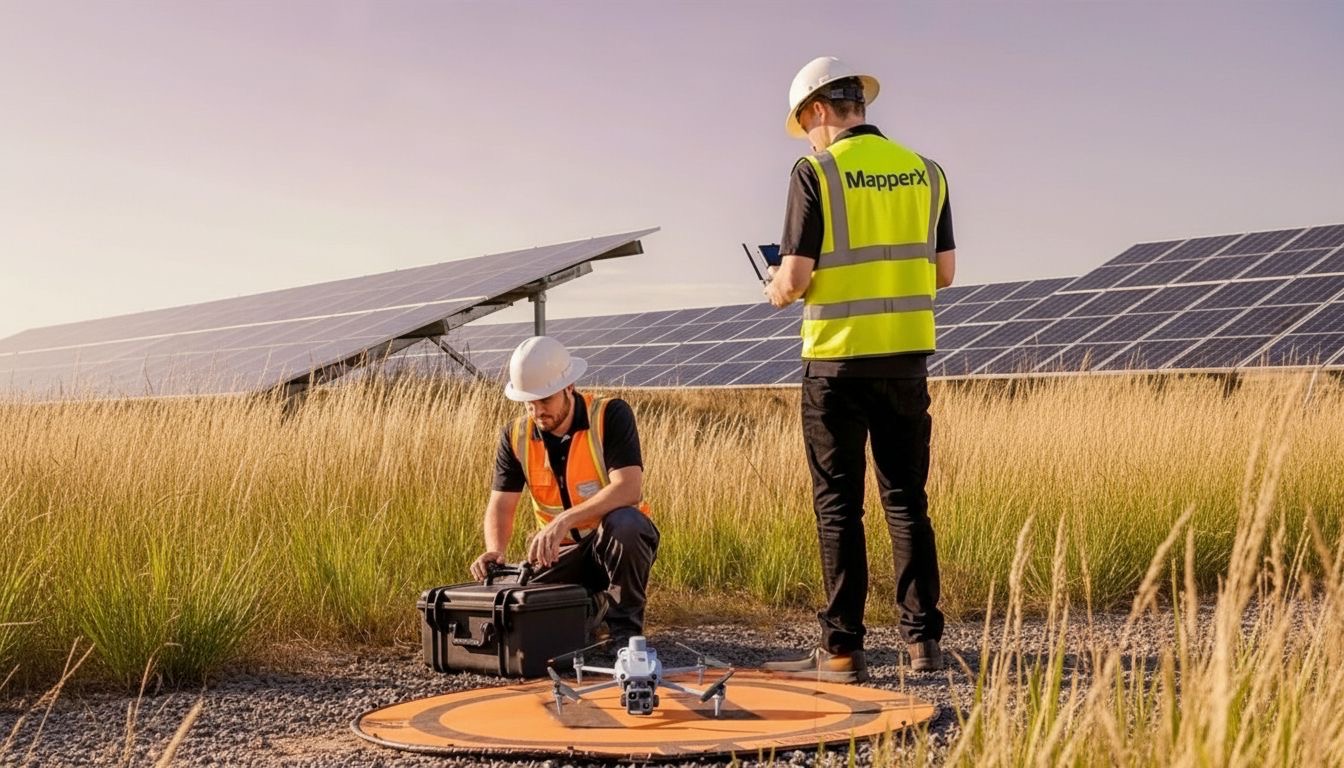

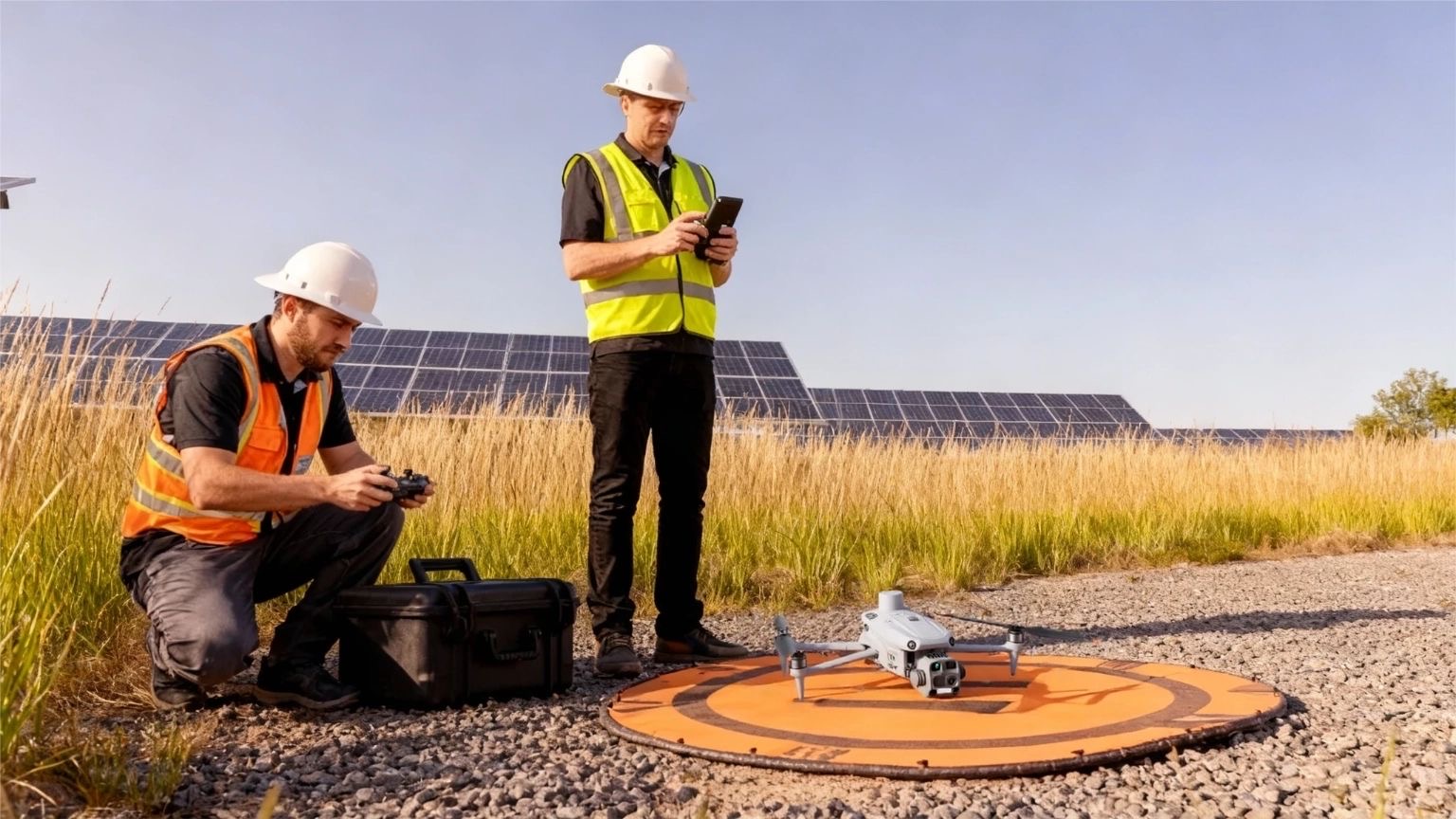

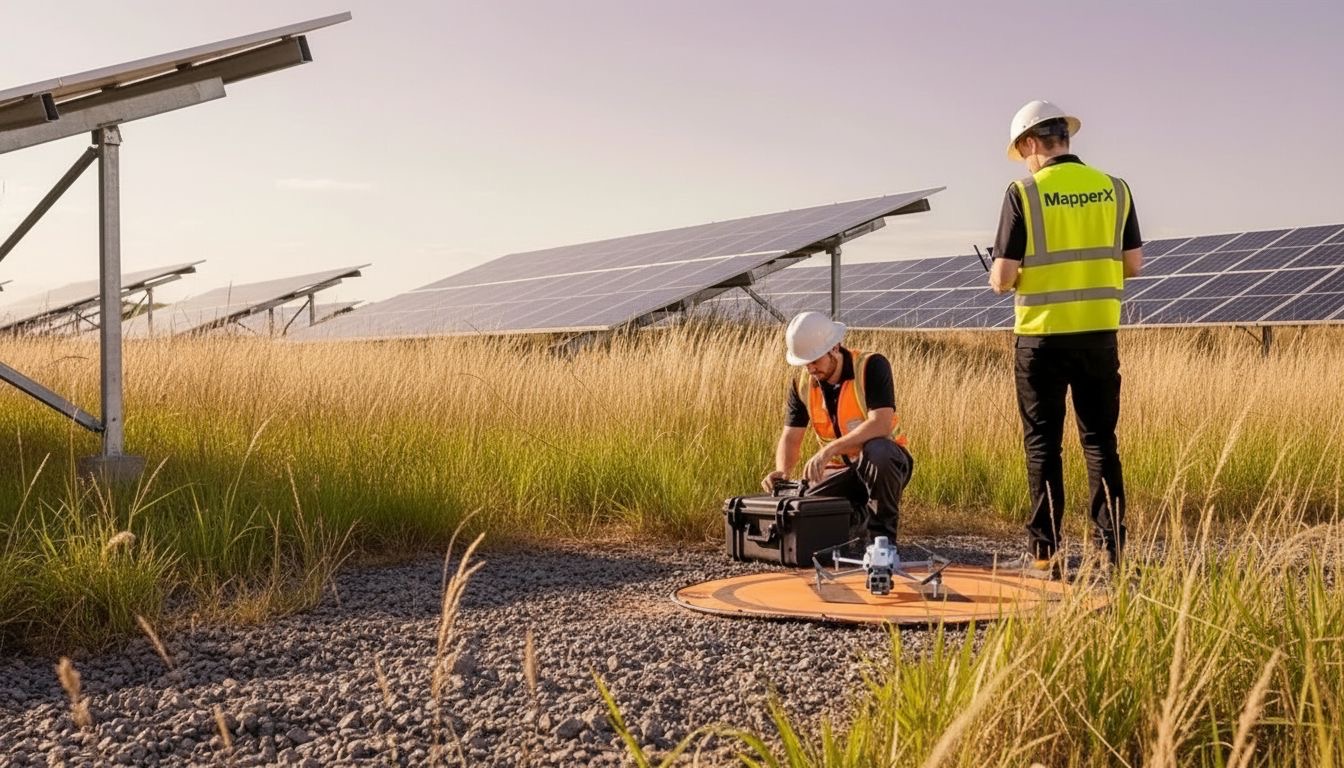

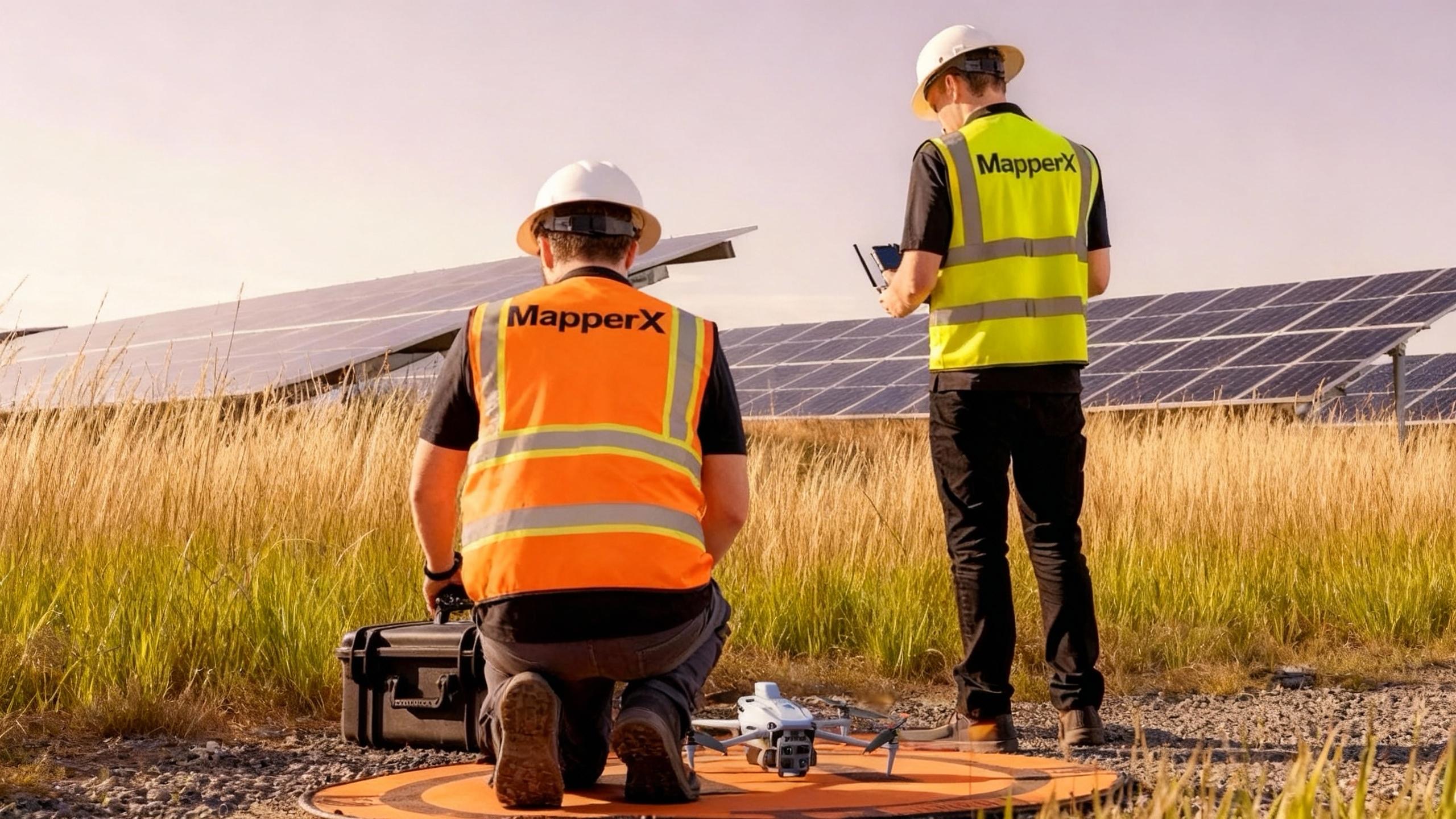

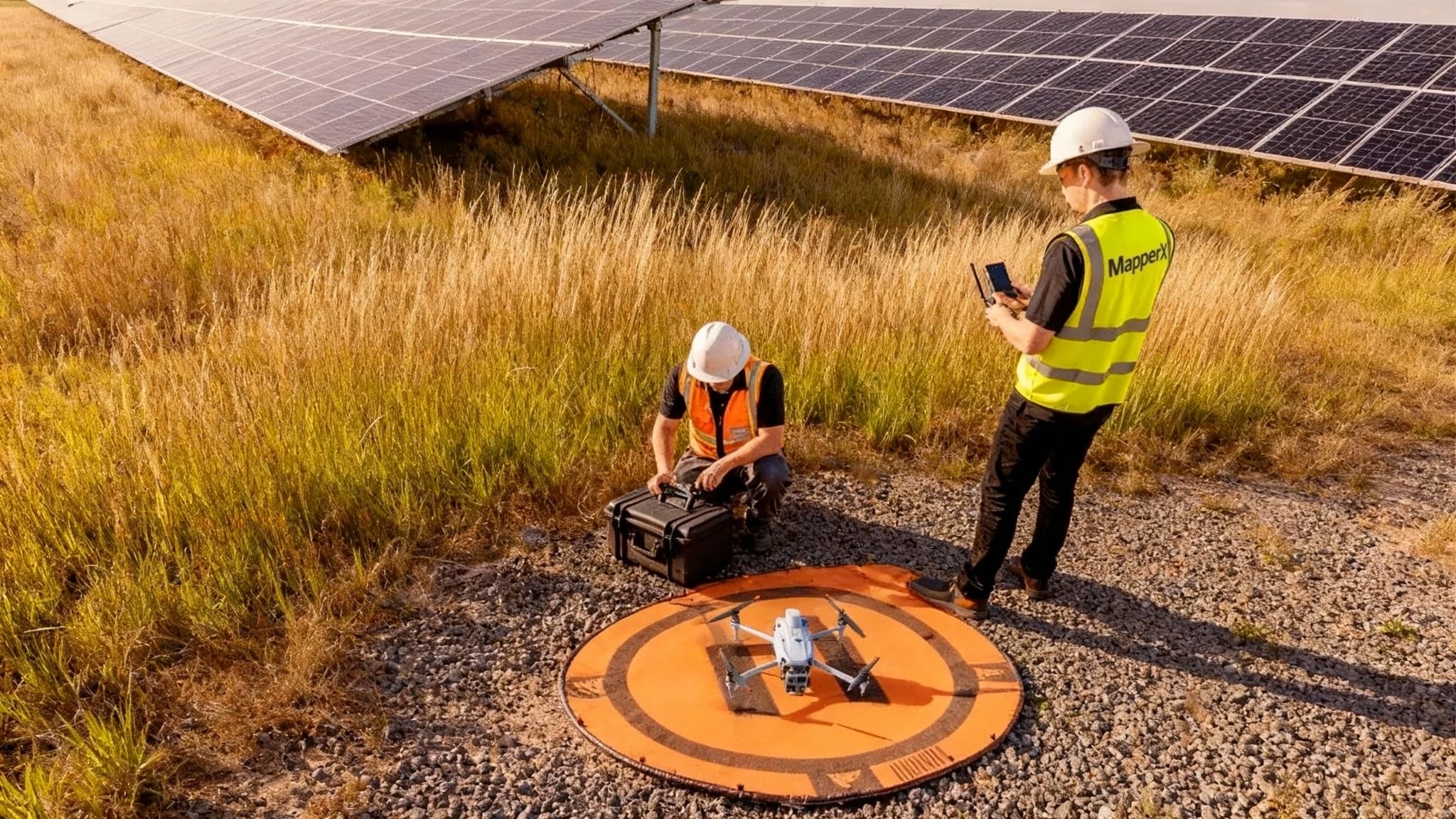

Bei einer Prüfung mit Drohne sollte die Flugroute das thermografische Ziel unterstützen. Eine möglichst große Flächenabdeckung ist nicht automatisch sinnvoll, wenn dadurch die erforderliche Detailauflösung verloren geht. Software kann später keine Zellinformation zuverlässig rekonstruieren, die bei der Aufnahme gar nicht erfasst wurde.

Die Personalkompetenz betrifft mehr als das Bedienen einer Kamera oder eines Fluggeräts. Der Prüfer muss erkennen können, wann Reflexionen, instabile Einstrahlung, Wind, falsche Geometrie oder unzureichende Auflösung die Aussage des Bildes einschränken.

Auch die spätere Bewertung erfordert technische Einordnung. Ein thermisches Muster zu erkennen ist etwas anderes, als daraus eine elektrische Ursache abzuleiten. Wo eine direkte elektrische Eigenschaft entscheidend ist, muss eine geeignete elektrische Prüfung folgen.

Bei Thermografie aus der Luft sind Flugplanung und Thermografie deshalb nicht voneinander zu trennen. Die Route ist Teil des Messverfahrens und sollte entsprechend dokumentiert werden.

Klassifizierung und Interpretation thermischer Abweichungen

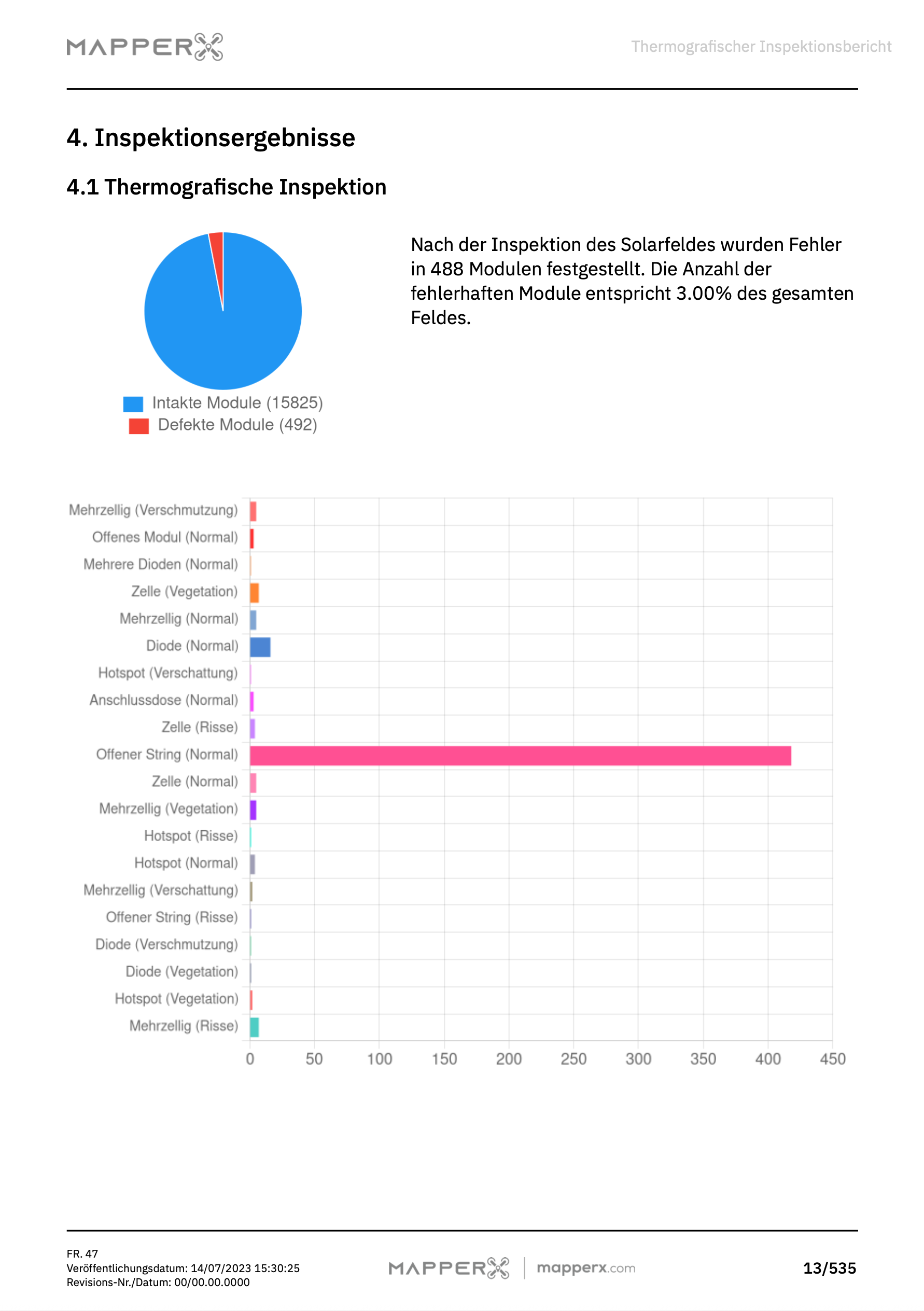

In der Praxis werden thermische Auffälligkeiten häufig mit Begriffen wie Zelle, Hot Spot, Diode, Anschlussproblem oder Open-Circuit-Strang versehen. Solche Produkt- oder Prozessbezeichnungen können für die Organisation von Befunden nützlich sein, dürfen aber nicht automatisch als formale IEC-Definitionen dargestellt werden.

Eine lokal erwärmte Zelle zeigt zunächst nur, dass dieser Bereich unter den vorhandenen Bedingungen thermisch anders reagiert als eine geeignete Vergleichsfläche. Die Ursache kann unter anderem in Zellschäden, Verschattung, elektrischer Fehlanpassung oder einem anderen physikalischen Zustand liegen.

Auch größere Muster über einem Modul können mit dem Verhalten von Bypass-Dioden zusammenhängen. Ein solches Bild beweist jedoch nicht ohne weitere Nachweise einen konkreten Diodendefekt. Gleiches gilt für einen auffälligen Strang, der durch Verschattung, Trennung, Betriebszustand oder andere elektrische Bedingungen beeinflusst sein kann.

Erwärmte Verbindungen sind ebenfalls ein typischer Prüfhinweis. Ein Stecker oder eine Klemme mit höherer Temperatur kann eine weitergehende elektrische und physische Prüfung rechtfertigen, ohne dass die Ursache bereits aus dem Wärmebild allein feststeht.

Das Grundprinzip lautet deshalb: Beobachtung und Diagnose bleiben getrennt. Ein thermisches Muster ist ein Symptom, kein vollständiger Ursachennachweis.

Anforderungen an den Bericht

Ein belastbarer Bericht muss erkennen lassen, wer die Prüfung durchgeführt hat, wann sie stattgefunden hat und welche Anlagenteile erfasst wurden. Er sollte außerdem die Bedingungen dokumentieren, unter denen die thermischen Daten entstanden sind.

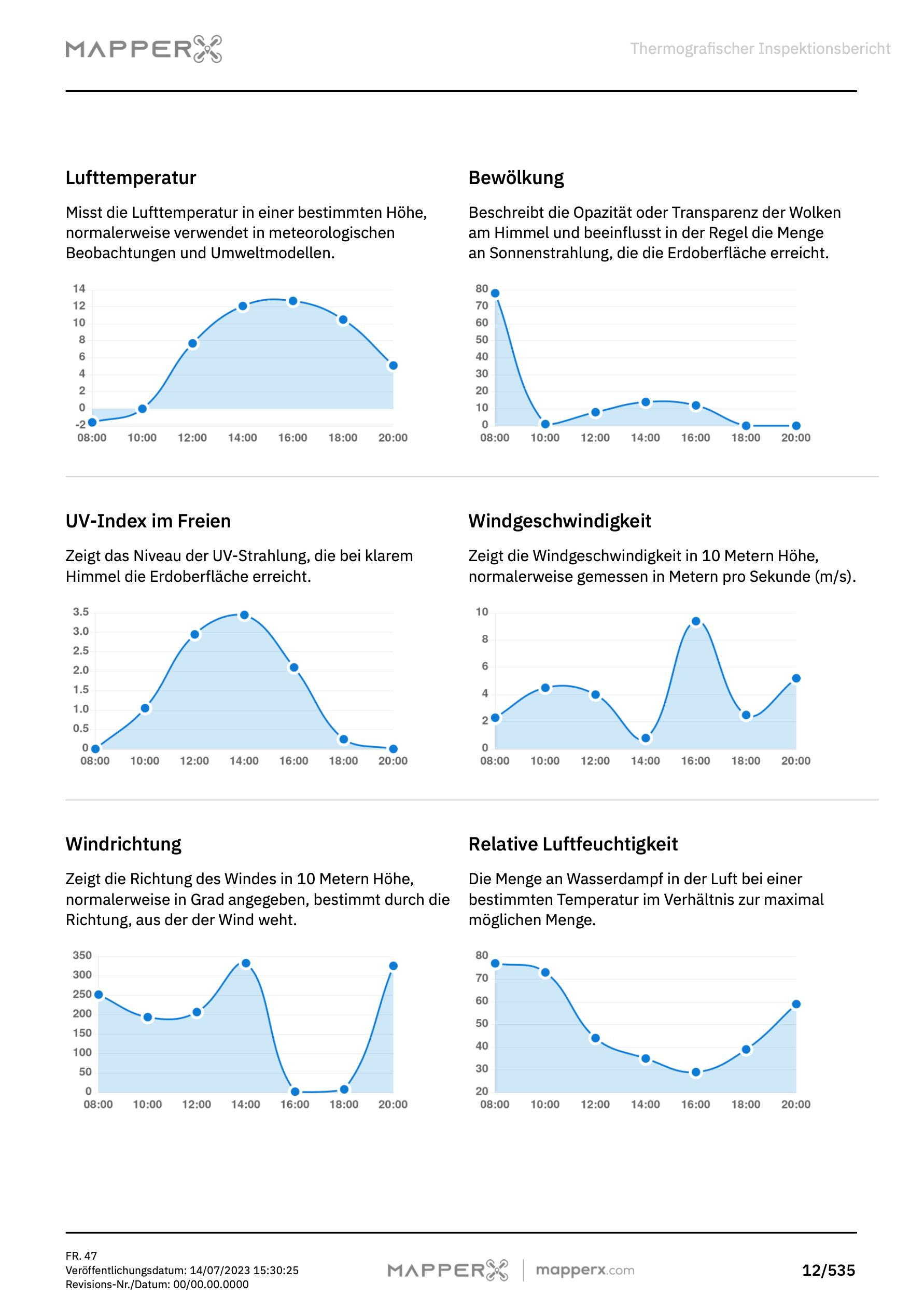

Dazu gehören je nach Prüfumfang Einstrahlung, Wind, Bewölkung, Modultemperatur und relevante Aufnahmeparameter. Bei Drohnenprüfungen können auch Flughöhe, Kamerakonfiguration, Route und Blickwinkel erforderlich sein, um die spätere Bewertung nachvollziehbar zu machen.

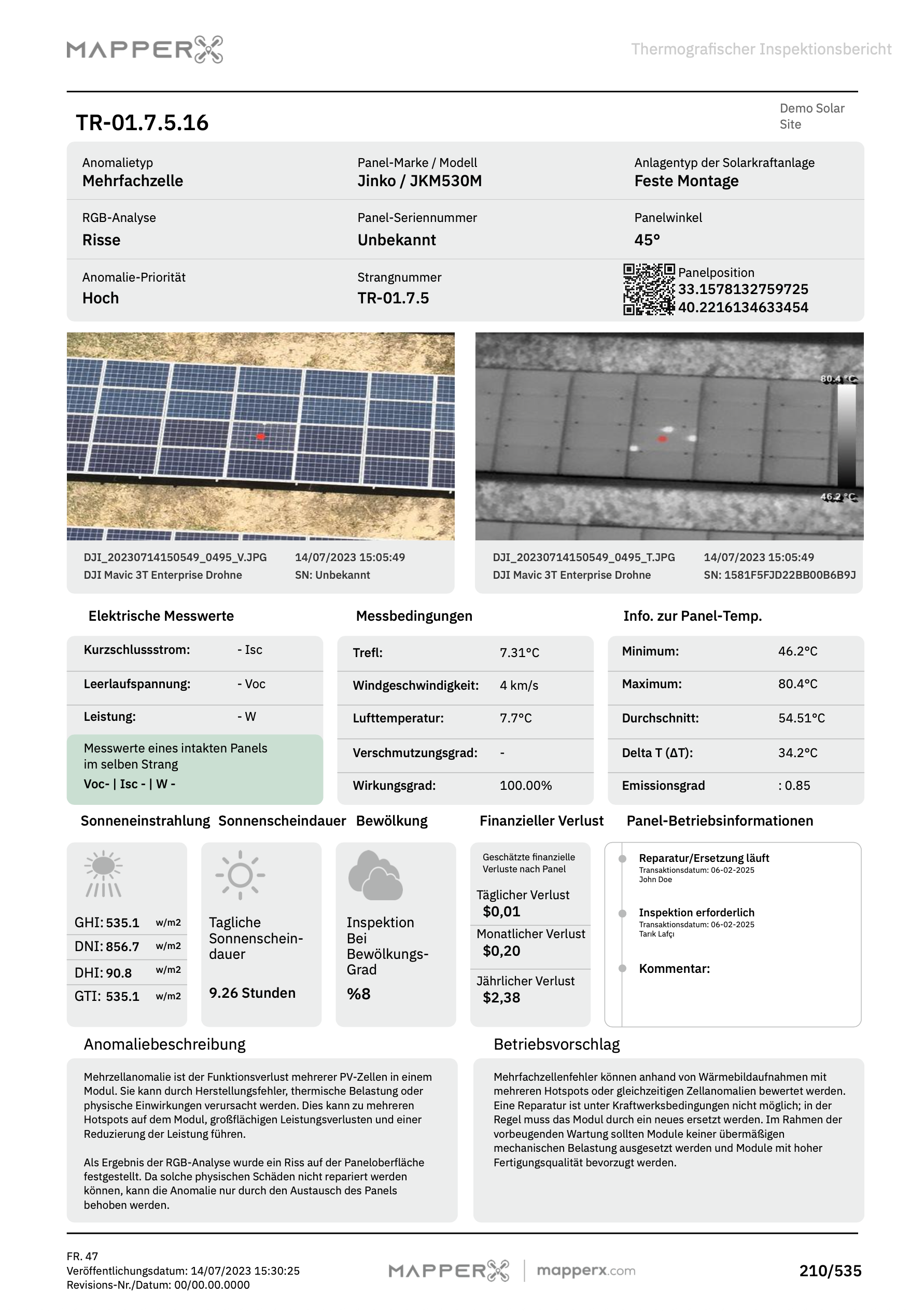

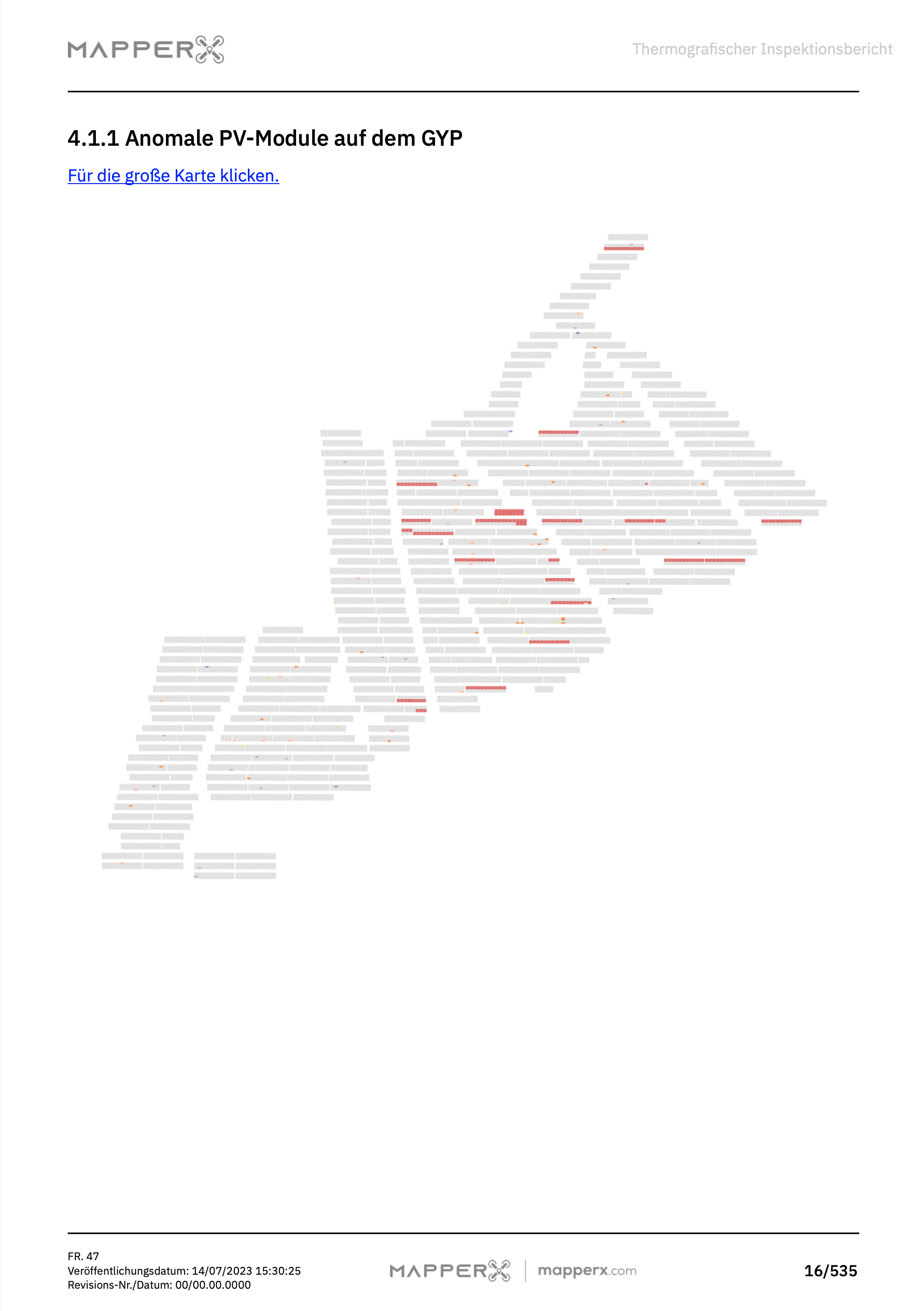

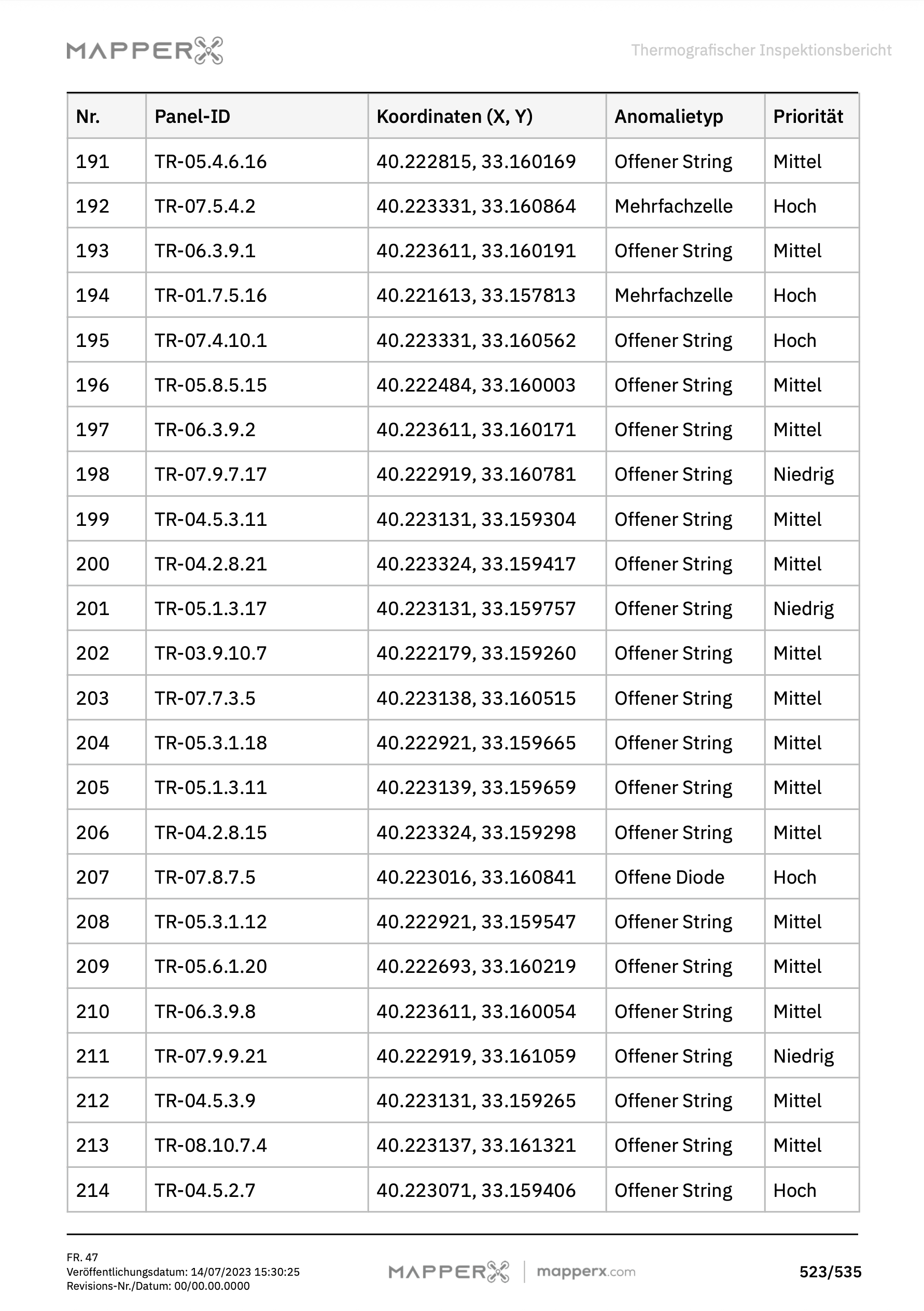

Jeder wesentliche Befund sollte eindeutig lokalisiert sein. Reihe, Modul, Strang, Block oder Betriebsmittel müssen so bezeichnet werden, dass ein anderes Team dieselbe Stelle für eine elektrische oder physische Nachprüfung wiederfinden kann.

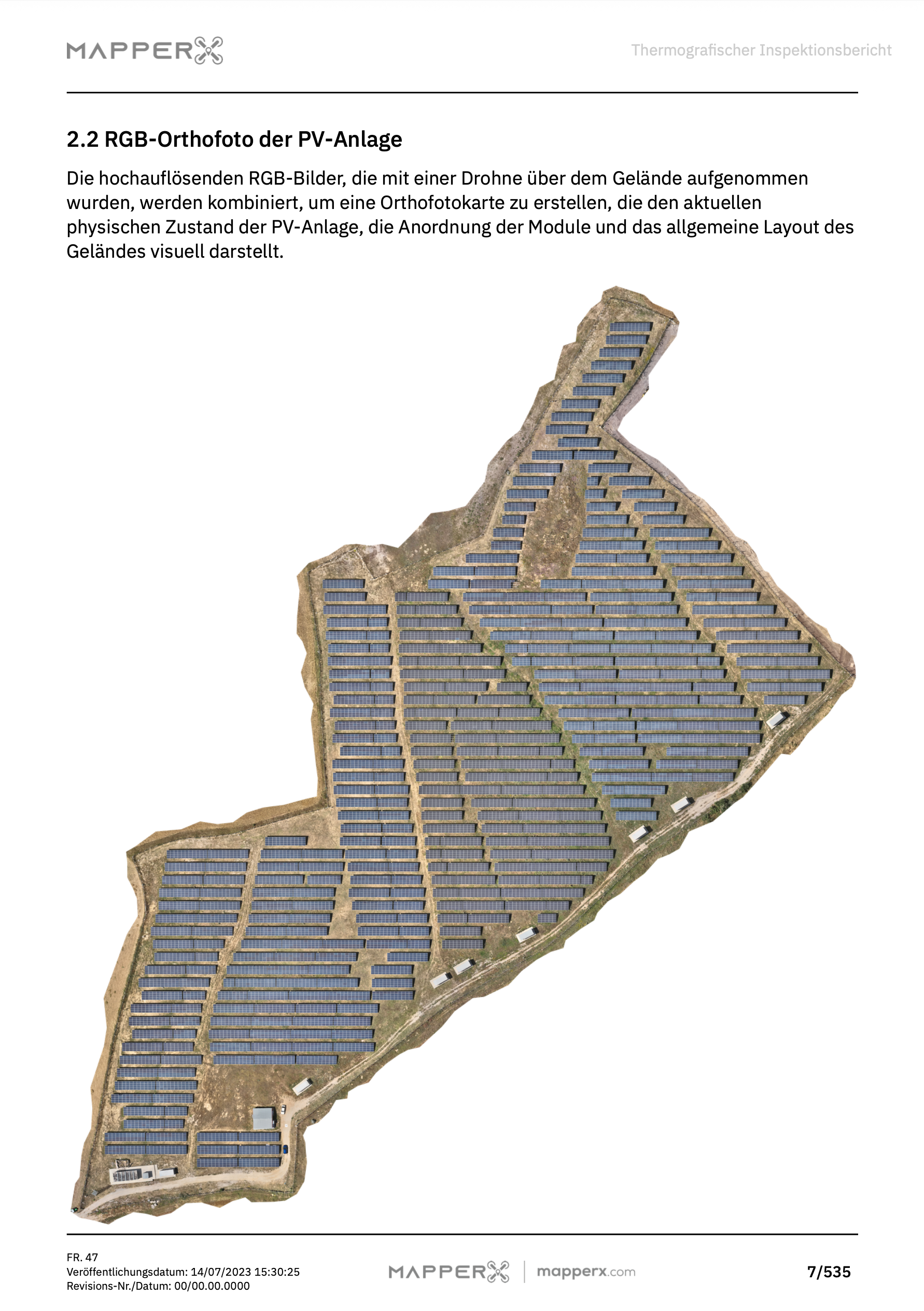

Das zugehörige Bild sollte den Befund nachvollziehbar dokumentieren. Wo sichtbare Aufnahmen für die Interpretation hilfreich sind, können thermische und visuelle Daten gemeinsam betrachtet werden.

Nicht zuverlässig geprüfte Bereiche gehören ebenfalls in den Bericht. Fehlende Auflösung, Hindernisse, starke Reflexionen oder instabile Bedingungen dürfen nicht dazu führen, dass ein nicht bewertbares Modul stillschweigend als unauffällig eingestuft wird.

Was die Norm nicht leistet

IEC 62446-3 ist kein Softwarealgorithmus. Sie legt nicht fest, mit welchem Rechenmodell eine Software Hot Spots erkennen, Befunde priorisieren oder Module klassifizieren muss. Ein Softwareergebnis wird deshalb nicht allein dadurch normgerecht, dass es aus thermischen Daten erzeugt wurde.

Die technische Spezifikation schreibt auch kein einheitliches Temperaturintervall für alle PV-Anlagen vor. Die Interpretation hängt von Modultechnik, Einstrahlung, Wind, elektrischem Zustand, Vergleichsfläche und weiteren Bedingungen ab.

Ebenso liefert IEC 62446-3 keine vollständige Konformitätsentscheidung für die gesamte PV-Anlage. Thermografie untersucht einen begrenzten Aspekt des Anlagenzustands. Isolationswiderstand, Polarität, Schutzleiter, Strom, Spannung und weitere elektrische Eigenschaften können separate Prüfungen erfordern.

Ein thermisch unauffälliges Modul ist deshalb nicht automatisch elektrisch fehlerfrei. Umgekehrt ist eine thermische Auffälligkeit noch kein bestätigter Defekt mit eindeutig bestimmter Ursache.

Anwendung im Prüfablauf

In einem praktischen Ablauf beginnt die Anwendung mit der Definition von Ziel, Umfang und benötigter Auflösung. Danach werden Wetter- und Betriebsbedingungen geprüft, das geeignete Aufnahmefenster gewählt und die Route beziehungsweise der Aufnahmeplan vorbereitet.

Während der Datenerfassung müssen ungeeignete Situationen erkannt werden. Starke Wolkenwechsel, Reflexionen, Fokusprobleme oder unzureichende Zielauflösung können eine Wiederholung einzelner Bereiche erforderlich machen. Die vollständige Flugroute ist weniger wichtig als verwertbare Daten.

Nach der Aufnahme werden Bilder einem physischen Ort zugeordnet und zunächst als Verdachtsstellen geprüft. Sichtbilder, Anlagenplan, Monitoringdaten und Umgebungsbedingungen helfen dabei, echte Auffälligkeiten von Reflexionen oder anderen Artefakten zu trennen.

Wo die technische Ursache entscheidend ist, folgt eine passende elektrische Prüfung. Ein auffälliger Strang kann beispielsweise durch Strom- oder Spannungsmessungen untersucht werden; eine vermutete Isolationsstörung benötigt einen Isolationswiderstandstest.

Der Abschluss besteht aus einem nachvollziehbaren Bericht, der Beobachtung, Bedingungen, Verifikation und Grenzen voneinander trennt. Eine einzelne Thermografie ist keine kontinuierliche Überwachung. Sie liefert einen dokumentierten Zustand für einen bestimmten Zeitraum und muss in Monitoring, Instandhaltung und weitere Prüfungen eingebettet werden.
