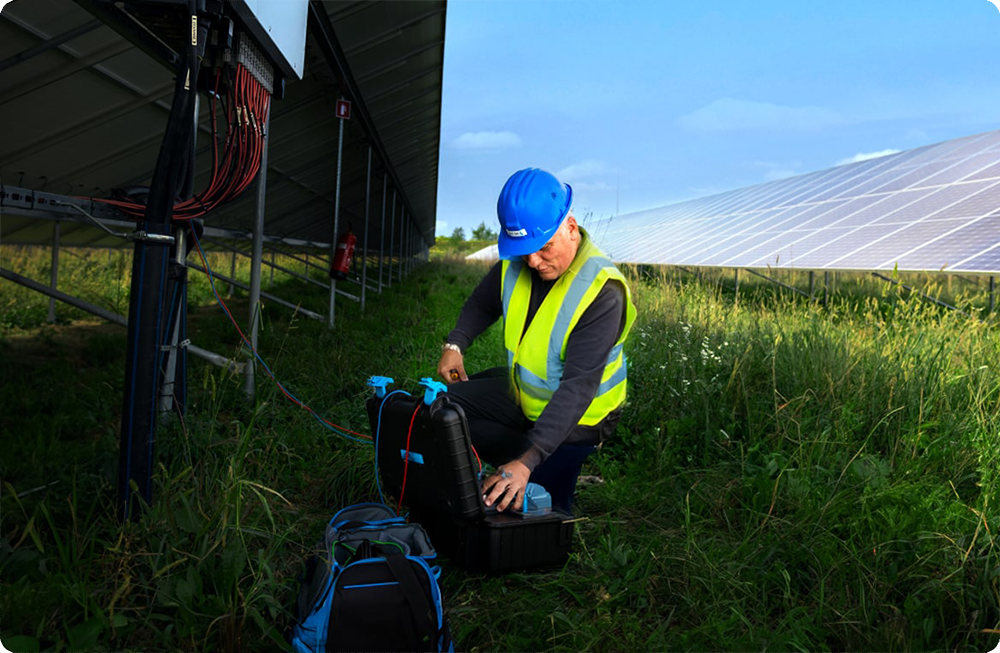

PV Isolationswiderstandstest

Der Isolationswiderstandstest prüft, wie gut aktive Leiter gegenüber Erde, leitfähigen Gehäusen oder anderen voneinander zu trennenden Stromkreisen elektrisch isoliert sind. In einer PV-Anlage kann sich die Messung auf Stränge, Leitungen, Anschlussdosen, Kabelwege oder andere Teile des DC-Systems beziehen.

Das Prüfgerät legt eine definierte Prüfspannung an und bestimmt den Widerstand des betrachteten Isolationspfads. Ein unerwartet niedriger Wert kann auf Feuchtigkeit, beschädigte Isolation, Verschmutzung, Leitungsfehler oder angeschlossene Komponenten hinweisen, die das Ergebnis beeinflussen.

Das Messergebnis gilt nur für die Schaltung, die während der Prüfung tatsächlich angeschlossen war. Deshalb muss dokumentiert werden, welche Teile einbezogen oder getrennt wurden. Ohne diese Information lässt sich ein späterer Messwert nur schwer mit der ursprünglichen Prüfung vergleichen.

Der Isolationswiderstand beschreibt eine konkrete elektrische Eigenschaft. Er sagt nicht, ob ein Modul den erwarteten Ertrag liefert oder ob eine thermische Auffälligkeit vorhanden ist.

Ein wichtiger Anlass ist die Suche nach unerwünschten Ableitpfaden gegen Erde. Beschädigte Kabel, Feuchtigkeit in Anschlussdosen, gealterte Isolierstoffe oder verschmutzte Komponenten können dazu führen, dass Strom über Wege fließt, die im normalen Anlagenzustand nicht vorgesehen sind.

Auch Meldungen des Wechselrichters können eine Isolationsprüfung auslösen. Zeigt das System wiederholt einen Isolationsfehler, kann die Anlage schrittweise in kleinere Bereiche unterteilt werden, um den betroffenen Strang oder Leitungsabschnitt einzugrenzen.

Während der Inbetriebnahme kann der Test dazu dienen, die elektrische Isolation vor dem regulären Betrieb zu prüfen. Später kann er Bestandteil einer wiederkehrenden Prüfung oder einer gezielten Fehlersuche nach Arbeiten an Kabeln, Modulen, Steckverbindern oder Gehäusen sein.

Feuchtigkeit ist ein besonders wichtiger Einflussfaktor. Ein Isolationsproblem kann unter trockenen Bedingungen unauffällig sein und bei Regen, Kondensation oder hoher Luftfeuchte deutlicher hervortreten. Dadurch kann ein unter ungünstigen Wetterbedingungen gemessener Wert für die Fehlersuche relevant sein.

Der Test ist damit eine Zustandsprüfung und kein Verfahren zur Steigerung des Ertrags. Eine Messung verbessert die Anlage nicht; sie liefert Informationen, auf deren Grundlage eine Reparatur oder weitere Prüfung entschieden werden kann.

Die Isolation trennt aktive Leiter von Teilen, die im normalen Betrieb keine gefährliche Spannung führen sollen. Wird diese Trennung beeinträchtigt, können Ableitströme, Wechselrichtermeldungen oder sicherheitsrelevante Zustände entstehen.

Ein auffälliger Isolationswiderstand kann deshalb auch dann relevant sein, wenn die Anlage weiterhin Energie erzeugt. Ein laufender Wechselrichter beweist nicht, dass sämtliche Isolationspfade in ordnungsgemäßem Zustand sind.

Für die Fehlersuche ist die Unterteilung der Anlage hilfreich. Wird zunächst ein niedriger Widerstand für einen größeren Generatorbereich gemessen, können einzelne Stränge oder Abschnitte getrennt und erneut geprüft werden. Dadurch lässt sich der verdächtige Bereich systematisch verkleinern.

Das Ergebnis nennt jedoch nicht automatisch die Ursache. Feuchtigkeit, beschädigte Leitungen, verschmutzte Steckverbinder, ein defektes Modul, Überspannungsschutz oder ein angeschlossenes elektronisches Gerät können den Messwert beeinflussen.

Weitere Sicht- und Elektroprüfungen bleiben daher häufig erforderlich. Die Stärke des Isolationswiderstandstests liegt in der direkten Messung des Isolationspfads, nicht in einer vollständigen Fehlerdiagnose.

Vor Beginn wird festgelegt, welche Stromkreise geprüft werden und welche Geräte getrennt werden müssen. Wechselrichter, Optimierer, Monitoring-Komponenten oder Überspannungsschutz können durch eine ungeeignete Prüfspannung beeinflusst werden. Herstellerunterlagen und das vorgesehene Prüfverfahren sind deshalb vor der Messung zu berücksichtigen.

Der zu prüfende Bereich muss in den dafür vorgesehenen Zustand versetzt werden. Je nach Verfahren bedeutet dies Freischaltung, Trennung bestimmter Komponenten und Kontrolle, ob der vorgesehene Messpfad tatsächlich hergestellt wurde. Dass der Wechselrichter abgeschaltet ist, bedeutet nicht automatisch, dass die PV-Stränge spannungsfrei sind.

Die Prüfspannung wird entsprechend dem anzuwendenden Verfahren und der betroffenen Anlage gewählt. Ein pauschaler Prüfspannungswert sollte nicht ohne Bezug zu Anlagenkonfiguration, Betriebsmitteln und Prüfgrundlage verwendet werden.

Je nach Prüfmethode können positive und negative Leiter gemeinsam oder getrennt gegenüber Erde beziehungsweise einem anderen Bezugspunkt geprüft werden. Die gewählte Polarität und Schaltung müssen im Protokoll nachvollziehbar bleiben.

Das Messgerät, die Messleitungen und die Arbeitsweise müssen für die vorhandene DC-Spannung geeignet sein. Die Prüfung sollte von einer befähigten Person durchgeführt werden, die Risiken des PV-Generators und die möglichen Auswirkungen der Prüfspannung beurteilen kann.

Nach Abschluss kann eine Entladung des geprüften Stromkreises erforderlich sein. Auch dieser Schritt gehört zum Prüfverfahren und darf nicht durch die reine Anzeige des Messgeräts ersetzt werden.

Ein Isolationswert muss im Kontext des tatsächlich geprüften Stromkreises bewertet werden. Große zusammengeschaltete Bereiche können sich anders verhalten als ein einzelner kurzer Leitungsabschnitt, weil mehr Komponenten und Oberflächen Teil des Messpfads sind.

Feuchtigkeit kann das Ergebnis wesentlich beeinflussen. Wasser in Steckverbindern, Anschlussdosen oder auf verschmutzten Oberflächen kann den gemessenen Widerstand reduzieren. Ein Unterschied zwischen trockenen und feuchten Bedingungen kann deshalb ein wichtiger Hinweis sein.

Auch Temperatur kann das Isolationsverhalten verändern. Für wiederkehrende Messungen sollten daher relevante Umweltbedingungen erfasst werden, wenn später Trends beurteilt werden sollen.

Ein einzelner Messwert ersetzt keine Trendbetrachtung. Wird eine langfristige Zustandsänderung untersucht, müssen Messaufbau, Prüfspannung, einbezogene Stromkreise und Bedingungen ausreichend vergleichbar sein.

Ein niedriger Wert sollte außerdem nicht ungeprüft einem bestimmten Modul zugeschrieben werden. Durch schrittweise Eingrenzung und physische Kontrolle lässt sich unterscheiden, ob die Ursache im Modul, in der Verkabelung, im Gehäuse oder in einer angeschlossenen Komponente liegt.

Der Prüfbericht sollte den geprüften Bereich eindeutig benennen. Strang, Generatorabschnitt oder Leitungsweg müssen so beschrieben sein, dass eine spätere Wiederholungsmessung denselben elektrischen Bereich erfassen kann.

Zu dokumentieren sind mindestens Messwert, Prüfspannung, Messgerät, Datum und gewählte Schaltung. Auch getrennte beziehungsweise angeschlossene Komponenten sollten genannt werden, weil sie das Ergebnis beeinflussen können.

Umgebungsbedingungen wie Feuchtigkeit oder Temperatur sind besonders dann wichtig, wenn die Messung zur Fehlersuche oder zur späteren Trendbewertung verwendet wird. Ein Wert ohne diesen Kontext kann bei einer Wiederholungsprüfung zu falschen Schlussfolgerungen führen.

Eine allgemein gültige Prüffrist für jede PV-Anlage lässt sich nicht aus dem Test selbst ableiten. Inbetriebnahme, Wartungskonzept, Anlagenhistorie, Herstellerinformationen und konkrete Störmeldungen können bestimmen, wann eine Wiederholung sinnvoll ist.

Zusätzliche Anlässe sind beispielsweise Kabelreparaturen, Modultausch, Wassereintritt oder wiederkehrende Isolationsmeldungen des Wechselrichters. Die Prüfung sollte auf einen technischen Anlass oder einen definierten Prüfplan zurückgehen.

Nicht prüfbare oder nicht zugängliche Bereiche müssen als solche ausgewiesen werden. Sie dürfen nicht ohne Messung als unauffällig gelten.

Der Isolationswiderstandstest zeigt nicht jeden Fehler in einer PV-Anlage. Zellschäden, Verschattung, Bypass-Diodenverhalten, erhöhte Kontaktwiderstände oder ein auffälliger Strangstrom können vorhanden sein, obwohl der gemessene Isolationswiderstand unauffällig ist.

Er ersetzt deshalb keine Thermografie. IEC 62446-3 behandelt die Thermografie an in Betrieb befindlichen PV-Systemen im Außenbereich und umfasst Ausrüstung, Umgebungsbedingungen, Verfahren, Personalqualifikation und Berichterstattung. Diese thermografische Prüfung beantwortet andere Fragen als eine Isolationsmessung.

Umgekehrt kann Thermografie keinen Isolationswiderstand messen. Ein elektrischer Ableitpfad muss nicht zwingend ein eindeutiges thermisches Muster erzeugen.

Ein akzeptabler Isolationswert beweist außerdem nicht die Wirksamkeit des gesamten Schutzkonzepts. Erdung, Schutzleiter, Polarität, Schutzgeräte und andere elektrische Eigenschaften können separate Nachweise erfordern.

Der Test ist deshalb ein gezieltes Werkzeug zur Prüfung elektrischer Isolation und zur Fehlereingrenzung. Seine Aussage sollte nicht auf Anlagenzustände ausgeweitet werden, die mit der gewählten Messung nicht erfasst wurden.
