PV-Inspektion per Drohne

Bei der PV-Inspektion per Drohne werden thermische und visuelle Nachweise über PV-Modulfeldern im Betrieb erfasst, um mögliche Anomalien zu lokalisieren. IEC 62446-3 behandelt die Thermografie von PV-Anlagen im Freien. Das Inspektionsverfahren muss Ausrüstung, Aufnahmebedingungen, Interpretation und Berichterstellung berücksichtigen, statt sich auf eine kurze, allgemeingültige Checkliste zu stützen.

• Die für die Modulebene relevante Einstrahlung messen
• Wind im Hinblick auf Flugsicherheit und Qualität der thermischen Messung beurteilen
• Wolkendurchzüge und Beleuchtungsänderungen dokumentieren
• Nach Änderungen die Stabilisierung der Betriebs- und thermischen Bedingungen abwarten

Planen Sie Flughöhe, Geschwindigkeit, Betrachtungswinkel und Überlappung anhand des im Wärmebild benötigten Detailgrads. Die Bodenauflösung beschreibt die von einem Pixel abgedeckte Fläche, nicht die Temperaturgenauigkeit oder eine garantierte Erkennung auf Zellebene. Bewahren Sie die Originalbilder und separate Protokolle der Umgebungsbedingungen auf, sofern die Kamera diese nicht in die Bilddateien einbettet.

Wärmebilder zeigen Oberflächentemperaturmuster, die eine Untersuchung rechtfertigen können. Klassifizieren Sie Beobachtungen nach einer dokumentierten Methode und berücksichtigen Sie dabei Muster, Referenztemperatur, Betriebsbedingungen und ergänzende Nachweise. Leiten Sie keine allgemeingültigen Sicherheitskategorien allein aus ΔT ab.

• Lokale Erwärmung: betroffenen Bereich und Referenztemperatur bestimmen
• Wiederkehrendes Modul- oder Stringmuster: elektrische Gruppierung und Betriebszustand prüfen
• Unklares Muster: Einschränkungen dokumentieren und weitere Nachweise anfordern

Wenn Temperaturdifferenzen normiert werden, dokumentieren Sie die Methode und die Eingangswerte. Eine Normierung kann nicht alle Unterschiede der Umgebungs- oder Betriebsbedingungen ausgleichen, und die Temperatur allein quantifiziert keinen Energieverlust.

MapperX kann thermische und visuelle Inspektionsdaten in kartierten Befunden und Berichten strukturieren. Bevor die Ergebnisse für die Instandhaltung verwendet werden, sollte eine fachliche Prüfung die Aufnahmequalität, die Identität der Anlagenkomponenten und die Grundlage jeder Klassifizierung bestätigen.

• Prüft verfügbare Aufzeichnungen zu Einstrahlung, Wind und Kalibrierung.
• Dokumentiert Messeinstellungen und Annahmen für Korrekturen.
• Kartiert Befunde mit dokumentierter Prüfung und Prioritätskategorien.
• Erstellt standardisierte PDF- und digitale Berichte mit GPS-verorteten IR-RGB-Überlagerungen.

Die Anerkennung eines Berichts hängt von den Anforderungen des Empfängers und dem vereinbarten Inspektionsumfang ab. Ein softwaregestützter Arbeitsablauf oder ein Normverweis garantiert keine Anerkennung durch EPC-Unternehmen, Versicherer oder Aufsichtsbehörden.

Luftgestützte Untersuchungen können große Modulfelder im laufenden Betrieb vorprüfen und so den Bedarf an einem ersten Zugang zu jedem einzelnen Modul verringern. Tatsächliche Flächenabdeckung und Bearbeitungszeit hängen von Wetter, Hindernissen, erforderlichem Detailgrad und Datenqualität ab. Kennzeichnen Sie unzugängliche Bereiche und Bereiche mit unbrauchbaren Daten ausdrücklich, statt alle aufgenommenen Bilder als abgeschlossene Inspektion zu zählen.

Zu den wichtigsten Vorteilen gehören:

• Frühzeitige Fehlererkennung (Hotspots, Diodenausfälle, Stringunterbrechungen).
• Ergänzende Nachweise für die Prüfung bei der Inbetriebnahme.
• Vergleiche zwischen geografisch verteilten Standorten.

Die PV-Inspektion per Drohne unterstützt verschiedene Bereiche der Solarbranche. Sie bietet messbaren Mehrwert für Betriebs-, Instandhaltungs- und Investitionsprozesse, indem sie luftgestützte Rohdaten in handlungsrelevante Erkenntnisse überführt.

• O&M für Großanlagen: schnellere Fehlereingrenzung und vorbeugende Instandhaltung.
• Gewerbe und Industrie (C&I): effiziente Analyse von Dachanlagen.
• Schwimmende PV-Anlagen: berührungslose Vorprüfung mit standortspezifischer Flugrisikobewertung.
• Investoren: quantitative Dokumentation für das Risikomanagement.

Drohneninspektionen liefern standortbezogene Nachweise für das Management von PV-Anlagen. Ihr Nutzen hängt von überprüfter Flächenabdeckung, fundierter Interpretation und der konsequenten Bearbeitung der Befunde ab.

• Führen Sie den Drohnenflug durch: Planen Sie einen kompatiblen Thermal-/RGB-Flug und prüfen Sie einen Beispieldatensatz.
• Zahlen Sie schnell und sicher: Bestätigen Sie den gewählten Leistungsumfang und die Zahlungsbedingungen.
• Laden Sie Ihre Fotos hoch: Laden Sie Originalbilder mit Positions- und Aufnahmedaten hoch.
• Erhalten Sie Ihren Bericht mit wenigen Klicks: Prüfen Sie kartierte Befunde und Bericht und weisen Sie erforderliche Vor-Ort-Prüfungen zu.

Die Benutzeroberfläche und die PDF-Ausgaben sind auf Türkisch, Englisch, Deutsch, Französisch, Spanisch, Chinesisch, Japanisch, Portugiesisch, Indonesisch, Italienisch und Niederländisch verfügbar.

Bei der PV-Inspektion per Drohne werden Wärmebild- und visuelle Kameras eingesetzt, um PV-Modulfelder aus der Luft zu untersuchen, mögliche Anomalien zu kartieren und Überprüfungen vor Ort zu priorisieren. Sie ist besonders bei großen Anlagen nützlich, da ein geplanter Flug einheitliches Bildmaterial von deutlich mehr Modulen erfassen kann als manuelle Stichproben.

Das nützliche Ergebnis einer Drohneninspektion ist nicht die Anzahl der Bilder. Thermische und visuelle Nachweise sollten der richtigen PV-Anlagenkomponente zugeordnet, auf ihre Aufnahmequalität geprüft und in Befunde überführt werden, die ein Team vor Ort überprüfen kann. Ein kartenbasierter Arbeitsablauf erleichtert Wiederholungsinspektionen und die Nachverfolgung von Reparaturen erheblich gegenüber einem Ordner mit unstrukturierten Bildern.

Stellen Sie einen aktuellen Modulbelegungsplan, Modul- und Wechselrichterkennungen, Angaben zu bekannten Ausfällen und Zugangsbeschränkungen sowie das Inspektionsziel bereit. Eine Ausgangserfassung zur Inbetriebnahme, eine Bewertung nach einem Sturm und eine Untersuchung zur Fehlersuche können unterschiedliche Flächenabdeckungen und Folgemaßnahmen erfordern. Stimmen Sie den Betriebszustand mit dem Anlagenteam ab: Ein absichtlich getrennter String sollte nicht als ungeklärter Ausfall gemeldet werden.

• Definieren Sie den angestrebten Detailgrad: Vorprüfung ganzer Module oder genauere Untersuchung kleinerer Merkmale.
• Stimmen Sie sichere Startbereiche, Standortgenehmigungen, Verantwortlichkeiten im Luftraum und einen Ausweichplan bei ungünstigem Wetter ab.
• Fordern Sie eine Dokumentation der Flächenabdeckung an, die ausgeschlossene Reihen, Reflexionen, unscharfe Aufnahmen und Bereiche mit erneutem Befliegungsbedarf ausweist.
• Legen Sie fest, wie die Fachkraft jeden Befund vor Ort findet und wie ungeklärte Beobachtungen übergeben werden.

Prüfen Sie einen Beispieldatensatz vor Abschluss der Arbeiten am Standort, nicht erst nach der Abreise des Teams. Wenn der thermische Detailgrad oder die Kartierung unzureichend ist, passen Sie den Flugeinsatz an, solange ein Wiederholungsflug noch praktikabel ist. Berücksichtigen Sie Analyse und Überprüfung vor Ort bei den Inspektionskosten, statt nur Flugzeit einzukaufen. Eine nutzbare Untersuchung endet mit nachvollziehbaren Befunden und dokumentierten Grenzen der Flächenabdeckung, nicht bloß mit einem großen Ordner voller Luftbilder.

Wie können PV-Drohneninspektionen Untersuchungen in Anlehnung an IEC 62446-3 unterstützen?

Verwenden Sie ein geeignetes, dokumentiertes Verfahren und bewahren Sie Nachweise zur Leistungsfähigkeit der Ausrüstung, zu Aufnahmebedingungen, zur Kompetenz des Personals und zur Berichterstellung auf. Automatisierte Prüfungen allein belegen keine Konformität.

Welche Kameras werden empfohlen?

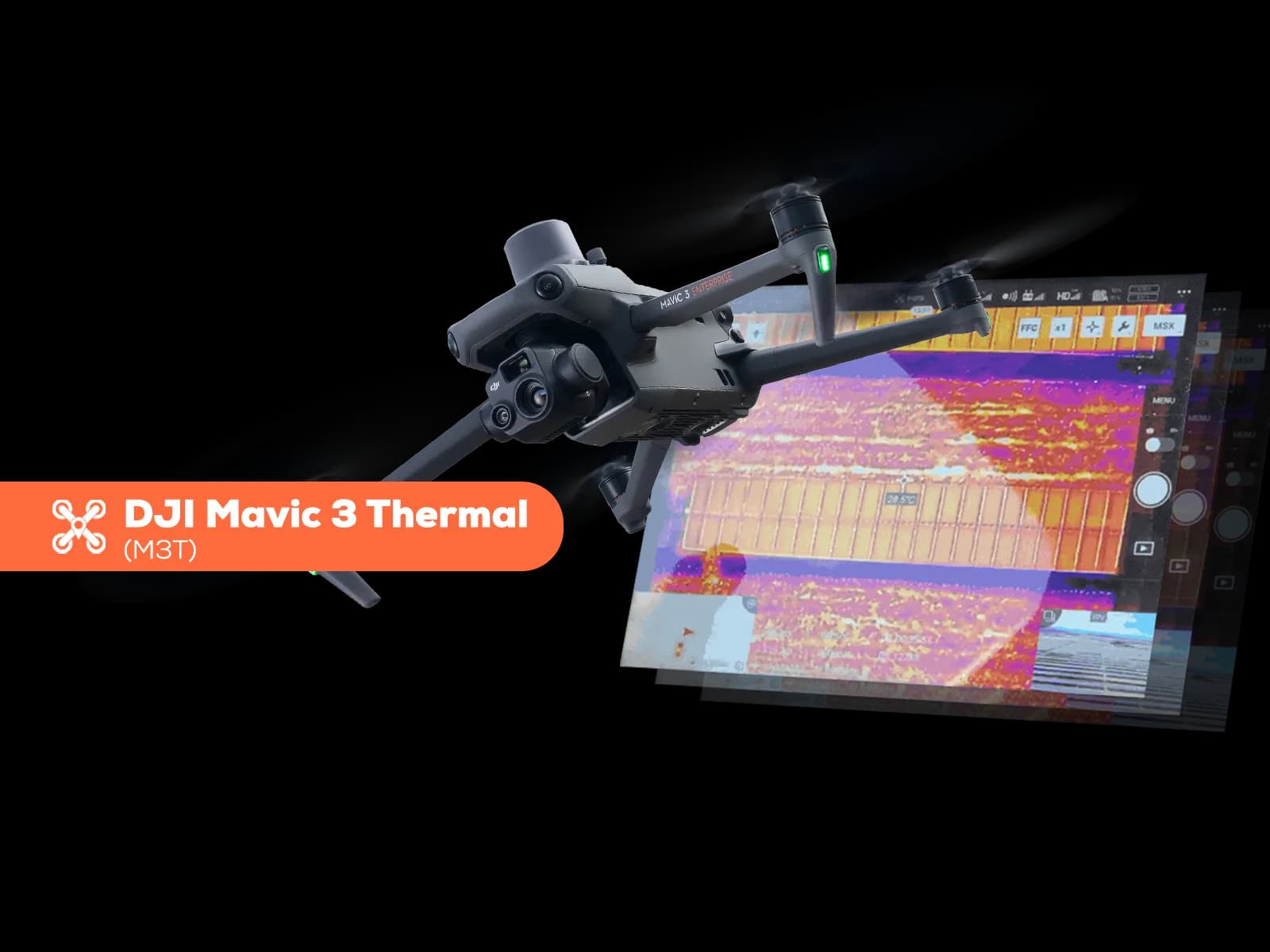

Verwenden Sie eine Wärmebildkamera und geeignete RGB-Aufnahmen. Wählen Sie Sensorauflösung, Messfähigkeiten und unterstützte Dateiformate passend zum Inspektionsumfang und überprüfen Sie die Kombination bei einem Testflug.

Wie werden Anomalien klassifiziert?

Verwenden Sie die angegebene Inspektionsmethode, um das Muster zu klassifizieren und seine Bedeutung zu bewerten. Dokumentieren Sie die Referenz für ΔT sowie ergänzende Nachweise. Eine einzelne Temperaturdifferenz belegt weder einen bestimmten elektrischen Fehler noch eine Sicherheitskategorie.

Ist eine PV-Inspektion per Drohne an bewölkten Tagen möglich?

Unter Umständen, sofern die Bedingungen die vereinbarte Inspektionsmethode zulassen. Ziehende Wolken oder geringe Einstrahlung können den thermischen Kontrast beeinträchtigen. Bewerten Sie die dokumentierten Bedingungen und wiederholen Sie die Aufnahme betroffener Bereiche bei Bedarf.

Wie häufig sollten Anlagen inspiziert werden?

Orientieren Sie sich am Risikoprofil der Anlage, am O&M-Vertrag, an den Herstellerempfehlungen und an der Ereignishistorie. Inbetriebnahme, Stürme, ungeklärte Verluste und die Überprüfung von Reparaturen können zusätzliche Untersuchungen außerhalb des regulären Zeitplans rechtfertigen.

Kann eine Drohneninspektion elektrische Prüfungen ersetzen?

Nein. Drohnenthermografie kann mögliche Anomalien schnell lokalisieren. Um Ursache und Schweregrad eines Befunds zu bestätigen, können jedoch weiterhin elektrische Prüfungen erforderlich sein.

Muss die Anlage für eine thermografische Drohnenuntersuchung abgeschaltet werden?

Die passive PV-Thermografie untersucht die Anlage in der Regel in ihrem vorgesehenen Betriebszustand. Ändern Sie diesen nicht ohne Abstimmung nur für den Flug. Gezielte elektrische Folgeprüfungen können eine kontrollierte Freischaltung durch qualifiziertes Personal erfordern.

Was ist zu tun, wenn einige Reihen nicht inspiziert werden können?

Kennzeichnen Sie diese als ausgeschlossen oder nicht beurteilbar, dokumentieren Sie den Grund und vereinbaren Sie einen Folgetermin oder eine andere Methode. Bereiche ohne verwertbare Daten dürfen nicht als inspiziert und fehlerfrei beschrieben werden.
