Wärmebilddrohne DJI Mavic 3 T

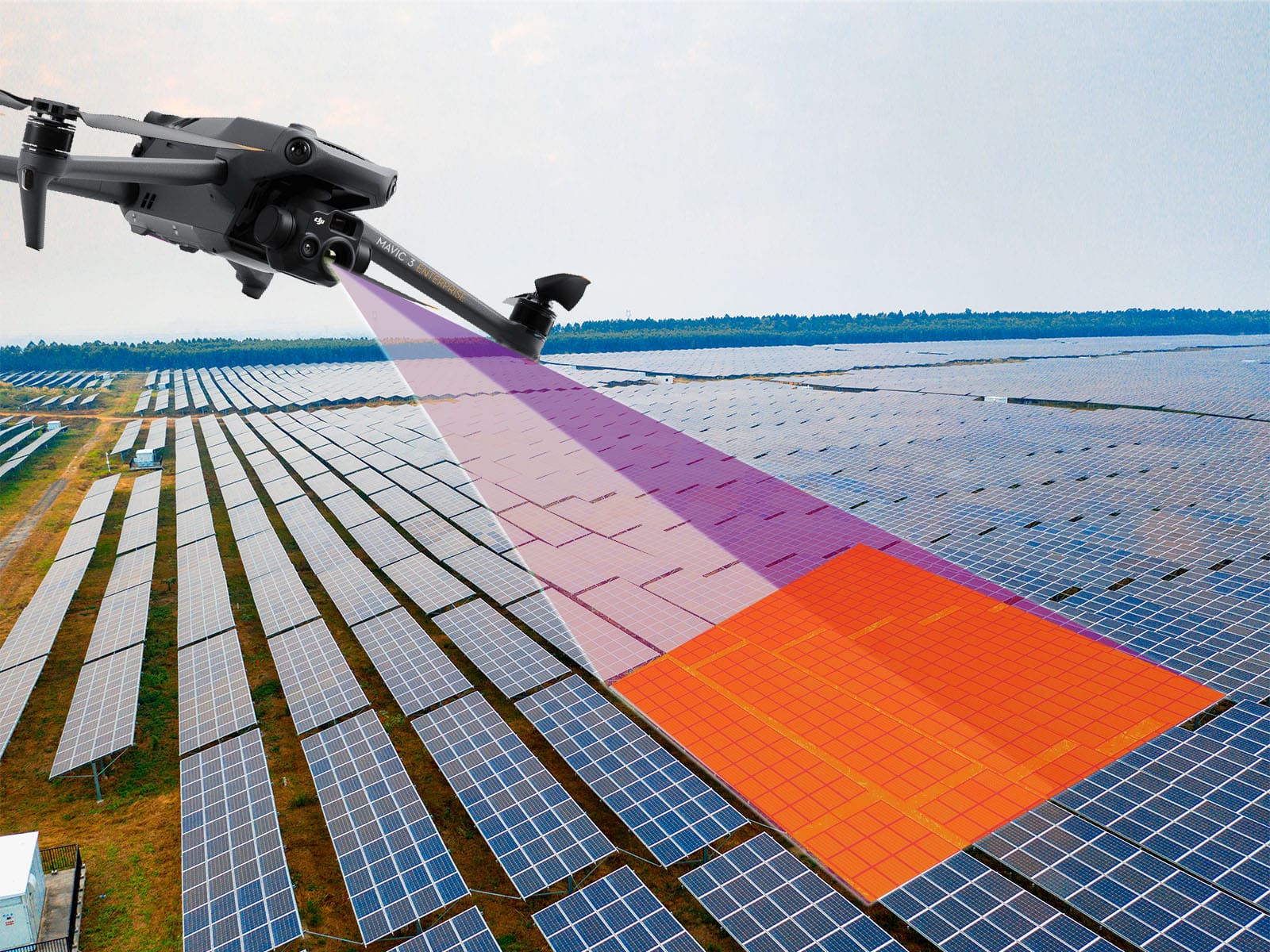

Kompakte Profi-Drohnen mit Wärmebild- und Sichtkamera werden bei PV-Prüfungen eingesetzt, weil sie große Modulfelder aus einer kontrollierten Perspektive erfassen können. Die DJI-Mavic-3-T-Klasse ist ein Beispiel für diese Geräteklasse. Welche technischen Werte für ein konkretes Modell gelten, sollte aus den jeweils aktuellen Herstellerunterlagen übernommen und nicht aus älteren Produktseiten oder Händlerangaben abgeleitet werden.

Der praktische Nutzen entsteht vor allem durch die Kombination aus Flugplattform, thermischer Kamera, sichtbarer Kamera und räumlicher Zuordnung. Damit lassen sich Modulreihen systematisch erfassen und auffällige Bereiche später im Anlagenplan oder auf dem Gelände wiederfinden. Bei großen Freiflächenanlagen kann dies die erste Sichtung stärker auf die tatsächlich auffälligen Bereiche konzentrieren.

Die Wahl eines bestimmten Modells ist jedoch noch keine Aussage über die Qualität der späteren Diagnose. Flughöhe, Objektiv, Zielauflösung, Einstrahlung, Wind, Modultemperatur, Blickwinkel und die Qualität der Auswertung beeinflussen das Ergebnis ebenfalls. Eine leistungsfähige Kamera kann ungeeignete Aufnahmebedingungen nicht ausgleichen.

Für die Auswahl sollte daher zuerst feststehen, welche Größe ein Befund im Bild haben muss. Eine Modulübersicht stellt andere Anforderungen als eine Prüfung kleiner Zellbereiche oder bestimmter Verbindungen. Erst daraus ergibt sich, ob eine Geräteklasse für die geplante Aufgabe geeignet ist.

Ein thermischer Prüfflug kann Wärmebilder, sichtbare Aufnahmen, Positionsinformationen und Flugmetadaten erzeugen. Diese Daten werden anschließend mit Reihen, Modulen, Strängen oder anderen Betriebsmitteln verknüpft. Ohne diesen Anlagenbezug verliert ein auffälliges Wärmebild einen großen Teil seines praktischen Nutzens.

Die thermischen Aufnahmen zeigen Oberflächentemperaturmuster. Sie können lokale warme Zellbereiche, größere Modulmuster, auffällige Verbindungen oder Unterschiede zwischen Strängen sichtbar machen. Die Bilder beschreiben den Zustand während des Aufnahmezeitraums und unter den zu diesem Zeitpunkt vorhandenen Betriebsbedingungen.

Sichtbilder ergänzen die thermischen Daten. Verschmutzung, Bewuchs, Schatten, Glasbruch oder andere sichtbare Merkmale können erklären, warum ein Bereich thermisch anders erscheint als seine Umgebung. Dadurch lassen sich manche Kandidaten bereits vor einer elektrischen Messung besser einordnen.

Für eine spätere fachliche Prüfung sollten nach Möglichkeit die ursprünglichen Mess- und Bilddaten erhalten bleiben. Ein exportiertes Vorschaubild kann für einen Bericht geeignet sein, enthält aber möglicherweise nicht alle Informationen des Originaldatensatzes. Welche Temperatur- und Metadaten das konkrete Gerät speichert, ist anhand der Herstellerdokumentation zu prüfen.

Auch Lücken gehören zum Ergebnis. Wenn einzelne Reihen wegen Hindernissen, Reflexionen, schlechten Bedingungen oder unzureichender Auflösung nicht zuverlässig bewertet werden konnten, muss dies dokumentiert werden.

Die Untersuchung beginnt mit der Festlegung des Prüfziels. Es muss klar sein, ob komplette Modulflächen, kleinere Zellbereiche, Stränge oder ausgewählte elektrische Komponenten untersucht werden sollen. Daraus folgen Anforderungen an Flughöhe, Objektiv, Flugroute und Zielauflösung.

Anschließend werden die Aufnahmebedingungen bewertet. IEC 62446-3 behandelt die thermografische Prüfung von in Betrieb befindlichen PV-Systemen im Außenbereich. Dabei werden Ausrüstung, Umgebungsbedingungen, Verfahren, Personalkompetenz und Berichtswesen berücksichtigt; ein einheitliches Temperaturintervall für alle Anlagen wird nicht vorgegeben.

Während des Flugs sollten Einstrahlung, Wind, Wolken und Modultemperatur im Blick bleiben. Eine Route, die unter stark wechselnder Einstrahlung aufgenommen wird, kann Bereiche enthalten, die thermisch schwer miteinander vergleichbar sind. Auch Blickwinkel und Reflexionen auf Modulglas beeinflussen die spätere Interpretation.

Nach der Datenerfassung werden die Aufnahmen räumlich organisiert. Module oder Stränge mit auffälligen Mustern werden zunächst als Kandidaten markiert. Sichtbilder und Monitoringdaten können anschließend genutzt werden, um offensichtliche Verschattung, Verschmutzung oder Betriebsunterschiede einzubeziehen.

Erst danach wird entschieden, ob eine elektrische Verifikation nötig ist. Der Bericht sollte deshalb klar zwischen thermischer Beobachtung, fachlicher Bewertung und bestätigter Ursache unterscheiden.

Eine lokal heiße Zelle kann darauf hinweisen, dass dieser Bereich unter den aktuellen Bedingungen anders arbeitet als technisch vergleichbare Zellen. Mögliche Zusammenhänge sind unter anderem Zellschäden, lokale Verschattung, Mismatch oder andere elektrische beziehungsweise physikalische Zustände. Das Wärmebild allein bestätigt keine dieser Ursachen.

Auch das Verhalten von Bypass-Dioden kann unter bestimmten Bedingungen zu größeren thermischen Mustern auf einem Modul führen. Ein solches Muster kann eine gezielte Prüfung rechtfertigen, sollte aber nicht allein aus seiner Form als bestätigter Diodendefekt bezeichnet werden.

Erwärmte Verbindungen sind ebenfalls relevante Kandidaten. Stecker, Klemmen oder andere stromführende Übergänge können bei bestimmten Zuständen wärmer als vergleichbare Komponenten erscheinen. Für einen belastbaren Befund kann eine direkte physische und elektrische Untersuchung notwendig sein.

Verschmutzung kann ebenfalls thermische Unterschiede erzeugen. Staub, Vogelkot, Bewuchs oder andere Ablagerungen verändern die Einstrahlung auf einzelne Modulbereiche. Deshalb ist die Kombination mit sichtbaren Aufnahmen besonders nützlich.

Auf Strang-Ebene können ganze Gruppen von Modulen wärmer oder kälter als benachbarte Bereiche erscheinen. Das kann mit elektrischem Betriebszustand, Unterbrechung, Verschattung oder anderen Bedingungen zusammenhängen. Die thermische Aufnahme zeigt damit, wo weiter geprüft werden sollte, nicht automatisch warum.

Der größte praktische Nutzen liegt in der großflächigen Erfassung. Viele Modulreihen können in einer strukturierten Route aufgenommen werden, bevor ein Wartungsteam jedes einzelne Betriebsmittel vor Ort untersucht. Auf geeigneten Standorten kann dies die Bodenprüfung gezielter machen.

Wiederholbare Flugrouten können außerdem spätere Vergleiche unterstützen. Wenn derselbe Bereich aus ähnlicher Geometrie aufgenommen wird, ist die räumliche Zuordnung einfacher. Vergleichbarkeit entsteht dennoch nur dann, wenn auch Einstrahlung, Wind, Wolken und Modultemperatur ausreichend berücksichtigt werden.

Wind beeinflusst gleichzeitig Flug und Thermografie. Ein Gerät kann technisch noch sicher fliegen, obwohl stärkere Luftbewegung die thermischen Unterschiede bereits deutlich verändert. Flugfähigkeit und Messqualität sollten deshalb getrennt beurteilt werden.

Genehmigungen, Luftfahrtvorgaben, Hindernisse, Personen und Standortzugang können den Einsatz weiter begrenzen. Diese Faktoren sind standortabhängig und lassen sich nicht aus der Produktbeschreibung einer Drohne ableiten.

Auch die praktische Flugzeit ist variabel. Herstellerangaben beschreiben Bedingungen, unter denen das Gerät getestet wurde, nicht automatisch die Dauer einer realen PV-Prüfung. Route, Wind, Batteriezustand, Reserve, Startpunkte und gewünschte Bilddichte verändern den tatsächlichen Ablauf.

Nach dem Flug müssen Bilder und Messdaten zunächst einem klaren Anlagenort zugeordnet werden. Reihe, Modul, Strang oder Betriebsmittel sollten eindeutig identifizierbar sein. Erst dadurch wird aus einer Bildsammlung ein technisch nutzbarer Prüfsatz.

Die erste Auswertung erzeugt Kandidaten. Software oder KI-gestützte Verfahren können große Bildmengen vorsortieren und Regionen markieren, die sich von ihrer Umgebung unterscheiden. Diese Markierungen dürfen jedoch nicht als automatische Diagnose verstanden werden.

Eine menschliche Sichtung ist weiterhin erforderlich. Reflexionen, Schatten, Fokusprobleme, Wolkenwechsel oder ungeeignete Blickwinkel können scheinbare Auffälligkeiten erzeugen. Sichtbilder und Monitoringdaten helfen dabei, solche Effekte zu erkennen.

Bleibt der Kandidat technisch plausibel, folgt gegebenenfalls eine elektrische oder physische Prüfung. Je nach Verdacht können Strom, Spannung, I-U-Verhalten, Isolationswiderstand oder der Zustand einer Verbindung relevant sein.

Der Bericht sollte diese Kette sichtbar machen: Aufnahme, Kandidat, fachliche Prüfung, elektrische Verifikation und gegebenenfalls Wartungsmaßnahme. Nur so bleibt nachvollziehbar, wie aus einem thermischen Muster ein bestätigter Befund entstanden ist.

Thermische Daten belegen keine Ursache allein aus dem Bild. Eine heiße Zelle, ein auffälliger Strang oder eine erwärmte Verbindung kann mehrere mögliche Erklärungen haben. Eine belastbare Ursachenfeststellung benötigt gegebenenfalls zusätzliche Messungen.

Ein einzelner Flug ist außerdem kein kontinuierliches Monitoring. Intermittierende Fehler können während des Prüfflugs fehlen, und neue Zustände können nach der Aufnahme entstehen. Monitoring und spätere Prüfungen bleiben deshalb notwendig.

Auch die Modellwahl allein bringt keine Diagnosequalität. Gute Hardware kann durch ungeeignete Aufnahmebedingungen, falsche Flughöhe oder schwache Auswertung erheblich an Aussagekraft verlieren.

Thermografie ersetzt keine elektrische Prüfung. Isolationswiderstand, Strom, Spannung, Polarität, Kontinuität und I-U-Verhalten benötigen eigene Messverfahren.

Software kann die Daten strukturieren, Kandidaten markieren und Historien aufbauen. Sie ersetzt weder die elektrische Verifikation noch die fachliche Verantwortung für Diagnose, Sicherheitsbewertung oder Wartungsentscheidung.
