Leerlaufspannungstest (Voc)

Der Leerlaufspannungstest (Voc) misst die Spannung eines PV-Moduls oder Strings ohne Laststrom. Hier erfahren Sie, wie der Test abläuft und was er aussagt.

Aktualisiert am 30. Oktober 20266 Min. Lesezeit

Was der Voc-Test misst

Der Leerlaufspannungstest misst die elektrische Spannung eines PV-Moduls, eines Strangs oder eines definierten Generatorabschnitts, wenn kein Betriebsstrom fließt. Die gemessene Größe wird als Leerlaufspannung beziehungsweise Voc bezeichnet. Der PV-Kreis steht dabei weiterhin unter Spannung, obwohl keine Last angeschlossen ist.

Bei einem Strang ergibt sich die Leerlaufspannung aus den in Reihe geschalteten Modulen und deren jeweiliger Spannung unter den aktuellen Bedingungen. Dadurch eignet sich die Messung unter anderem dazu, die tatsächliche Strangkonfiguration mit der Auslegung zu vergleichen. Stimmen Modulanzahl oder Verdrahtung nicht mit der Planung überein, kann sich dies in einem unerwarteten Spannungswert zeigen.

Voc ist jedoch kein fester Wert, der unabhängig vom Anlagenzustand immer gleich bleibt. Besonders die Modultemperatur beeinflusst die Spannung deutlich. Auch die Einstrahlung spielt eine Rolle, insbesondere bei sehr niedriger oder stark schwankender Sonneneinstrahlung.

Der Test erfasst damit eine klar definierte elektrische Eigenschaft. Er sagt nicht unmittelbar aus, wie viel Leistung der Strang unter Last liefert, wie hoch sein Isolationswiderstand ist oder ob alle Verbindungen mechanisch und elektrisch einwandfrei sind.

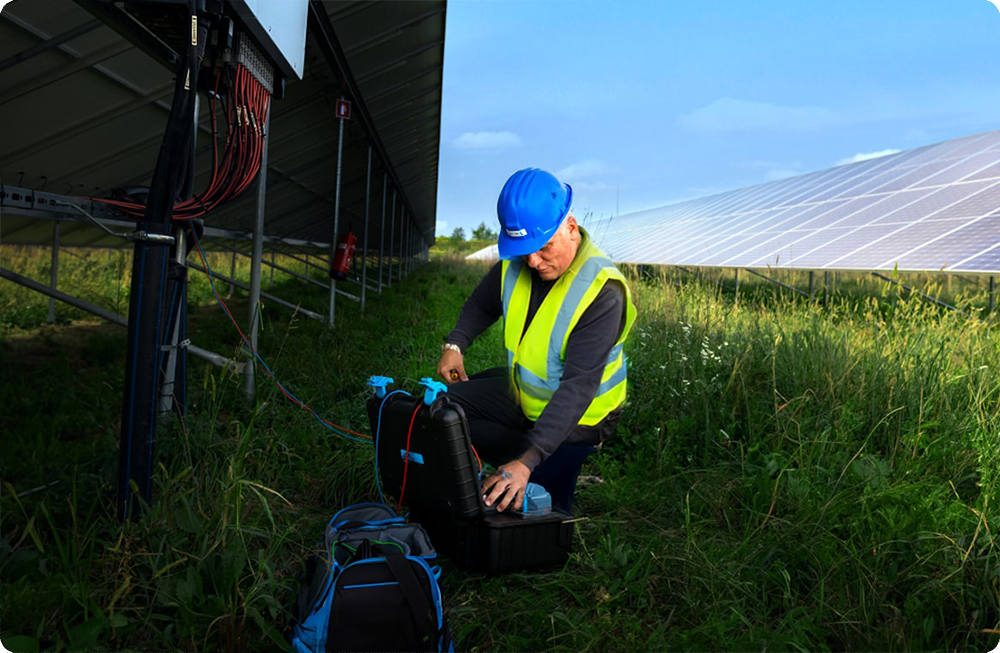

Leerlaufspannungstest (Voc)

Warum er durchgeführt wird

Ein typischer Anlass ist die Überprüfung der Strangkonfiguration während der Inbetriebnahme. Wenn laut Auslegung eine bestimmte Anzahl von Modulen in Reihe geschaltet sein soll, lässt sich die gemessene Leerlaufspannung mit einem unter den aktuellen Bedingungen erwartbaren Wert vergleichen.

Eine deutliche Abweichung kann auf einen unterbrochenen Stromkreis, eine falsche Modulanzahl, eine fehlerhafte Verbindung oder eine andere Abweichung von der geplanten Verschaltung hinweisen. Sie beweist allerdings noch nicht, welche konkrete Ursache vorliegt.

Der Voc-Test kann außerdem bei der Fehlersuche helfen, einen auffälligen Bereich einzugrenzen. Lässt sich ein größerer Strang sicher in Teilabschnitte aufteilen, können Messungen an diesen Abschnitten zeigen, in welchem Bereich die unerwartete Spannung entsteht.

Auch nach Modulwechsel, Leitungsarbeiten oder Änderungen an einem Strang kann die Leerlaufspannung erneut geprüft werden. Damit lässt sich bestätigen, ob die elektrische Reihenschaltung grundsätzlich wieder der vorgesehenen Konfiguration entspricht.

Der Test dient somit der Verifikation einer elektrischen Größe. Er ersetzt weder eine vollständige Funktionsprüfung des Wechselrichters noch eine Zustandsbewertung aller Module im Strang.

Warum er für die Zustandsbewertung wichtig ist

Die Leerlaufspannung liefert Hinweise darauf, ob die Reihenschaltung eines Strangs elektrisch plausibel ist. Bei vergleichbaren Strängen mit gleicher Modulanzahl und ähnlicher Modultemperatur können auffällige Spannungsunterschiede einen Anlass für weitere Prüfungen liefern.

Für die Zustandsbewertung ist besonders wichtig, dass Voc nicht isoliert betrachtet wird. Ein Strang mit plausibler Leerlaufspannung kann trotzdem einen erhöhten Kontaktwiderstand, Verschmutzung, Verschattung, einen Isolationsfehler oder ein Problem aufweisen, das erst unter Last sichtbar wird.

Umgekehrt muss eine von der Erwartung abweichende Spannung nicht automatisch bedeuten, dass ein Modul defekt ist. Temperaturunterschiede, falsche Vergleichswerte, ungeeignete Messbedingungen oder abweichende Strangkonfigurationen können ebenfalls eine Differenz erklären.

In der Praxis ist der Test daher besonders wertvoll, wenn er mit Anlagenplänen, Monitoringdaten und weiteren Messungen verbunden wird. Zeigt beispielsweise ein Strang sowohl eine ungewöhnliche Leerlaufspannung als auch auffällige Ertragsdaten, lässt sich die Untersuchung gezielter fortsetzen.

Der Voc-Test trägt zur Zustandsprüfung bei, weil er eine direkt messbare elektrische Eigenschaft liefert. Er ist jedoch kein vollständiger Nachweis über den Gesamtzustand eines Moduls oder Strangs.

Wie sicher gemessen wird

Eine Leerlaufmessung findet ohne Laststrom statt, dennoch kann an einem PV-Strang eine hohe DC-Spannung anliegen. Das Fehlen von Stromfluss macht den Stromkreis nicht berührungssicher. Bei ausreichender Einstrahlung bleibt der PV-Generator elektrisch aktiv.

Vor der Messung muss deshalb klar sein, an welchen Punkten gemessen wird und wie der erforderliche Leerlaufzustand hergestellt wird. Falls dafür ein Stromkreis getrennt werden muss, ist die dafür vorgesehene Schalt- und Freischaltreihenfolge einzuhalten.

DC-Steckverbinder dürfen nicht unter Last getrennt werden, wenn sie nicht ausdrücklich dafür vorgesehen sind. Ein Gleichstromlichtbogen kann bei ungeeigneter Trennung erhebliche Risiken für Personen und Betriebsmittel verursachen.

Das Messgerät sowie Messleitungen und Prüfspitzen müssen für die erwartete DC-Spannung und die jeweilige Messaufgabe geeignet sein. Vor dem Kontakt mit dem Stromkreis sollte auch der erwartete Spannungsbereich bekannt sein, damit ein unerwarteter Wert unmittelbar erkannt werden kann.

Die Messung sollte durch befähigte Personen erfolgen, die sowohl die Schaltung als auch die Gefährdungen des PV-Generators verstehen. Ausschlaggebend ist der tatsächliche elektrische Zustand der Anlage, nicht allein die Stellung eines Schalters am Wechselrichter.

Ergebnisse interpretieren

Die Modultemperatur ist für die Bewertung der Leerlaufspannung besonders wichtig. Bei kristallinen Siliziummodulen verändert sich die Spannung mit der Zelltemperatur entsprechend den Eigenschaften des jeweiligen Modultyps. Für einen Vergleich sollte deshalb der dokumentierte Temperaturkoeffizient des eingesetzten Moduls berücksichtigt werden.

Auch die Einstrahlung ist relevant. Unter stabilen und ausreichend hohen Bedingungen ist der Spannungsvergleich meist belastbarer als bei sehr schwacher oder schnell wechselnder Einstrahlung. Zwei Stränge, die zu unterschiedlichen Zeitpunkten unter stark verschiedenen Bedingungen gemessen wurden, sollten nicht ohne Kontext miteinander verglichen werden.

Der Auslegungswert ist ebenfalls kein unveränderlicher Feldwert. Datenblattangaben beziehen sich auf definierte Prüfbedingungen, während die reale Anlage unter anderen Temperaturen und Einstrahlungsverhältnissen arbeitet.

Eine niedrige Voc kann auf eine fehlende Modulgruppe, einen offenen Abschnitt oder eine andere elektrische Abweichung hinweisen. Vor einer Diagnose müssen jedoch Messbereich, Polarität, Messpunkte, Modultemperatur und Strangaufbau überprüft werden.

Eine Einzelmessung ist daher ein Hinweis und kein vollständiger Ursachennachweis. Bei unplausiblen Werten können Strommessung, I-V-Kennlinie, Isolationswiderstand, Sichtprüfung oder andere Verfahren erforderlich sein.

Dokumentation und Häufigkeit

Ein Prüfprotokoll sollte den gemessenen Strang oder das Modul eindeutig identifizieren. Ohne diese Zuordnung lässt sich das Ergebnis später weder mit Anlagenplänen noch mit Monitoring- oder Wiederholungsmessungen sinnvoll vergleichen.

Zu dokumentieren sind der gemessene Voc-Wert, Datum, Uhrzeit, Messgerät und relevante Betriebs- und Umgebungsbedingungen. Für die Interpretation ist insbesondere die Modultemperatur hilfreich; auch die Einstrahlung sollte dort festgehalten werden, wo sie die Vergleichbarkeit beeinflusst.

Wenn der Messwert mit einem Erwartungswert verglichen wird, sollte dessen Grundlage genannt werden. Dazu gehören die Modulanzahl im Strang, die verwendeten Modulkennwerte und gegebenenfalls die angewandte Temperaturkorrektur.

Der Test kann bei Inbetriebnahme, nach Änderungen an Strängen, nach Modulwechsel oder im Rahmen einer gezielten Fehlersuche sinnvoll sein. Monitoringabweichungen können ebenfalls ein Anlass für eine erneute Voc-Messung sein.

Eine starre allgemeine Prüffrist für jede PV-Anlage lässt sich daraus nicht ableiten. Anlagenhistorie, Wartungsplan und konkrete technische Auffälligkeiten bestimmen, wann eine Wiederholungsmessung sinnvoll ist.

Grenzen

Der Leerlaufspannungstest misst keine Leistung unter Last. Ein Strang kann eine plausible Voc aufweisen und trotzdem durch Verschattung, erhöhte Übergangswiderstände, defekte Verbindungen, Verschmutzung oder andere Fehler beeinträchtigt sein.

Der Test liefert auch keine Aussage über den Isolationswiderstand oder die Schutzleiterfunktion. Für diese Eigenschaften sind eigene elektrische Prüfungen erforderlich.

Thermografie kann ergänzende Informationen liefern, wenn Module oder Verbindungen per Wärmebild untersucht werden sollen. IEC 62446-⁠3 behandelt die Thermografie an in Betrieb befindlichen PV-Systemen im Außenbereich einschließlich Ausrüstung, Umgebungsbedingungen, Prüfverfahren, Personalqualifikation und Berichterstattung. Sie ersetzt jedoch keine Voc-Messung und schreibt keinen universellen Temperaturbereich für alle Anlagen vor.

Umgekehrt zeigt eine normale Leerlaufspannung nicht, dass thermisch keine Auffälligkeit vorhanden ist. Beide Verfahren beantworten unterschiedliche technische Fragen.

Die Messung ist deshalb ein Baustein innerhalb einer breiteren Zustandsbewertung. Ihre Aussage reicht genau bis zu der elektrischen Eigenschaft, die tatsächlich geprüft wurde.
