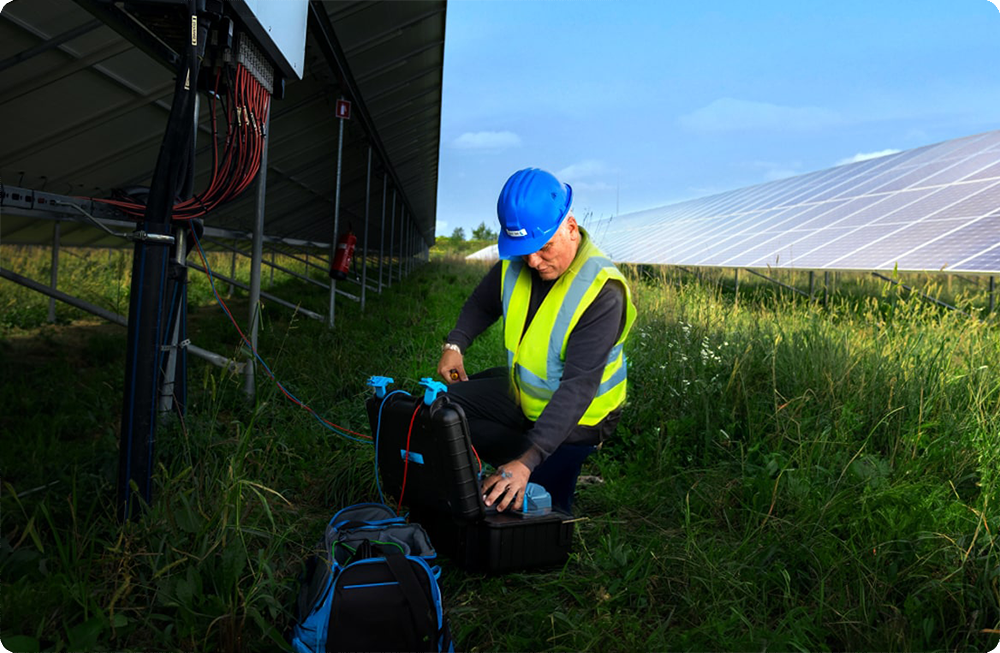

PV Erdungskontinuitätstest

Der Erdungskontinuitätstest prüft die elektrische Durchgängigkeit vorgesehener Schutzleiter- und Potenzialausgleichsverbindungen. Gemessen wird der Widerstand entlang eines definierten Leitungswegs zwischen ausgewählten leitfähigen Teilen und dem zugehörigen Schutzleitersystem.

Bei einer PV-Anlage können je nach Aufbau unter anderem Gehäuse, metallische Unterkonstruktionen, Wechselrichtergehäuse, Verteiler und andere dafür vorgesehene leitfähige Teile in den Prüfpfad einbezogen werden. Welche Teile tatsächlich geprüft werden müssen, ergibt sich aus Anlagenaufbau und Prüfplan.

Diese Prüfung ist nicht mit einer Erdungswiderstandsmessung gleichzusetzen. Bei der Kontinuitätsprüfung steht die leitfähige Verbindung innerhalb des Schutzleiter- beziehungsweise Potenzialausgleichssystems im Mittelpunkt, während eine Erdungswiderstandsmessung Eigenschaften des Erdungssystems gegenüber dem Erdreich untersucht.

Ein niedriger gemessener Widerstand zeigt zunächst, dass der geprüfte Weg leitfähig ist. Daraus folgt noch nicht automatisch, dass die gesamte Schutzmaßnahme wirksam ist oder jeder relevante Anlagenteil korrekt einbezogen wurde.

Der Test dient dazu, fehlende, unterbrochene, beschädigte oder unerwartet hochohmige Schutzleiterverbindungen aufzudecken. Eine Verbindung kann optisch vorhanden erscheinen und trotzdem elektrisch unzureichend sein, etwa durch lose Verschraubungen, Korrosion, beschädigte Leiter oder ungeeignete Kontaktstellen.

Wartungsarbeiten können einen weiteren Anlass bieten. Werden Module, Wechselrichter, Verteiler, Kabel oder Teile der Unterkonstruktion verändert, können Schutzleiterverbindungen unbeabsichtigt getrennt oder nach dem Eingriff unvollständig wiederhergestellt werden.

Auch mechanische Schäden und Umwelteinflüsse können eine Rolle spielen. Korrosion, Feuchtigkeit, Bewegung oder Beschädigung können den Übergangswiderstand einer Verbindung verändern, ohne dass dies aus größerer Entfernung sichtbar ist.

Die Messung liefert damit direkte elektrische Information über den konkret geprüften Verbindungspfad. Sie sollte jedoch nicht über ihren tatsächlichen Prüfumfang hinaus interpretiert werden.

Ein vorhandener Weg in Richtung Erdung ist allein noch kein Nachweis für wirksamen Personenschutz. Dafür müssen auch die weiteren Bestandteile des Schutzkonzepts berücksichtigt werden.

Schutzleiter und Potenzialausgleich sollen dazu beitragen, unerwünschte Potenzialunterschiede zwischen leitfähigen Teilen zu begrenzen und vorgesehene Schutzmaßnahmen zu unterstützen. Wenn ein solcher Pfad unterbrochen oder zu hochohmig ist, kann das Schutzkonzept an dieser Stelle beeinträchtigt sein.

PV-Anlagen enthalten viele verteilte mechanische und elektrische Verbindungen. Besonders bei großen Freiflächenanlagen können sich Schutzleiterwege über zahlreiche Komponenten erstrecken, sodass eine Unterbrechung an einer Stelle Auswirkungen auf weiter entfernte Teile haben kann.

Die Durchgängigkeitsprüfung ergänzt die Sichtprüfung. Ein Leiter kann äußerlich unbeschädigt wirken, während eine verdeckte Verbindung, ein Anschluss oder eine Kontaktfläche einen erhöhten Widerstand verursacht.

Ein auffälliger Messwert kann deshalb genutzt werden, um die Suche auf einen kürzeren Leitungsabschnitt einzugrenzen. Durch schrittweise Messung zwischen Zwischenpunkten lässt sich häufig feststellen, in welchem Bereich eine Unterbrechung oder erhöhte Übergangsimpedanz liegt.

Trotzdem ist das Ergebnis nur ein Teil der elektrischen Zustandsprüfung. Personenschutz und vollständige Anlagenkonformität hängen von weiteren Schutzmaßnahmen und Prüfungen ab.

Vor der Messung muss festgelegt werden, welcher Schutzleiterpfad geprüft werden soll und welche Messpunkte diesen Pfad sinnvoll abbilden. Pläne, Anlagenkennzeichnungen und die tatsächliche Ausführung helfen dabei, die richtige Verbindung zu identifizieren.

Je nach Anlage und Prüfverfahren kann eine Trennung oder ein definierter spannungsfreier Zustand erforderlich sein. PV-Stromkreise können bei ausreichender Einstrahlung weiterhin Spannung führen, auch wenn der Wechselrichter abgeschaltet ist. Deshalb muss die elektrische Situation vor Beginn eindeutig geklärt werden.

Das Messgerät und die Messleitungen müssen für die beabsichtigte Prüfung geeignet sein. Da niedrige Widerstände gemessen werden, kann der Widerstand der Messleitungen das Ergebnis relevant beeinflussen. Je nach Verfahren wird er kompensiert, genullt oder separat berücksichtigt.

Auch die Kontaktstelle des Messfühlers ist wichtig. Lack, Oxidation, Schmutz oder schlechter mechanischer Kontakt können einen höheren Messwert erzeugen, der nicht dem tatsächlichen Widerstand des Schutzleiterwegs entspricht.

Die Prüfung sollte von einer dafür befähigten Person durchgeführt werden, die sowohl die Messmethode als auch den Aufbau der Anlage versteht. Ein Messwert ohne sichere Kenntnis des geprüften Leitungswegs ist nur eingeschränkt aussagekräftig.

Das Prüfprotokoll sollte klar angeben, zwischen welchen Punkten gemessen wurde. Ein Zahlenwert ohne Start- und Endpunkt lässt sich später kaum einer konkreten Schutzleiterverbindung zuordnen.

Zusätzlich sollten Messgerät, Datum, verwendetes Verfahren und die Berücksichtigung des Messleitungswiderstands dokumentiert werden. Falls ein konkretes Akzeptanzkriterium angewendet wird, muss auch dessen Grundlage nachvollziehbar sein.

Der Widerstand darf nicht isoliert betrachtet werden. Leiterlänge, Querschnitt, Material, Anzahl und Art der Verbindungen sowie der vorgesehene Schutzleiterpfad beeinflussen den erwartbaren Messwert.

Eine unerwartet hohe Messung sollte zunächst verifiziert werden. Ein schlechter Prüfkontakt, eine beschichtete Oberfläche oder eine nicht korrekt kompensierte Messleitung kann das Ergebnis verfälschen.

Beobachtung und Bewertung sollten getrennt bleiben. Der gemessene Widerstand ist ein Messwert; die Feststellung einer beschädigten Verbindung entsteht erst aus zusätzlicher Prüfung oder eindeutiger physischer Feststellung.

Die Durchgängigkeitsprüfung kann Teil der Inbetriebnahme oder einer wiederkehrenden elektrischen Prüfung sein. Eine allgemeine Prüffrist, die unabhängig vom Anlagenkonzept für jede PV-Anlage gilt, sollte daraus nicht abgeleitet werden.

Ein zusätzlicher Anlass besteht nach Arbeiten, die Schutzleiter oder leitfähige Bauteile beeinflussen können. Dazu zählen beispielsweise der Austausch von Wechselrichtern, Arbeiten an Verteilern, Kabeländerungen oder Eingriffe an metallischen Konstruktionen.

Auch nach mechanischen Schäden oder starken Korrosionserscheinungen kann eine gezielte Prüfung sinnvoll sein. Wenn sichtbare Hinweise darauf bestehen, dass eine Verbindung beeinträchtigt wurde, sollte nicht auf den nächsten routinemäßigen Termin gewartet werden.

Die Anlagenhistorie kann ebenfalls genutzt werden. Wiederkehrende Auffälligkeiten an bestimmten Verbindungstypen oder Bereichen können rechtfertigen, diese Stellen bei späteren Prüfungen gezielt einzubeziehen.

Der Prüfplan sollte daher Anlagenaufbau, Wartungsarbeiten, Betriebsereignisse und geltende Betreiber- oder Projektanforderungen berücksichtigen.

Der Erdungskontinuitätstest weist nur die elektrische Durchgängigkeit des tatsächlich geprüften Schutzleiterpfads nach. Er beweist nicht automatisch die Wirksamkeit des gesamten Schutzkonzepts einer PV-Anlage.

Ein zufriedenstellender Wert ersetzt keine Erdungswiderstandsmessung, Isolationsprüfung, Prüfung von Schutzorganen oder andere elektrische Nachweise, wenn diese für die Anlage erforderlich sind. Ebenso sagt er nichts über den Ertrag der PV-Module oder das Verhalten eines Wechselrichters unter Last aus.

Ein Messpfad kann elektrisch durchgängig sein, obwohl ein anderer, nicht geprüfter Teil der Anlage unterbrochen ist. Deshalb muss der Prüfumfang dokumentiert werden, und nicht geprüfte Bereiche dürfen nicht stillschweigend als in Ordnung gelten.

Thermografie kann diese Messung ebenfalls nicht ersetzen. Ein Schutzleiterproblem muss nicht zwingend ein eindeutiges thermisches Muster erzeugen, und ein Wärmebild misst keine Schutzleiterdurchgängigkeit.

Software kann Messpunkte, Ergebnisse und Historie strukturieren, führt aber nicht selbst den elektrischen Nachweis. Die Bewertung des Schutzsystems bleibt eine technische Aufgabe, die neben der Kontinuitätsmessung gegebenenfalls weitere Prüfungen und fachliche Beurteilung erfordert.
