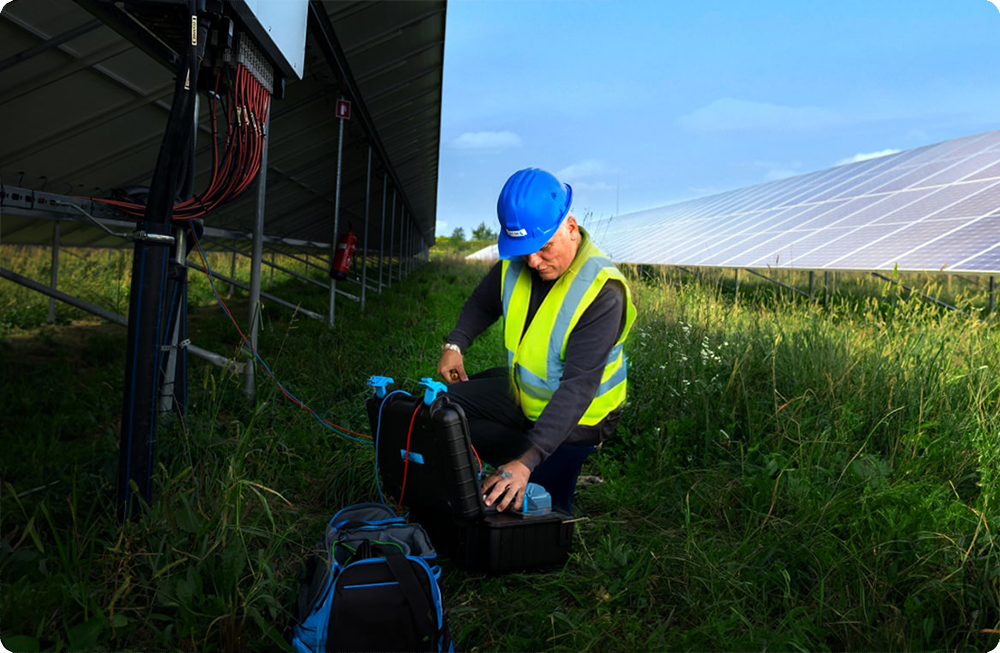

PV-Stromtest (Kurzschluss)

Der Kurzschlussstrom-Test misst den Strom, den ein PV-Modul, ein Strang oder ein anderer definierter Generatorabschnitt unter einer dafür vorgesehenen Kurzschluss-Messbedingung liefern kann. Der entsprechende Kennwert wird üblicherweise als Kurzschlussstrom beziehungsweise Isc bezeichnet.

Der gemessene Strom hängt stark von der Einstrahlung ab. Derselbe Strang kann bei höherer Einstrahlung einen deutlich anderen Kurzschlussstrom liefern als bei schwächerer Sonneneinstrahlung. Deshalb ist ein Stromwert ohne Kenntnis der Messbedingungen nur begrenzt interpretierbar.

Auch Modultemperatur, Verschattung, Verschmutzung, Modultechnologie und der tatsächliche Aufbau des Strangs können das Ergebnis beeinflussen. Der Test beschreibt damit nicht einfach einen unveränderlichen Anlagenwert, sondern das Verhalten des geprüften Stromkreises unter den vorhandenen Bedingungen.

Kurzschlussstrom ist außerdem nur eine einzelne elektrische Größe. Er sagt nichts über den vollständigen Verlauf der I-V-Kennlinie, den Isolationswiderstand, die Polarität oder die Qualität aller Verbindungen aus.

Ein häufiger Anwendungsfall ist der Vergleich technisch gleicher oder ausreichend ähnlicher Stränge. Haben mehrere Stränge dieselbe Modulanzahl, Orientierung und weitgehend gleiche Einstrahlung, können ihre Kurzschlussströme miteinander verglichen werden. Eine deutliche Abweichung kann einen Bereich markieren, der weiter untersucht werden sollte.

Der Messwert kann auch mit einem Erwartungswert verglichen werden. Dieser muss jedoch aus der tatsächlichen Modulkonfiguration und den relevanten Umgebungsbedingungen abgeleitet werden. Ein pauschaler Vergleich mit einem Datenblattwert ohne Berücksichtigung der Feldbedingungen ist nicht ausreichend.

Während der Inbetriebnahme kann der Kurzschlussstrom helfen zu bestätigen, dass ein Strang elektrisch vorhanden ist und grundsätzlich Strom liefern kann. Bei der Fehlersuche kann er Hinweise auf offene Verbindungen, starke Verschattung, Konfigurationsfehler oder andere Abweichungen geben.

Die Messung dient damit der Verifikation und Eingrenzung. Sie beweist nicht automatisch, welche konkrete Komponente fehlerhaft ist.

Ein abweichender Wert sollte deshalb als Anlass für weitere Prüfung verstanden werden. Sichtkontrolle, Spannungsmessung, I-V-Kennlinie, Thermografie oder andere elektrische Verfahren können nötig sein, um die Ursache zu klären.

PV-Stränge sind häufig aus wiederkehrenden, vergleichbaren Einheiten aufgebaut. Dadurch kann der Strom eines Strangs als Referenz für andere Stränge dienen, wenn die elektrischen und meteorologischen Bedingungen ausreichend ähnlich sind.

Ein deutlich niedrigerer Strom kann darauf hinweisen, dass ein Teil des Strangs weniger Einstrahlung erhält oder elektrisch anders arbeitet. Verschattung, Verschmutzung, Modulschäden, offene Verbindungen oder Messfehler kommen als mögliche Ursachen infrage.

Der Test ist besonders nützlich, wenn Monitoringdaten bereits eine Abweichung erkennen lassen. Die Vor-Ort-Messung kann dann prüfen, ob das auffällige Verhalten am betroffenen Strang nachvollziehbar ist.

Die Zustandsbewertung darf sich trotzdem nicht auf einen einzelnen Stromwert beschränken. Manche Fehler beeinflussen Spannung, Isolationswiderstand oder Verhalten unter Last stärker als den Kurzschlussstrom. Ein Strang kann daher einen plausiblen Isc-Wert zeigen und trotzdem einen anderen technischen Mangel besitzen.

Die Messung trägt zur Zustandsprüfung bei, weil sie eine konkrete elektrische Eigenschaft erfasst. Sie ist kein Versprechen für höheren Ertrag und keine vollständige Leistungsbewertung der Anlage.

PV-Generatoren können bei ausreichender Einstrahlung dauerhaft DC-Spannung liefern. Beim Öffnen oder Schließen eines stromführenden Gleichstromkreises kann ein Lichtbogen entstehen, wenn das verwendete Betriebsmittel oder Verfahren nicht für diese Schalthandlung ausgelegt ist.

Die Messmethode muss deshalb vor Beginn feststehen. Das Prüfteam muss wissen, ob der Strom direkt über ein dafür vorgesehenes Messgerät, über eine geeignete Strommessung oder über einen anderen vorgesehenen Prüfpunkt erfasst wird.

DC-Steckverbinder dürfen nicht unter Last geöffnet werden, wenn sie nicht als Lasttrenneinrichtung vorgesehen sind. Muss der Stromkreis für die Messung umkonfiguriert werden, ist er nach dem festgelegten Verfahren in den dafür erforderlichen sicheren Zustand zu versetzen.

Messgeräte und Leitungen müssen für den erwarteten DC-Strom, die Spannung und die jeweilige Messaufgabe geeignet sein. Bei Stromzangen oder vergleichbaren Verfahren ist auf korrekte Positionierung, Richtung und Messbereich zu achten.

Auch die Umgebungsbedingungen gehören zur sicheren und technisch sinnvollen Prüfung. Stark wechselnde Einstrahlung während einer Messreihe kann den Vergleich verfälschen, obwohl die Messung elektrisch korrekt durchgeführt wurde.

Die Arbeit sollte von Personen durchgeführt werden, die sowohl das Lichtbogenrisiko als auch die elektrische Konfiguration der Anlage beurteilen können.

Der Kurzschlussstrom hängt unmittelbar von der verfügbaren Einstrahlung ab. Werden zwei Stränge zu unterschiedlichen Zeitpunkten unter deutlich verschiedenen Einstrahlungsbedingungen gemessen, dürfen ihre Werte nicht ohne Korrektur oder Kontext direkt verglichen werden.

Die Modultemperatur beeinflusst ebenfalls die elektrischen Kennwerte, auch wenn ihr Einfluss auf den Strom anders ausfällt als auf die Spannung. Für eine präzise Bewertung sind die Eigenschaften des jeweiligen Modultyps und die Messbedingungen zu berücksichtigen.

Auch technische Unterschiede zwischen den Strängen müssen bekannt sein. Abweichende Modulanzahl, Orientierung, Neigung, Verschattung oder elektrische Konfiguration können legitime Unterschiede im gemessenen Strom verursachen.

Ein niedriger Kurzschlussstrom ist daher kein alleiniger Fehlernachweis. Er kann auf Verschattung, Verschmutzung, Modulprobleme, eine unterbrochene Verbindung oder andere Ursachen hinweisen, aber auch durch unpassende Vergleichsbedingungen entstehen.

Umgekehrt ist ein normaler Isc-Wert kein Beleg für einen einwandfreien Zustand. Ein Strang kann trotz plausiblen Kurzschlussstroms erhöhte Kontaktwiderstände, Isolationsprobleme oder andere Fehler aufweisen.

Die Interpretation sollte deshalb immer die Messbedingungen und weitere verfügbare Befunde einbeziehen.

Ein Prüfprotokoll sollte den gemessenen Strang oder Stromkreis eindeutig benennen. Ohne klare Zuordnung lässt sich der Wert später weder mit Monitoringdaten noch mit einer Wiederholungsprüfung verknüpfen.

Zu dokumentieren sind Messwert, Datum, Uhrzeit, verwendetes Gerät und die für die Bewertung relevanten Bedingungen. Einstrahlung und Modultemperatur sind besonders wichtig, wenn Ergebnisse zwischen verschiedenen Zeitpunkten oder Strängen verglichen werden.

Auch die Vergleichsgrundlage sollte genannt werden. Der Wert kann mit einem technisch vergleichbaren Strang, einem berechneten Erwartungswert oder geeigneten Herstellerdaten verglichen werden. Ohne Referenz bleibt ein isolierter Stromwert nur begrenzt aussagekräftig.

Die Messung kann bei Inbetriebnahme, Fehlersuche oder nach Arbeiten an Strängen und Anschlüssen sinnvoll sein. Auch Monitoringabweichungen können eine gezielte Wiederholungsmessung auslösen.

Eine feste allgemeine Prüffrist für jede PV-Anlage lässt sich daraus nicht ableiten. Wartungskonzept, Anlagenhistorie und konkrete Ereignisse bestimmen, wann der Test technisch sinnvoll ist.

Nicht gemessene Stränge müssen als solche dokumentiert werden. Fehlende Daten dürfen nicht als positives Prüfergebnis interpretiert werden.

Der Kurzschlussstrom-Test misst nur eine elektrische Eigenschaft unter den Bedingungen des Prüfzeitpunkts. Er bestimmt nicht direkt die maximale Leistung, den Isolationswiderstand, die Kontaktqualität oder das vollständige Verhalten des Wechselrichters.

Ein abweichender Stromwert beweist keinen bestimmten Fehler. Die Ursache kann im Modul, in der Verschattung, Verschmutzung, Verkabelung, Messung oder an einer anderen Stelle des Stromkreises liegen.

Thermografie kann ergänzende Informationen liefern, wenn ein auffälliger Strang oder ein Modulbereich thermisch untersucht werden soll. IEC 62446-3 behandelt hierfür die Thermografie an in Betrieb befindlichen PV-Systemen im Außenbereich, einschließlich Ausrüstung, Umgebungsbedingungen, Verfahren, Personalqualifikation und Berichterstattung. Sie ersetzt jedoch keine direkte Strommessung.

Auch eine unauffällige Thermografie macht den Kurzschlussstrom-Test nicht überflüssig, wenn die elektrische Stromlieferfähigkeit selbst geprüft werden soll. Umgekehrt ersetzt ein normaler Isc-Wert keine Thermografie, wenn nach lokalen Temperaturauffälligkeiten gesucht wird.

Der Test sollte deshalb innerhalb eines größeren Prüfkonzepts eingesetzt werden. Seine Aussage endet dort, wo andere elektrische, thermische oder mechanische Eigenschaften geprüft werden müssen.
