IEC 62446-3 : thermographie infrarouge extérieure des centrales PV

IEC 62446-3 traite de l’inspection thermographique extérieure des systèmes photovoltaïques en fonctionnement. Son objectif est d’encadrer la manière dont les données thermiques sont acquises, interprétées et consignées afin qu’un constat puisse être revu dans son contexte. Elle ne décrit ni un produit logiciel particulier ni une méthode automatique de diagnostic.

Le texte couvre notamment l’équipement utilisé, les conditions ambiantes, la procédure d’inspection, la compétence du personnel et le rapport. Ces éléments ne peuvent pas être séparés les uns des autres. Une caméra adaptée ne compense pas une irradiance instable, et de bonnes conditions météorologiques ne compensent pas une résolution trop faible pour le défaut recherché.

Pour une centrale PV, cette approche est importante parce que l’apparence thermique d’un module dépend de son état électrique et de son environnement au moment de l’acquisition. Une image prise sans connaître ces conditions reste difficile à interpréter correctement.

La spécification fournit donc un cadre méthodologique pour l’inspection thermique. Elle aide à produire un constat reproductible et documenté, mais elle ne transforme pas chaque différence de température en défaut confirmé.

L’irradiance influence directement le fonctionnement électrique du générateur PV. Elle agit notamment sur le courant disponible et sur la capacité de certains défauts à produire un contraste thermique observable. Deux rangées inspectées sous des niveaux d’irradiance très différents ne doivent pas être comparées comme si elles fonctionnaient dans le même état.

Le vent modifie le refroidissement de la surface des modules. Une zone localement chaude peut apparaître moins marquée lorsque le vent augmente, alors que la condition électrique n’a pas changé. La vitesse de refroidissement fait donc partie du contexte à conserver avec les images.

Les nuages peuvent créer des situations encore plus difficiles à comparer. Lorsqu’une rangée vient de passer de l’ombre au soleil, sa température n’est pas immédiatement stabilisée. Une campagne réalisée pendant des passages nuageux rapides peut ainsi contenir plusieurs états thermiques successifs.

La température du module doit également être prise en compte. Elle est utile pour caractériser l’état de l’installation pendant la mesure, mais IEC 62446-3 n’impose pas un intervalle de température unique applicable à tous les modules et à toutes les centrales.

Les réflexions constituent une autre source d’erreur. Le verre du module peut refléter le ciel, le sol, un bâtiment ou le drone lui-même. L’angle de vue doit donc être choisi et contrôlé pour éviter de confondre une réflexion avec une anomalie réelle.

La procédure commence par la définition du périmètre et du niveau de détail recherché. Une inspection destinée à repérer des différences entre modules n’a pas les mêmes exigences qu’une recherche de motifs à l’échelle de la cellule ou d’une connexion électrique. La résolution cible doit être définie avant le vol ou la prise de vue.

Le choix de la distance, de l’optique, de l’angle et de la trajectoire doit découler de cette exigence. Une image où un module est seulement identifiable n’est pas nécessairement suffisante pour interpréter un détail plus petit. Le traitement logiciel ne peut pas recréer une information spatiale qui n’a pas été capturée.

La compétence du personnel ne se limite pas à savoir utiliser une caméra thermique. L’inspecteur doit pouvoir reconnaître les effets de l’irradiance, du vent, des reflets, de la géométrie et de la mise au point. Il doit également comprendre la différence entre observation thermique et diagnostic électrique.

Avec une inspection thermique aérienne, la trajectoire du drone fait partie de la procédure. Une route choisie uniquement pour maximiser la couverture peut être incompatible avec la résolution nécessaire. L’objectif d’inspection doit donc déterminer la manière de voler.

Les zones qui ne peuvent pas être inspectées correctement doivent rester identifiables. Une image floue, obstruée ou fortement réfléchissante ne doit pas être classée comme « normale » simplement parce qu’elle figure dans le jeu de données.

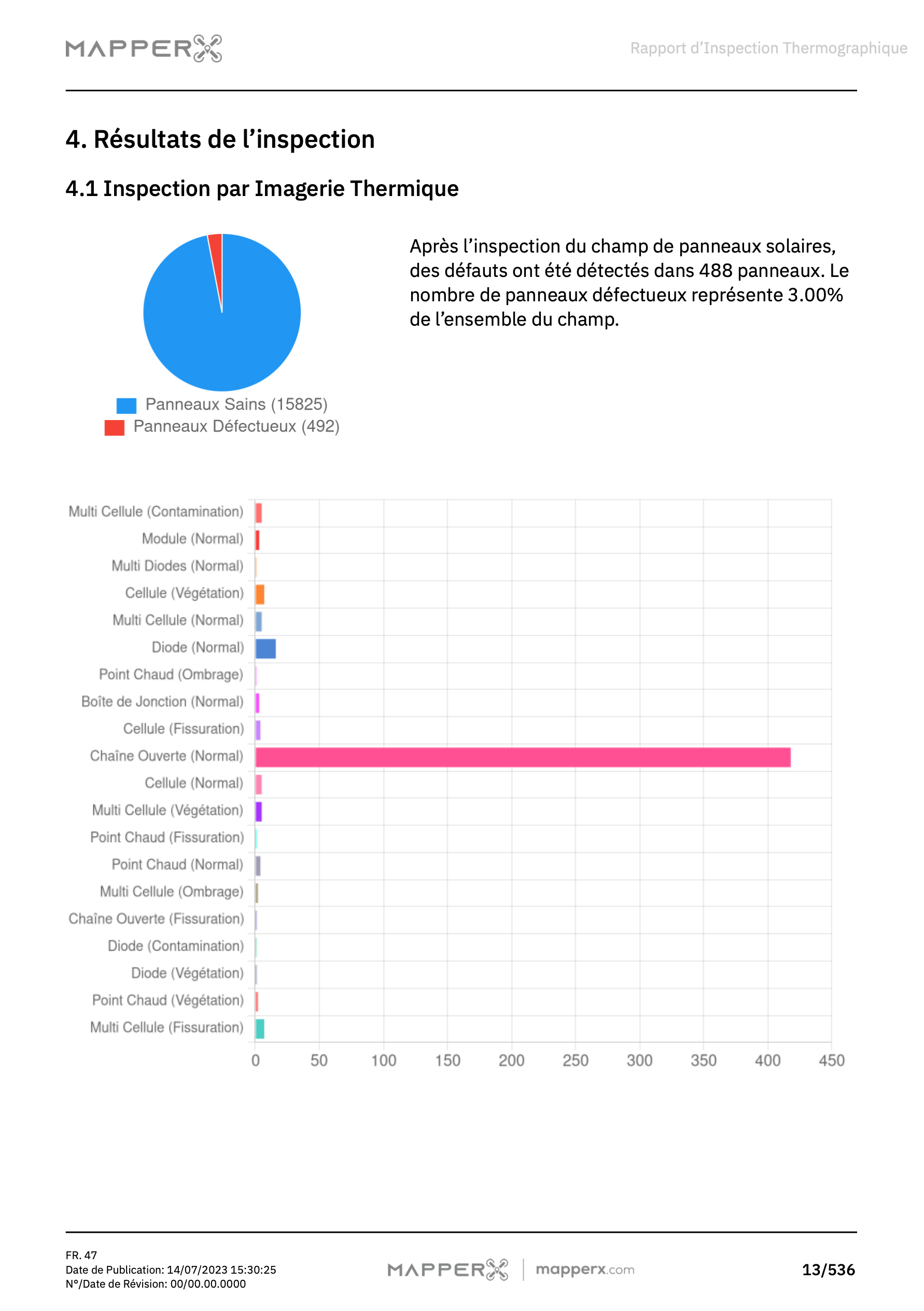

Dans les logiciels d’inspection, des étiquettes telles que « cellule », « point chaud », « diode » ou « chaîne ouverte » peuvent être utilisées pour organiser les candidats. Elles peuvent être utiles dans un flux de travail, mais elles ne doivent pas être présentées comme des définitions IEC lorsque la spécification ne les définit pas ainsi.

Une cellule localement plus chaude indique d’abord qu’elle se comporte différemment de cellules comparables sous les conditions observées. Plusieurs causes restent possibles : ombrage, dommage, désadaptation, état électrique ou autre phénomène. La forme du motif thermique ne suffit pas à choisir automatiquement entre ces explications.

Des motifs plus larges peuvent être compatibles avec certains comportements de diodes de dérivation. Là encore, une classification visuelle n’établit pas seule un défaut de diode. La configuration électrique, les données de supervision et des mesures complémentaires peuvent être nécessaires.

Une chaîne entière peut aussi paraître plus chaude ou plus froide que ses voisines. Cette différence peut provenir du fonctionnement électrique, d’une déconnexion, d’un ombrage ou d’un autre état de la centrale.

La règle pratique consiste à maintenir deux niveaux distincts : le constat thermique d’une part, l’attribution de cause d’autre part. Le premier peut venir de l’image ; le second demande une preuve adaptée au mécanisme supposé.

Le rapport doit permettre à une autre personne compétente de comprendre ce qui a été inspecté. Il doit préciser qui a réalisé la campagne, quand elle a eu lieu, quelles zones ont été couvertes et quels équipements ont été utilisés.

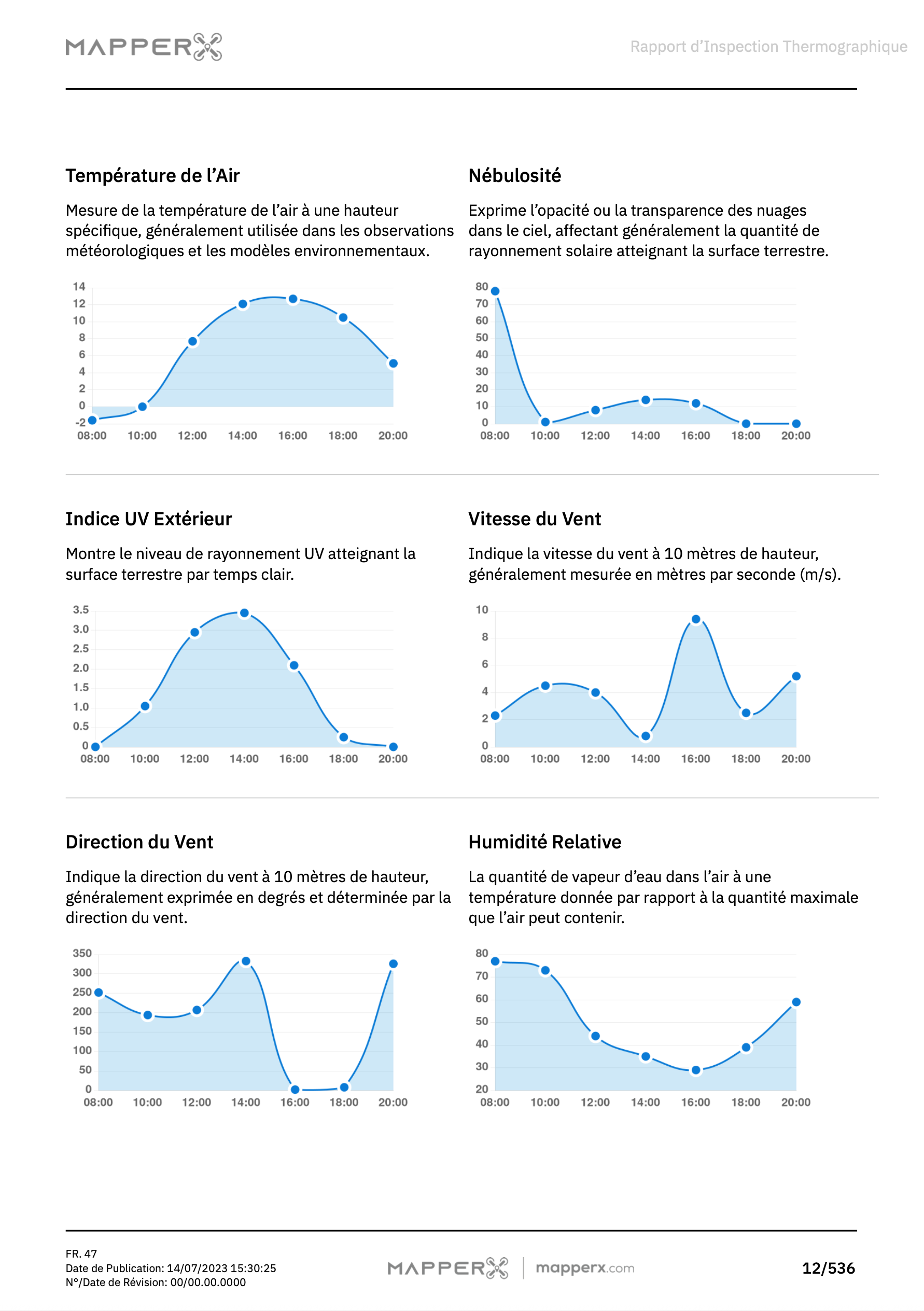

Les conditions pertinentes doivent accompagner les constats. L’irradiance, le vent, les nuages et la température du module peuvent être nécessaires pour interpréter correctement les images. Pour une inspection thermique aérienne, la hauteur, la trajectoire, l’angle de vue et la configuration de la caméra peuvent également être utiles.

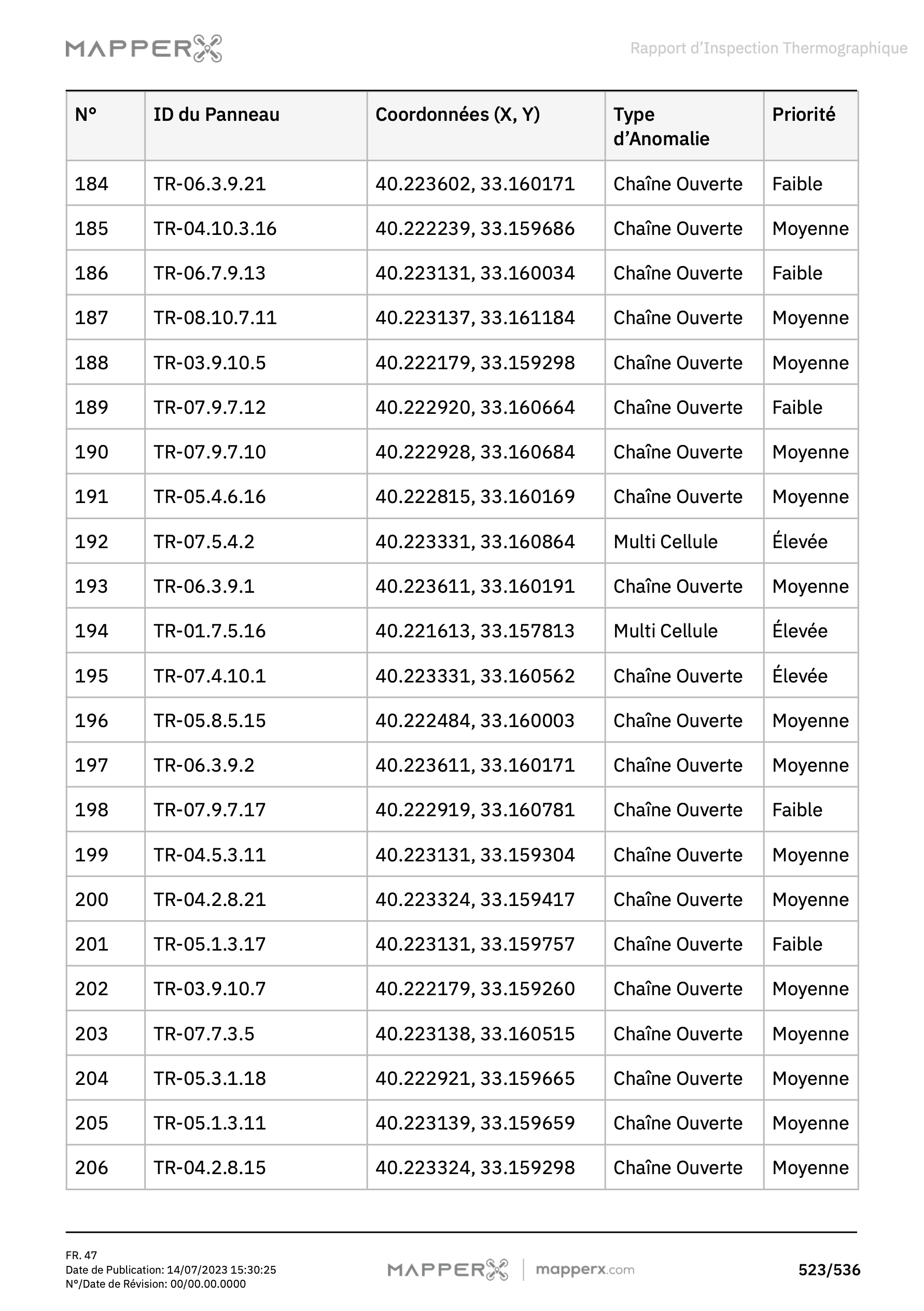

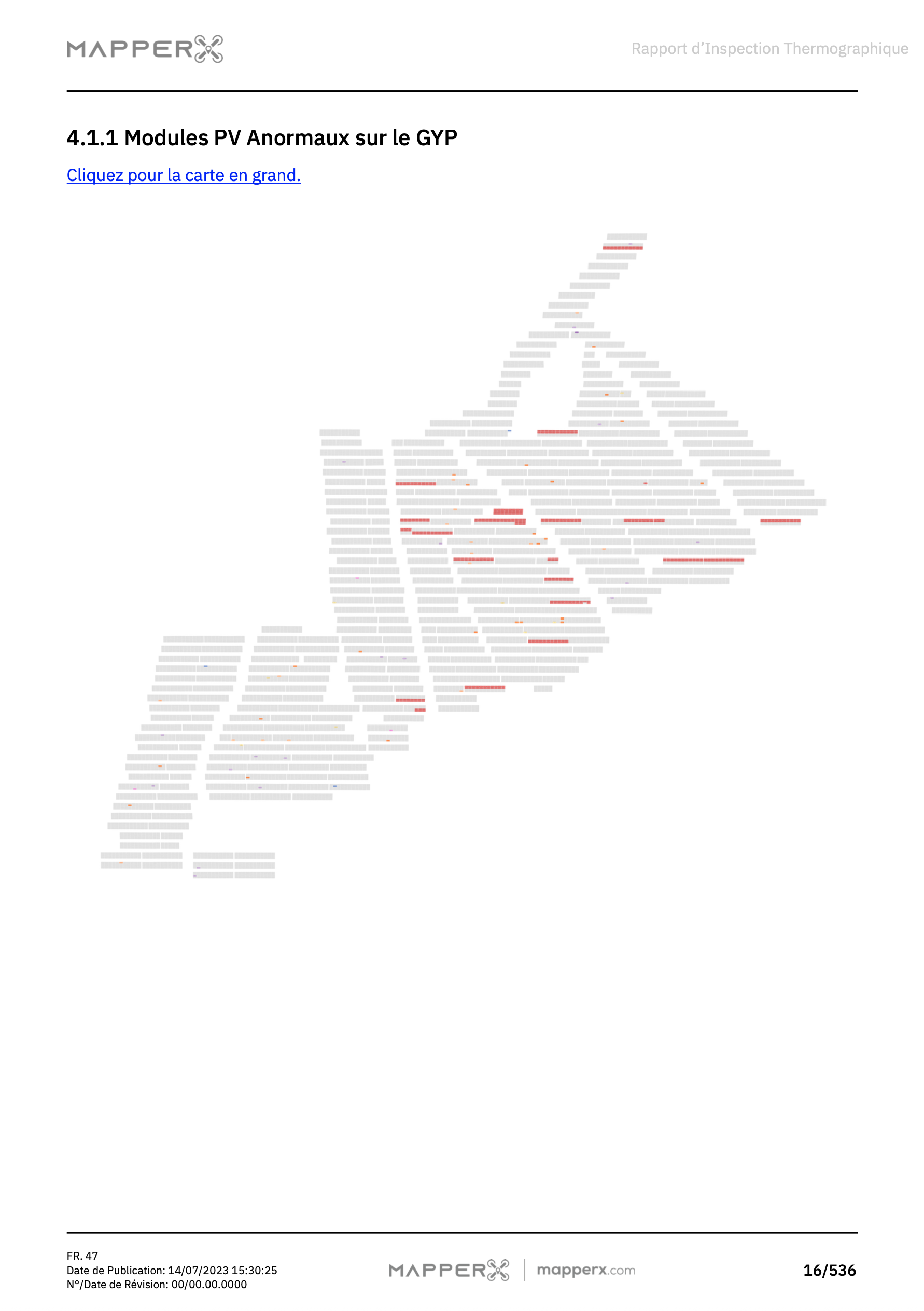

Chaque anomalie devrait être reliée à une localisation précise. Une rangée, un module, une chaîne ou un autre repère doit permettre à l’équipe de maintenance de retrouver physiquement l’équipement concerné.

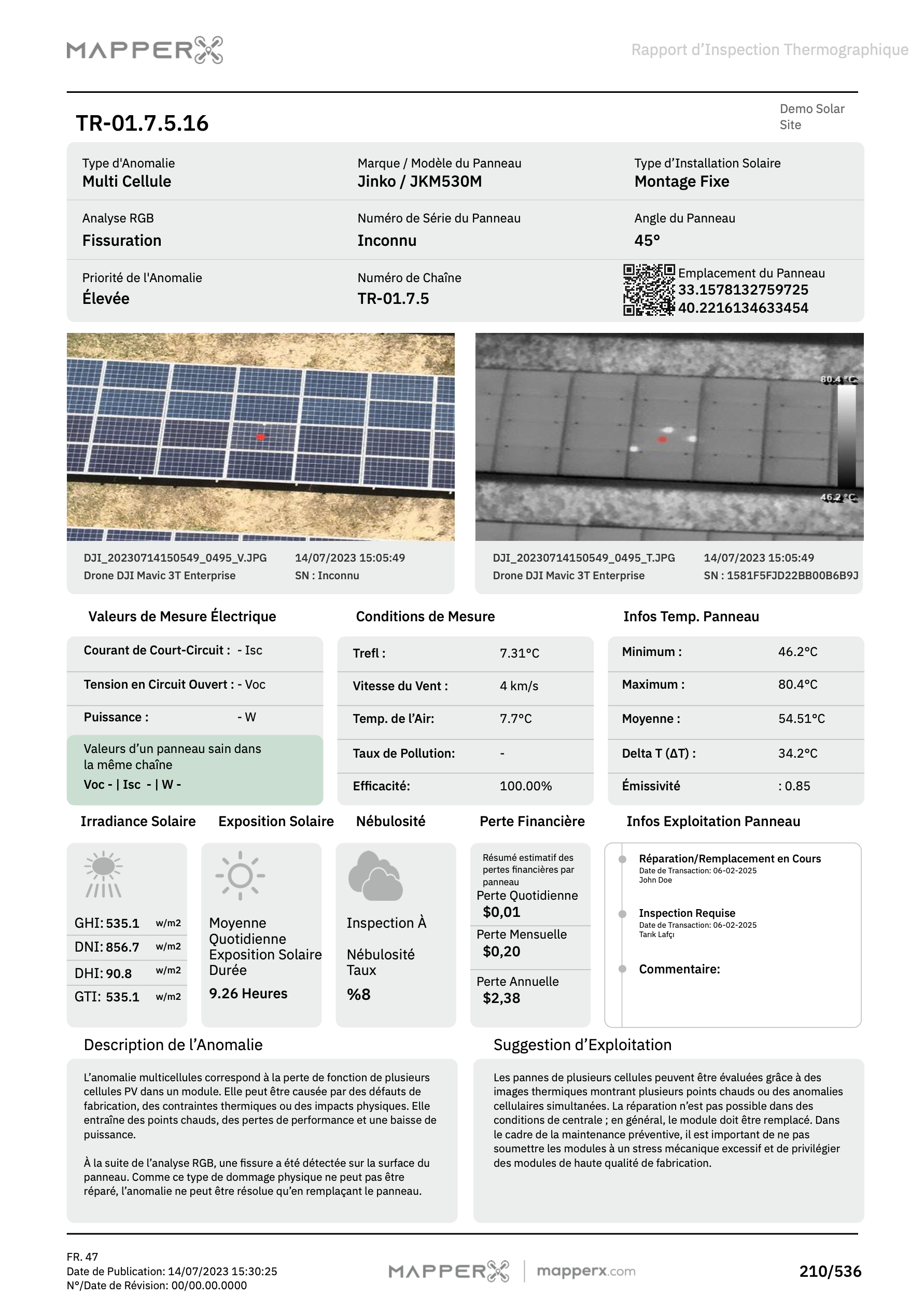

Les images thermiques qui soutiennent le constat doivent être conservées avec suffisamment de contexte. Lorsqu’une image visible explique un ombrage, une salissure ou un dommage apparent, elle peut compléter utilement le dossier.

Le rapport doit aussi distinguer un candidat d’un défaut confirmé. Les zones non inspectées ou non interprétables doivent être signalées explicitement au lieu d’être assimilées à des résultats normaux.

IEC 62446-3 n’est pas un algorithme logiciel. Elle ne définit pas comment une application doit détecter automatiquement un point chaud, attribuer une note ou décider qu’un module doit être remplacé.

Elle ne fixe pas non plus un intervalle de température unique applicable à toutes les centrales. La signification d’un écart dépend de l’irradiance, du vent, de la température du module, de l’état électrique, de la technologie et du type de constat.

La spécification ne remplace pas les essais électriques. Une thermographie ne mesure pas la résistance d’isolement, la polarité, le courant de court-circuit, la tension en circuit ouvert ou la continuité d’un conducteur de protection.

Elle ne produit pas non plus, à elle seule, une décision de conformité pour l’ensemble d’une centrale PV. D’autres contrôles, mesures et documents peuvent être nécessaires selon le périmètre de l’évaluation.

Dans un déroulé pratique, l’équipe commence par définir le périmètre, la taille des phénomènes recherchés et le niveau de preuve nécessaire. Elle choisit ensuite l’équipement, la géométrie et les conditions d’acquisition capables de fournir cette information.

Pendant la collecte, les conditions doivent être surveillées. Des changements rapides de nuages, des reflets importants, un vent perturbant la comparaison ou une résolution insuffisante peuvent nécessiter de répéter une partie de la campagne.

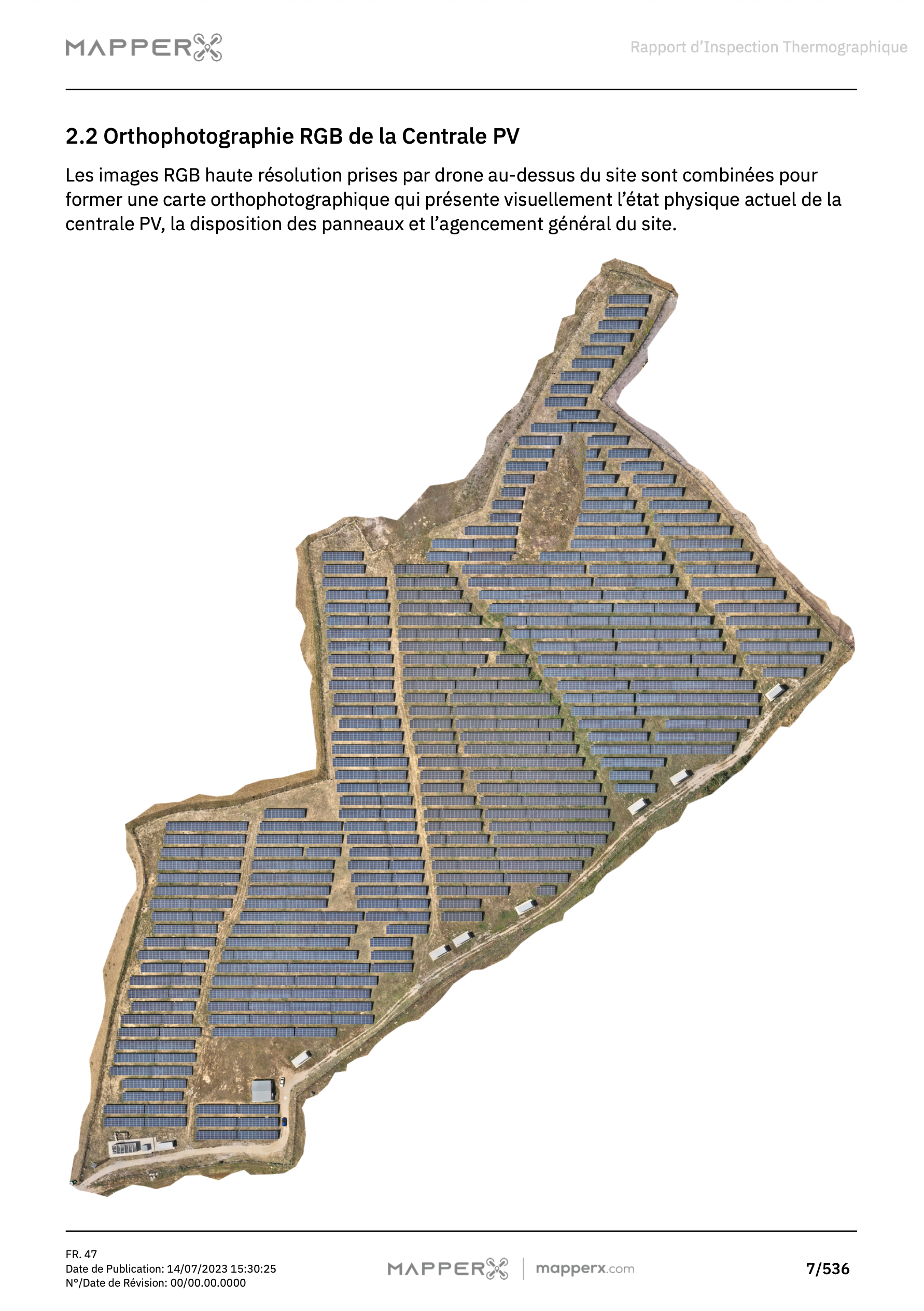

Après l’acquisition, les images sont reliées au plan de la centrale et revues. Les candidats sont confrontés aux images visibles, à la supervision et aux conditions de mesure. Les faux candidats dus aux reflets ou aux transitions météorologiques peuvent alors être écartés.

Lorsqu’une propriété électrique doit être confirmée, l’essai correspondant est réalisé séparément. Une différence de chaîne peut conduire à une mesure de courant ou de tension ; un doute sur l’isolation exige une mesure d’isolement.

Le rapport final conserve cette chaîne de preuve : conditions, image, localisation, constat, éventuelle vérification et limites. Une campagne thermique reste une photographie de l’état à un instant donné, pas une surveillance continue.
