IEC 62446-3: Termografia infravermelha exterior de centrais fotovoltaicas

A IEC 62446-3 trata da inspeção termográfica exterior de sistemas fotovoltaicos em operação. O objetivo é enquadrar a aquisição, interpretação e documentação de dados térmicos para que um achado possa ser analisado no contexto em que foi obtido e revisto posteriormente por pessoal competente.

O âmbito inclui equipamento, condições ambientais, procedimento de inspeção, competência do pessoal e relatório. Estes elementos não devem ser considerados isoladamente: uma câmara adequada não compensa uma irradiância instável, e boas condições meteorológicas não resolvem uma resolução insuficiente para o detalhe que se pretende observar.

O aspeto térmico de um módulo depende do seu estado elétrico e das condições existentes durante a aquisição. Uma imagem sem informação sobre irradiância, vento, temperatura do módulo ou geometria de observação tem valor interpretativo mais limitado.

A especificação técnica fornece, portanto, um enquadramento para produzir achados rastreáveis. Não transforma automaticamente uma diferença de temperatura num defeito confirmado e não substitui ensaios elétricos quando a decisão depende de uma grandeza que o termograma não mede.

A irradiância influencia diretamente o funcionamento elétrico dos módulos e a visibilidade de muitos padrões térmicos. Se variar rapidamente durante uma campanha, duas filas registadas com poucos minutos de diferença podem estar em estados térmicos diferentes. Uma comparação direta sem esse contexto pode induzir uma interpretação errada.

O vento altera o arrefecimento da superfície dos módulos. Uma zona localmente quente pode apresentar menor contraste com vento mais intenso, mesmo sem qualquer alteração no estado elétrico do componente. Por isso, o vento deve ser considerado na análise.

As nuvens também podem criar situações transitórias. Uma fila que acabou de voltar a receber sol depois de um período de sombra pode não estar termicamente estabilizada da mesma forma que outra fila exposta a condições constantes durante mais tempo.

A temperatura do módulo acrescenta contexto, mas não é uma fronteira universal entre condição aceitável e defeituosa. A IEC 62446-3 não impõe um intervalo único de temperatura aplicável a todos os módulos, tecnologias e centrais.

Reflexos e ângulo de visão são igualmente relevantes. O vidro pode refletir o céu, o solo, edifícios ou outros objetos e criar áreas aparentemente quentes ou frias. Um padrão suspeito deve, por isso, ser analisado também como possível efeito geométrico.

O procedimento deve começar pela definição do objetivo técnico. Procurar diferenças entre módulos exige uma resolução diferente daquela necessária para analisar um pequeno padrão numa célula ou numa ligação. Altura, ótica, velocidade e ângulo de observação devem ser escolhidos em função desse objetivo.

A resolução efetiva sobre o alvo é mais importante do que considerar apenas o número de píxeis do sensor. Um módulo pode estar claramente identificado numa imagem sem que exista detalhe suficiente para avaliar uma célula individual.

A competência do pessoal não se limita a pilotar um drone ou operar uma câmara térmica. O inspetor deve compreender o efeito da irradiância, vento, reflexos, focagem, geometria e condição elétrica, e deve distinguir uma observação térmica de uma conclusão sobre a causa.

O procedimento deve também definir o tratamento das áreas que não podem ser inspecionadas corretamente. Uma imagem desfocada, uma zona oculta ou um reflexo intenso não devem ser interpretados como resultado normal.

Numa inspeção termográfica com drone, o plano de voo faz parte do método. Uma rota otimizada apenas para cobrir mais área pode não proporcionar a resolução ou a geometria necessárias à pergunta de inspeção.

No software de inspeção são comuns rótulos como “célula”, “ponto quente”, “díodo” ou “string aberto”. Estas categorias podem ser úteis para organizar candidatos, mas não devem ser apresentadas como definições IEC quando a especificação não as define dessa forma.

Uma célula mais quente do que as células vizinhas demonstra, em primeiro lugar, uma diferença de comportamento térmico nas condições observadas. Danos, sombreamento, descasamento ou outros estados elétricos e físicos podem produzir padrões semelhantes. O termograma não determina automaticamente qual dessas hipóteses é a causa.

Padrões mais extensos podem ser compatíveis com determinados comportamentos dos díodos de bypass. A forma do padrão pode orientar a verificação, mas não confirma por si só que exista um díodo defeituoso.

Também podem surgir diferenças ao nível da string. Uma área completa pode aparecer mais quente ou mais fria devido à carga, a uma interrupção, ao sombreamento ou ao estado do inversor. A configuração elétrica e os dados de operação devem fazer parte da análise.

A distinção essencial é entre achado e causa confirmada. O primeiro descreve o que foi observado; a segunda exige evidência adequada ao mecanismo que se pretende demonstrar.

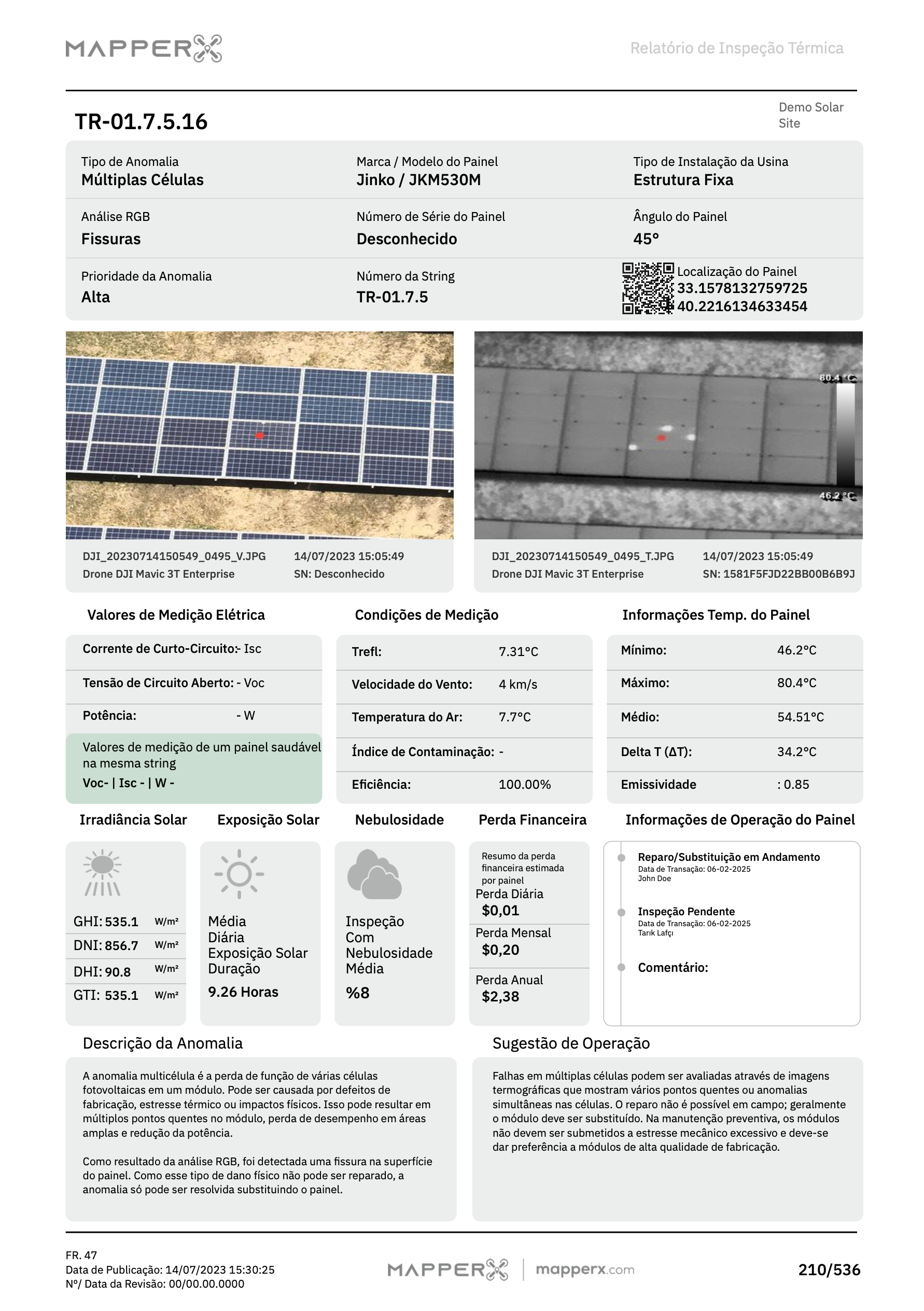

Um relatório utilizável deve permitir reconstruir a inspeção. Deve indicar quem executou o trabalho, quando foi realizado, quais as áreas cobertas e qual o equipamento ou configuração utilizados durante a campanha.

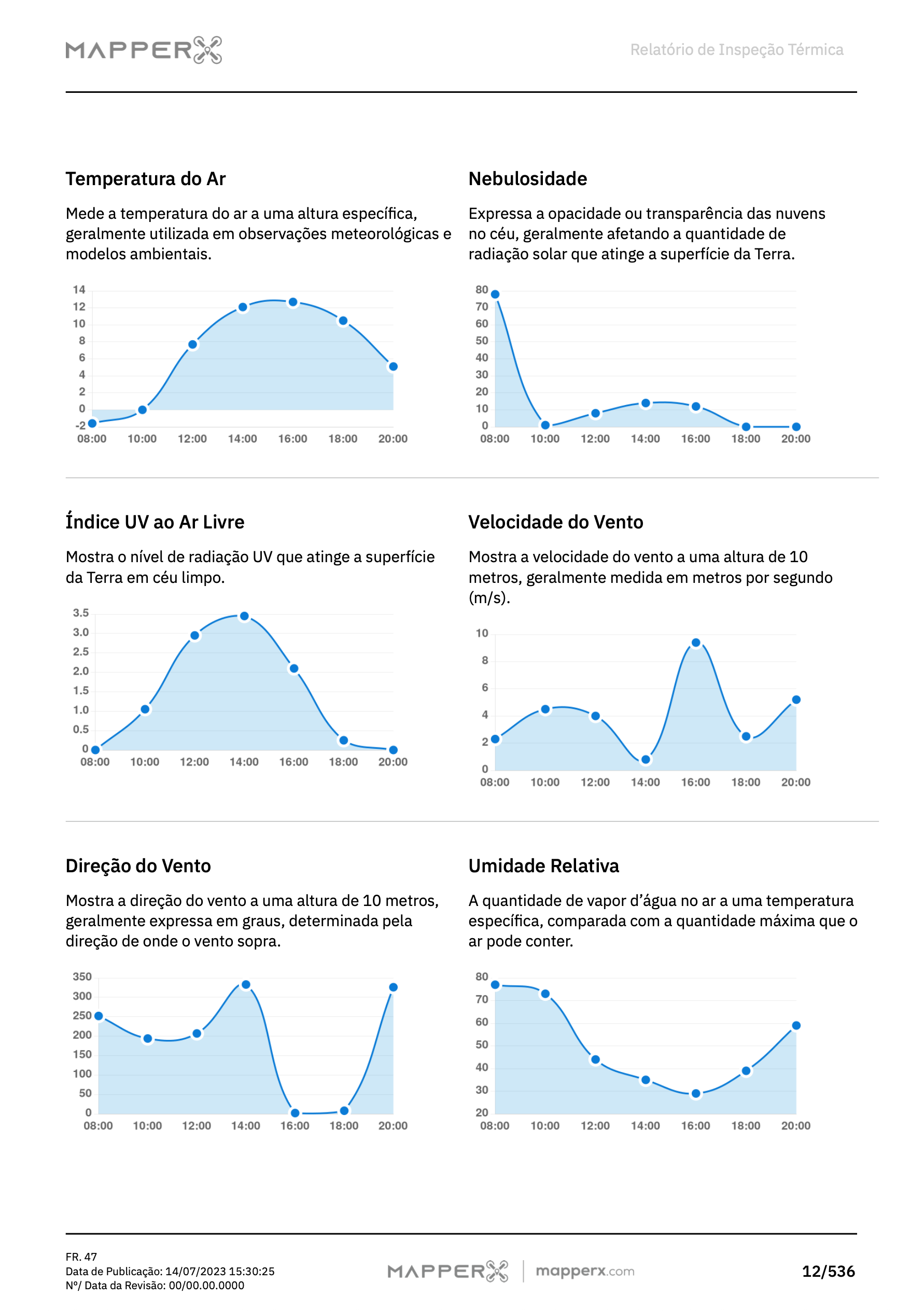

As condições relevantes devem acompanhar os achados. Irradiância, vento, nebulosidade e temperatura do módulo ajudam a interpretar as imagens. Numa inspeção termográfica com drone, altura, rota, ângulo de visão e configuração da câmara podem também ser informações importantes.

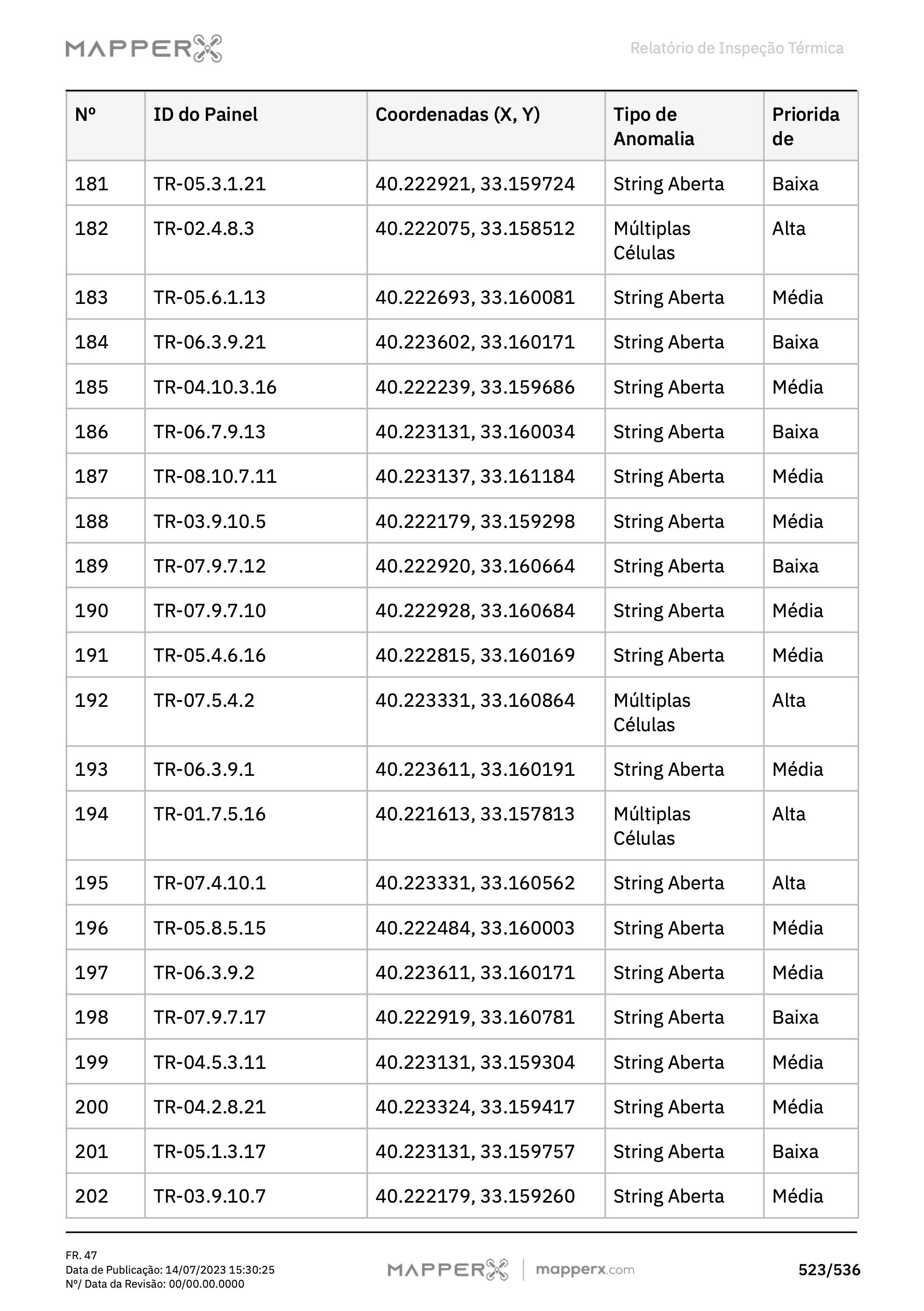

Cada achado deve ficar ligado a uma localização física clara. Fila, módulo, string ou outro identificador devem permitir que outra equipa encontre exatamente o mesmo componente numa verificação posterior.

Os termogramas que sustentam o achado devem ser conservados com o contexto adequado. Imagens visíveis podem ajudar a identificar sujidade, sombreamento, vegetação ou danos físicos que alterem a interpretação térmica.

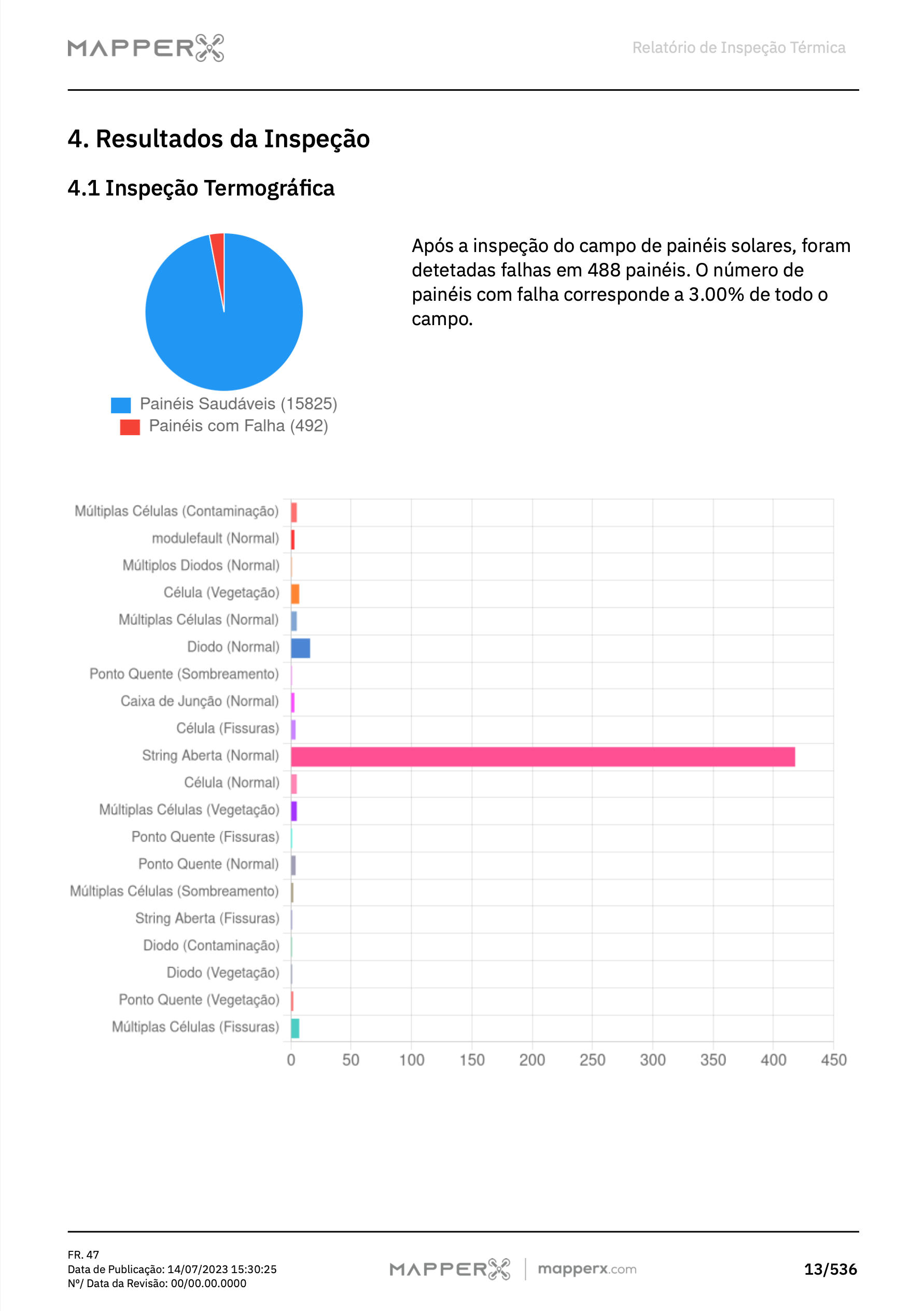

O relatório deve ainda distinguir entre candidato, achado revisto e causa confirmada. Áreas não inspecionadas ou não interpretáveis devem aparecer explicitamente como limitações, em vez de serem tratadas silenciosamente como normais.

A IEC 62446-3 não é um algoritmo de software. Não estabelece como uma aplicação deve detetar automaticamente uma anomalia, atribuir uma gravidade ou decidir que um módulo tem de ser substituído.

Também não define um intervalo único de temperatura válido para todas as instalações. O significado de uma diferença depende da irradiância, vento, temperatura do módulo, tecnologia, estado elétrico e natureza do padrão observado.

A especificação não substitui ensaios elétricos. Um termograma não mede diretamente resistência de isolamento, polaridade, tensão em circuito aberto, corrente de curto-circuito ou continuidade de um condutor de proteção.

Também não determina, isoladamente, a conformidade global de uma central. Consoante o âmbito da avaliação, podem ser necessárias outras inspeções, medições e verificações documentais.

Num fluxo de trabalho prático, começa-se por definir a pergunta, o âmbito e o nível de detalhe necessário. Só depois se selecionam o equipamento, a geometria e as condições de aquisição capazes de produzir informação adequada.

Durante o voo ou a recolha, as condições devem ser acompanhadas. Alterações rápidas de nuvens, reflexos fortes, vento que prejudique a comparação ou perda de focagem podem obrigar a repetir parte da inspeção ou a declarar uma limitação.

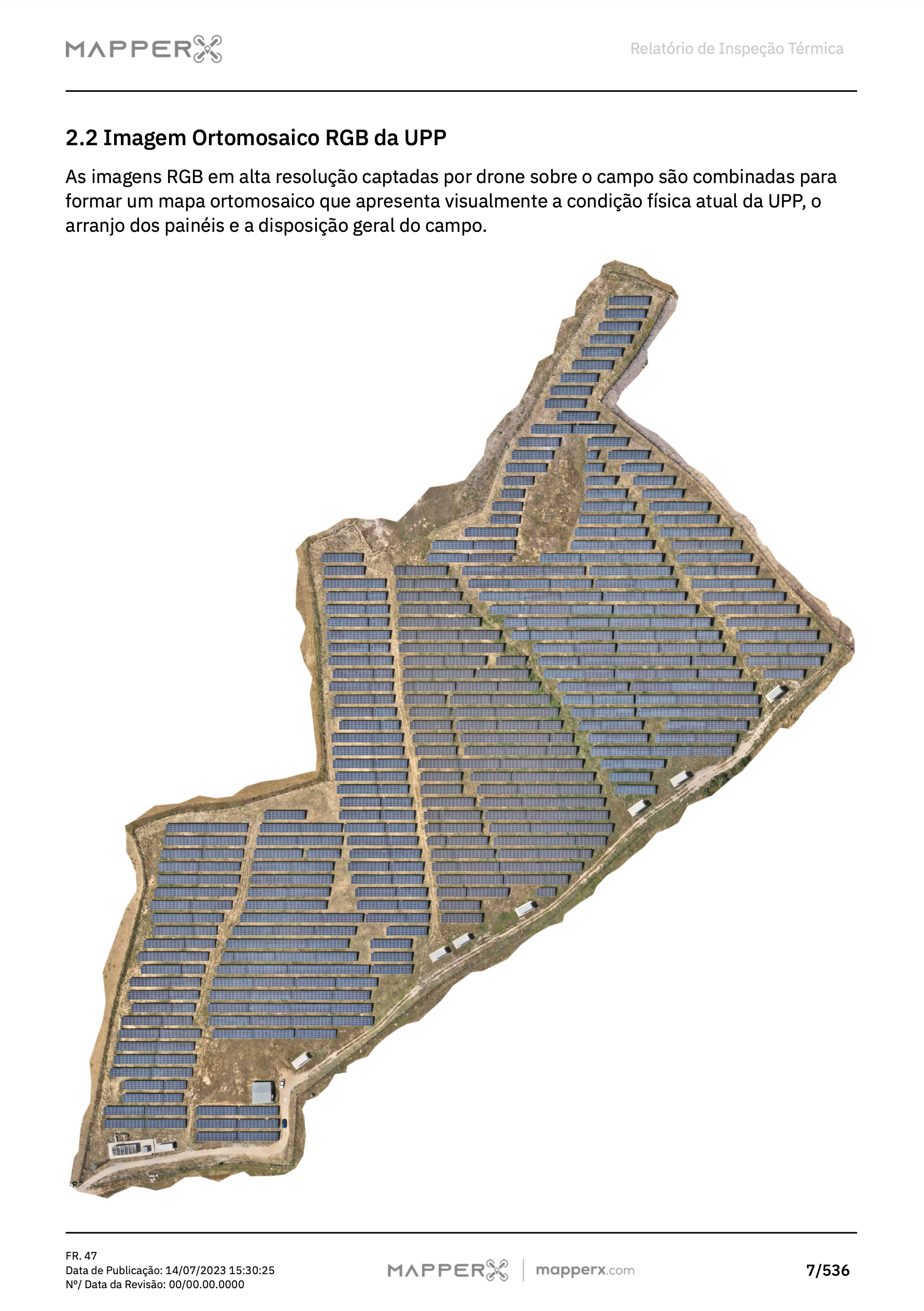

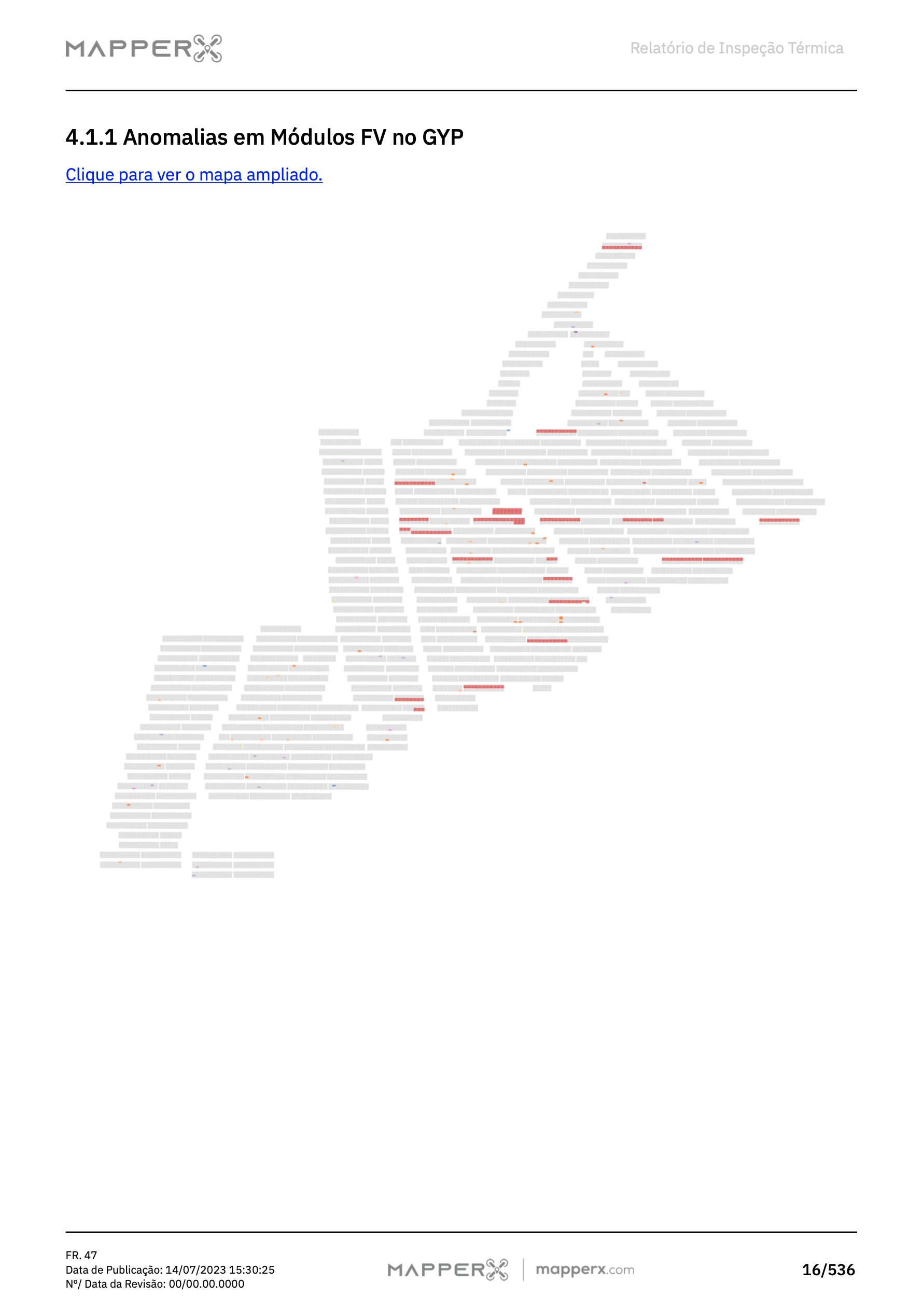

Depois da aquisição, as imagens são associadas ao layout da central e comparadas com imagens visíveis e dados de monitorização. Os candidatos considerados plausíveis passam então para a verificação técnica apropriada.

Se a questão for elétrica, segue-se uma medição elétrica. Uma string anómala pode justificar medições de corrente ou tensão; uma suspeita de isolamento requer a medição específica de resistência de isolamento.

O relatório final liga condições, imagem, localização, achado, eventual verificação e limites. Uma campanha termográfica continua a ser uma observação num determinado momento e não constitui monitorização contínua.
