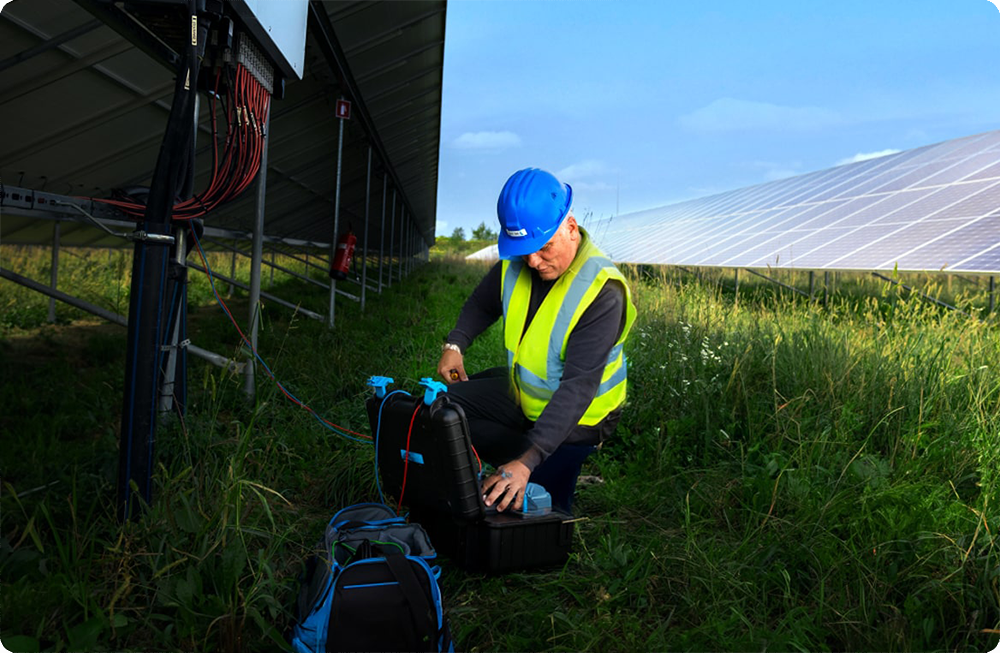

PV-Strangsammelkasten-Prüfung

Ein Strangsammelkasten führt die DC-Leitungen mehrerer PV-Stränge zusammen, bevor die Energie zum Wechselrichter oder zu einer weiteren DC-Verteilung weitergeführt wird. Je nach Ausführung enthält er unter anderem Sicherungen, Trenn- oder Schaltelemente, Überspannungsschutz, Strommessung, Sammelschienen, Anschlussklemmen und Einrichtungen für den Schutzleiter. Die Prüfung muss deshalb immer auf den tatsächlich verbauten Aufbau abgestimmt werden.

Zu Beginn wird kontrolliert, ob die Kennzeichnung der Stränge mit Plänen, Kabellisten und der tatsächlichen Verdrahtung übereinstimmt. Falsche oder fehlende Bezeichnungen erschweren spätere Fehlersuche erheblich und können dazu führen, dass Messungen einem falschen Strang zugeordnet werden. Eine saubere Zuordnung ist daher Teil der technischen Prüfung und nicht nur eine Frage der Dokumentation.

Anschließend werden Polarität, Anschlusszustand und vorhandene Schutzeinrichtungen geprüft. Sicherungen, Überspannungsschutz oder Trenneinrichtungen sollten nicht allein deshalb als funktionsfähig gelten, weil sie sichtbar eingebaut sind. Typ, Auslegung, Anschluss und Zustand müssen mit der Anlagendokumentation und dem vorgesehenen Stromkreis übereinstimmen.

Messwerte wie Strangstrom oder Spannung werden mit der elektrischen Auslegung und, soweit sinnvoll, mit vergleichbaren Strängen abgeglichen. Eine Abweichung ist zunächst ein Befund. Sie beweist noch nicht, ob die Ursache im Modul, in der Verkabelung, im Strangsammelkasten oder an einer anderen Stelle liegt.

Ein wesentlicher Zweck der Prüfung ist die Kontrolle, ob die vorgesehenen Stränge tatsächlich an den richtigen Eingängen angeschlossen sind. Vertauschte Leitungen, umgekehrte Polarität, offene Stränge, lose Anschlüsse oder von der Planung abweichende Verdrahtung können während der Inbetriebnahme oder nach Wartungsarbeiten entstehen.

Die Prüfung dient außerdem dazu, die Funktion und den Zustand der im Kasten eingebauten Geräte zu beurteilen. Dazu gehören beispielsweise Sicherungen, Überspannungsschutzgeräte, Trennelemente, Messkanäle und Anschlussklemmen. Ein beschädigtes oder falsch eingesetztes Bauteil kann den Betrieb beeinflussen, ohne dass dies bei einer reinen Sichtkontrolle der Module erkennbar wäre.

Auch bei der Verlustsuche ist der Strangsammelkasten ein sinnvoller Prüfpunkt. Wenn ein Strang unter vergleichbaren Bedingungen einen deutlich anderen Strom liefert als benachbarte Stränge, kann die Prüfung helfen, den Suchbereich einzugrenzen. Die Messung zeigt jedoch zunächst nur die Abweichung und nicht automatisch deren Ursache.

Ein weiterer Schwerpunkt ist die DC-Sicherheit. Beschädigte Isolierung, lose Leiter, ungeeignete Sicherungen, fehlerhafte Kabelverschraubungen oder Wasser im Gehäuse können Zustände erzeugen, die weiter untersucht werden müssen. Der Test ist damit Bestandteil einer elektrischen Zustandsbewertung, aber kein vollständiger Sicherheitsnachweis für die gesamte PV-Anlage.

Vor der Prüfung müssen Stromlaufpläne, Stranglisten, Geräteunterlagen und der vorgesehene Prüfumfang bekannt sein. Das Prüfteam sollte wissen, welche Stränge im Kasten ankommen, wie die Schutzgeräte angeordnet sind und welche Teile im spannungsfreien Zustand beziehungsweise im Betrieb geprüft werden sollen.

Spannungsfreie Prüfungen und Messungen unter Betriebsbedingungen sind klar voneinander zu trennen. Eine Sichtkontrolle an inneren Bauteilen kann eine Freischaltung erfordern, während ein Strangstrom nur unter einem definierten Betriebszustand sinnvoll bewertet werden kann. Das Prüfverfahren muss deshalb für jeden Arbeitsschritt den erforderlichen Anlagenzustand festlegen.

PV-Stränge können bei ausreichender Einstrahlung weiterhin Spannung führen, auch wenn der Wechselrichter abgeschaltet wurde. Das Ausschalten eines Wechselrichters darf daher nicht mit vollständiger Spannungsfreiheit des DC-Bereichs gleichgesetzt werden. Vor Arbeiten sind die dafür vorgesehenen Freischalt- und Prüfverfahren anzuwenden.

DC-Steckverbinder dürfen nicht unter Last getrennt werden, wenn sie dafür nicht vorgesehen sind. Das Gleiche gilt für Sicherungshalter oder andere Komponenten, die keine geeignete Lasttrennfunktion besitzen. Das Öffnen eines stromführenden DC-Stromkreises kann einen Lichtbogen verursachen und Personen sowie Betriebsmittel gefährden.

Geeignete Messgeräte, Leitungen und persönliche Schutzmaßnahmen müssen zur vorhandenen DC-Spannung und zum möglichen Strom passen. Die Prüfung gehört in die Hände von Personen, die den Anlagenaufbau und die Risiken des Gleichstromsystems fachlich beurteilen können.

Ein häufiger Messwert ist der Strom einzelner Stränge. Sind Modulanzahl, Orientierung, Einstrahlung und weitere Betriebsbedingungen vergleichbar, können die Strangströme miteinander verglichen werden. Eine erkennbare Abweichung kann auf Verschattung, Verschmutzung, einen offenen Strompfad, Modulprobleme, einen Fehler im Anschluss oder andere Ursachen hinweisen.

Auch Spannungsmessungen können Teil der Prüfung sein. Sie helfen beispielsweise dabei, Polarität, Strangkonfiguration oder einen unterbrochenen Stromkreis zu überprüfen. Ob Leerlaufspannung oder eine Spannung im Betriebszustand gemessen wird, muss aus dem gewählten Prüfverfahren hervorgehen.

Die Polarität ist besonders bei Inbetriebnahme und nach Änderungen wichtig. Kabelkennzeichnung und Farbe sind dafür allein nicht ausreichend, wenn die elektrische Zuordnung nicht sicher nachvollziehbar ist. Eine geeignete Spannungsmessung kann bestätigen, ob positive und negative Leiter korrekt zugeordnet sind.

Ein Isolationswiderstandstest kann im Rahmen einer weitergehenden elektrischen Prüfung sinnvoll sein, wenn der Verdacht auf unerwünschte Ableitpfade besteht. Dabei muss berücksichtigt werden, welche elektronischen Komponenten oder Überspannungsschutzgeräte angeschlossen sind und welche Prüfspannung für die konkrete Schaltung geeignet ist.

Messwerte sollten niemals losgelöst vom Anlagenzustand interpretiert werden. Einstrahlung, Modultemperatur, Verschattung, Wechselrichterzustand und unterschiedliche Strangkonfigurationen können plausible Unterschiede erzeugen, ohne dass ein Defekt vorliegt.

Ein brauchbarer Prüfbericht nennt eindeutig den geprüften Strangsammelkasten und die darin betrachteten Stromkreise. Strangbezeichnungen sollten so dokumentiert sein, dass ein anderes Team die gleichen Leitungen später ohne erneute Zuordnungsarbeit finden kann.

Für jede Messung sollten Datum, Messgerät, Messfunktion und Ergebnis erfasst werden. Wo Umgebungs- oder Betriebsbedingungen die Interpretation beeinflussen, gehören auch Einstrahlung, Modultemperatur oder andere relevante Angaben in die Dokumentation.

Es sollte klar erkennbar sein, welche Prüfungen spannungsfrei und welche bei laufender Anlage erfolgt sind. Ein Stromwert ohne Angabe zum Betriebszustand ist nur begrenzt interpretierbar. Gleiches gilt für eine Spannung, wenn nicht klar ist, an welchen Punkten und unter welcher Schaltung sie gemessen wurde.

Sichtbefunde und Messwerte sollten getrennt dokumentiert werden. „Verfärbung an Sicherungshalter“ ist ein visueller Befund, „Strangstrom weicht von vergleichbaren Strängen ab“ ein elektrischer Befund. Eine Ursachenfestlegung sollte erst erfolgen, wenn dafür ausreichende Nachweise vorliegen.

Nicht geprüfte Stromkreise, fehlender Zugang oder unsichere Messbedingungen müssen ausdrücklich genannt werden. Ein nicht geprüfter Strang darf nicht so dokumentiert werden, als sei sein Zustand bestätigt.

Zu den häufigen Befunden gehören fehlende oder falsche Kennzeichnungen, vertauschte Polarität, offene Stränge, ausgelöste oder ungeeignete Sicherungen und lose Anschlussstellen. Auch beschädigte Isolierung, Korrosion, Wasser im Gehäuse, verschlissene Kabelverschraubungen oder auffällige Überspannungsschutzgeräte können festgestellt werden.

Unterschiedliche Strangströme sind ebenfalls ein typischer Anlass für weitere Untersuchungen. Der Grund kann innerhalb des Strangs liegen, etwa bei Verschattung, Verschmutzung oder einem Modulproblem, aber auch im Sammelkasten, in der Verkabelung oder bei der Messung selbst.

Verfärbungen oder Spuren thermischer Belastung an Klemmen und Sicherungshaltern sollten gezielt geprüft werden. Sie können auf erhöhte Übergangswiderstände oder andere elektrische Probleme hindeuten, beweisen diese Ursache aber nicht allein.

Auch Messfehler sind möglich. Falsche Messbereichswahl, ungeeignete Stromzange, schlechte Kontaktierung, wechselnde Einstrahlung oder der Vergleich technisch unterschiedlicher Stränge können scheinbare Auffälligkeiten erzeugen.

Ein Befund sollte deshalb vor einer Reparaturentscheidung plausibilisiert werden. Erst wenn Sichtprüfung, Messung und Anlagenkontext zusammenpassen, lässt sich eine technische Maßnahme belastbar begründen.

Der Strangsammelkasten-Test weist nicht nach, dass der Wechselrichter mit maximal möglicher Effizienz arbeitet. Er beschreibt den Zustand der geprüften Stränge, Anschlüsse, Schutzkomponenten und Messgrößen innerhalb des festgelegten Prüfumfangs.

Ebenso ist er kein alleiniger Sicherheitsnachweis für die komplette PV-Anlage. Isolationswiderstand, Schutzleiter, Erdung, Modulzustand, Wechselrichterfunktionen und andere elektrische Eigenschaften können separate Prüfungen erfordern.

Thermografie kann ergänzende Hinweise liefern, wenn Anschlüsse oder andere Komponenten unter Last auffällige Temperaturen zeigen. IEC 62446-3 behandelt die Thermografie an in Betrieb befindlichen PV-Systemen im Außenbereich einschließlich Ausrüstung, Umgebungsbedingungen, Verfahren, Personalqualifikation und Berichterstattung. Sie ersetzt jedoch keine direkte elektrische Prüfung des Strangsammelkastens.

Ein normaler Strangstrom beweist nicht, dass alle Module und Verbindungen im Strang fehlerfrei sind. Umgekehrt beweist eine Abweichung noch keinen bestimmten Defekt.

Der Test ist deshalb ein Teil einer breiteren Zustandsbewertung. Seine Aussagekraft reicht genau so weit wie die tatsächlich geprüften Stromkreise, Messwerte und Geräte.
