Logiciel d’inspection thermographique des centrales photovoltaïques

Un logiciel d’inspection thermographique des centrales photovoltaïques organise les mesures infrarouges, le contexte visuel et les observations cartographiées en vue de leur examen technique. L’IEC 62446-3 porte sur l’inspection thermographique en extérieur des systèmes photovoltaïques en fonctionnement, notamment les équipements, les procédures d’inspection et les rapports. L’appellation d’un logiciel ou un préréglage ne suffit pas à établir qu’une inspection respecte cette spécification.

• Définit la terminologie fondamentale de l’analyse thermique
• Établit les conditions de base pour des mesures IR valides
• Favorise une évaluation cohérente selon une méthode documentée
• Normalise l’interprétation des écarts de température
• Favorise la répétabilité lorsque les conditions d’acquisition sont comparables
• Favorise la traçabilité lorsque les enregistrements sources sont conservés

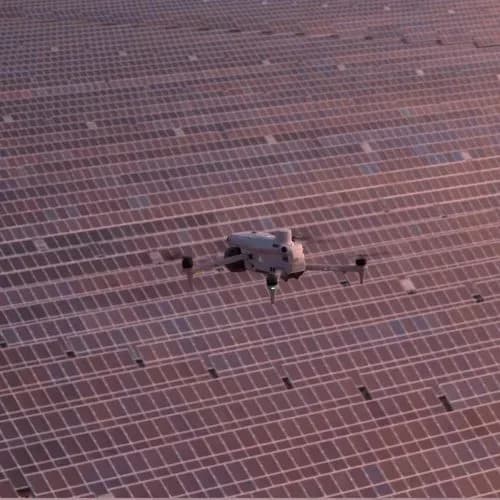

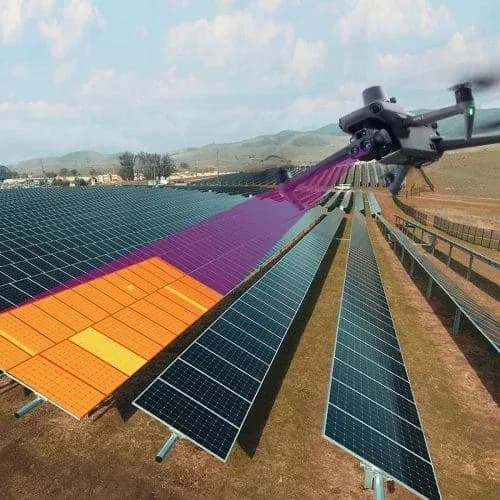

Cette section explique comment un logiciel d’inspection thermographique des centrales photovoltaïques est utilisé lors des opérations sur le terrain. Le processus comprend des contrôles environnementaux, la configuration du drone et des protocoles de capture d’images adaptés aux modules photovoltaïques. Ces étapes opérationnelles contribuent à la fiabilité des données thermiques ; la conformité dépend de la vérification des exigences d’inspection applicables.

• Consignez l’éclairement solaire dans le plan des modules et confirmez que les conditions sont adaptées
• Évaluez les effets du vent sur la sécurité du vol et le refroidissement des modules
• Consignez les variations de couverture nuageuse et les séquences d’images concernées
• Choisissez un angle de vue qui limite le rayonnement réfléchi
• Choisissez une résolution d’image adaptée à la taille de l’élément ciblé
• Utilisez une palette lisible ; conservez les données de température d’origine

L’inspection thermique peut révéler des profils anormaux de température de surface associés à une sous-performance ou à des problèmes d’équipement. Le profil oriente l’investigation ; il ne permet pas à lui seul d’établir précisément un défaut électrique ou structurel. Confirmez les observations avant de choisir les réparations à effectuer.

• Peut révéler la formation précoce de points chauds
• Signale des profils thermiques pouvant indiquer des chaînes inactives ou partiellement défaillantes
• Signale d’éventuels problèmes de diodes ou de connexions à confirmer
• Aide à prioriser les interventions susceptibles de réduire les pertes d’énergie
• Facilite les inspections de garantie et de réception
• Améliore le suivi à long terme des performances des actifs

MapperX organise les observations thermiques avec des éléments visuels cartographiés pour l’établissement des rapports. Les examinateurs doivent vérifier les enregistrements d’acquisition et les hypothèses de calcul, consigner les incertitudes et confirmer quelles tâches sont automatisées. La traçabilité dépend de la conservation des fichiers sous-jacents et de l’historique des examens.

• Conserve les relevés d’éclairement solaire et de vent pour examen
• Documente toute méthode de normalisation des écarts de température
• Consigne les hypothèses d’émissivité adaptées aux surfaces
• Utilise des catégories d’anomalies et de priorités explicitement définies
• Relie les observations à des emplacements vérifiés par rapport au plan de la centrale
• Produit des rapports précisant les éléments probants, le périmètre et les limites

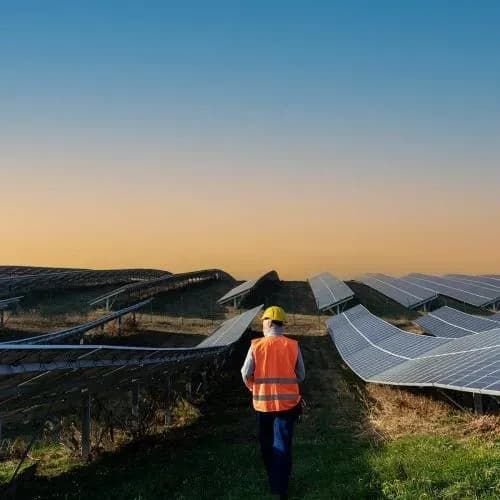

Ce logiciel est conçu pour les équipes techniques responsables de l’inspection, de la maintenance et de l’évaluation des performances des centrales photovoltaïques. Différents groupes professionnels s’appuient sur ces outils pour faciliter les évaluations de la qualité opérationnelle et de la sécurité. Le processus structuré accompagne aussi bien les ingénieurs de terrain que les décideurs.

• Techniciens d’exploitation et de maintenance
• Équipes de mise en service EPC
• Spécialistes en thermographie
• Experts d’assurance
• Gestionnaires d’actifs photovoltaïques
• Bureaux d’études et de conseil en ingénierie

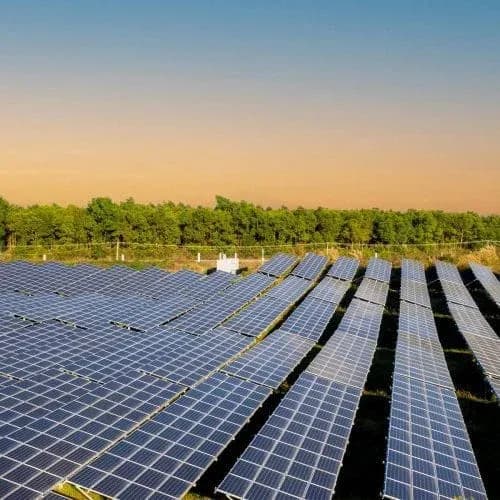

Les logiciels d’inspection thermographique des centrales photovoltaïques sont utilisés dans un large éventail d’installations photovoltaïques. Les centrales de grande puissance comme les petits systèmes en toiture bénéficient de cette évaluation thermique structurée. La méthodologie s’adapte à différents climats et types d’installations.

• Grandes centrales photovoltaïques au sol
• Installations en toiture de bâtiments commerciaux
• Installations photovoltaïques de sites industriels
• Installations photovoltaïques hybrides et en microréseau
• Petites installations distribuées
• Applications photovoltaïques hors réseau

• Faites voler votre drone : planifiez un vol thermique/RGB compatible et vérifiez un jeu d’images test.
• Payez rapidement et en toute sécurité : confirmez la prestation choisie et les conditions de paiement.
• Importez vos photos : chargez les fichiers originaux avec les données de position et d’acquisition.
• Recevez votre rapport en quelques clics : examinez les constats cartographiés et le rapport, puis affectez les vérifications sur site.

L’interface et les documents PDF sont disponibles en turc, anglais, allemand, français, espagnol, chinois, japonais, portugais, indonésien, italien et néerlandais.

Un logiciel d’inspection thermographique photovoltaïque organise les ensembles de données infrarouges et visuelles après leur collecte. Une plateforme utile doit conserver les conditions d’inspection, cartographier les observations sur le plan de la centrale, permettre aux examinateurs d’étudier les éléments probants et produire des rapports traçables, plutôt que de traiter la détection des anomalies comme un résultat isolé de l’IA.

Pour les équipes O&M, les besoins pratiques comprennent des observations géolocalisées, l’examen des images, la classification des anomalies, la génération de rapports, des options d’exportation et un moyen de suivre les vérifications ou la maintenance. L’IA peut accélérer l’examen, mais le processus doit toujours fournir des éléments probants transparents pour chaque observation.

Un fichier thermique conserve des informations de mesure qu’un logiciel compatible peut utiliser pour évaluer les températures. Une capture d’écran ou un aperçu colorisé peut montrer un point chaud apparent sans conserver ces mesures. Gardez le fichier d’origine et ses paramètres avec tout export annoté ; modifier la palette de couleurs n’augmente ni le niveau de détail du capteur ni la précision des températures.

Avant de comparer deux observations, vérifiez la référence utilisée pour ΔT, l’état de fonctionnement du module et si les images ont été acquises dans des conditions comparables. Les réflexions du ciel, des objets proches ou de l’aéronef peuvent modifier les températures apparentes. Les hypothèses d’émissivité et de température réfléchie influencent l’interprétation : un réglage fixe ne doit donc pas être présenté comme universellement correct pour toutes les surfaces photovoltaïques.

En cas d’observation contestée, examinez une autre image ou organisez une nouvelle observation avec une géométrie adaptée. Consignez une interprétation non résolue plutôt que d’imposer une catégorie de défaut. Une inspection thermique détaillée doit distinguer le profil observé, la cause présumée et la vérification recommandée. Une sous-performance électrique peut nécessiter un tracé de courbe I-V ou d’autres essais de circuit ; un rapport thermique ne remplace pas ces mesures.

Pourquoi l’éclairement solaire est-il important pour l’inspection thermique photovoltaïque ?

Le rayonnement solaire détermine le fonctionnement et l’échauffement des modules. Un éclairement faible ou variant rapidement peut atténuer ou modifier le contraste thermique, ce qui complique l’interprétation des observations. Consignez les conditions dans le plan des modules et appliquez la procédure d’acquisition convenue ; un seul seuil ne suffit pas à valider un jeu de données.

Comment respecter l’IEC 62446-3 ?

Utilisez une procédure d’inspection qui traite les exigences de la spécification relatives aux équipements, à l’acquisition, à l’interprétation et aux rapports. Le catalogue public de l’IEC définit le domaine d’application ; la conformité ne peut pas être déduite de la marque du logiciel.

Que représente ΔT lors d’une inspection photovoltaïque ?

ΔT est une différence de température entre l’élément inspecté et une référence précisée, telle qu’une zone ou un module comparable non affecté. Le rapport doit identifier cette référence et les conditions de mesure.

Comment MapperX contribue-t-il à la conformité ?

Un logiciel peut aider à organiser les éléments probants requis, mais l’équipe d’inspection doit définir la méthode applicable et vérifier sa mise en œuvre. Un rapport généré ne constitue pas à lui seul une preuve de conformité.

La thermographie peut-elle détecter directement les défaillances électriques ?

Non. Les profils thermiques peuvent indiquer des anomalies électriques, mais des mesures électriques ou d’autres contrôles sur site peuvent être nécessaires pour en confirmer la cause.

L’IA remplace-t-elle un ingénieur en thermographie ?

Non. L’IA peut aider à la détection et à l’organisation, tandis que la qualité d’acquisition, l’interprétation et les décisions de maintenance nécessitent toujours un examen technique approprié.

Peut-on utiliser un JPEG ordinaire pour analyser les températures ?

Uniquement s’il conserve effectivement des données de mesure compatibles. Un JPEG visuel ou une capture d’écran thermique exportée n’en contient généralement pas. Testez le fichier d’origine de la caméra plutôt que de vous fier à son extension.

Une autre palette de couleurs modifie-t-elle les températures mesurées ?

Non. Une palette modifie l’affichage des valeurs. Elle peut faciliter la visualisation des profils, mais elle n’améliore pas la résolution spatiale et ne supprime pas l’incertitude de mesure.
