Fonctionnement des panneaux solaires : comment ils produisent de l’électricité

Un module photovoltaïque transforme directement une partie de l’énergie lumineuse reçue en énergie électrique. Lorsque la lumière atteint les cellules semi-conductrices, elle permet la création et le déplacement de charges électriques. Une tension apparaît alors aux bornes de la cellule, et un courant peut circuler lorsque le circuit est fermé.

Pour comprendre une centrale, il n’est pas nécessaire de détailler toute la physique du semi-conducteur. Il faut surtout retenir que le comportement électrique dépend des conditions réelles. L’irradiance influence fortement le courant disponible, tandis que la température des cellules modifie notamment la tension.

Un module ne produit donc pas une puissance fixe du matin au soir. Soleil, nuages, ombrage, température, salissure et état du circuit font évoluer son fonctionnement. Les valeurs nominales inscrites sur une fiche technique correspondent à des conditions de référence, pas à une promesse de production constante sur le terrain.

Cette distinction est importante pour l’inspection. Un écart de mesure n’est interprétable que si l’on sait dans quelles conditions il a été observé.

Les cellules sont interconnectées à l’intérieur du module afin de fournir des niveaux de tension et de courant adaptés à l’utilisation photovoltaïque. Plusieurs modules sont ensuite raccordés en série pour former une chaîne, et plusieurs chaînes peuvent alimenter un ou plusieurs points de suivi du point de puissance maximale d’un onduleur.

Dans une mise en série, le même courant traverse les éléments du circuit. Si une partie de la chaîne limite ce courant, le comportement du reste de la série peut également être affecté. Les diodes de dérivation peuvent modifier la manière dont certaines zones se comportent, mais elles n’effacent pas tous les effets de l’ombrage ou d’un défaut.

L’expression « maillon faible » est donc utile uniquement si l’on tient compte de l’architecture réelle. La configuration des chaînes, le fonctionnement des diodes, l’onduleur et la répartition des MPPT déterminent la manière dont un problème local peut se répercuter.

Cette hiérarchie est également utile pour l’inspection. Une anomalie thermique au niveau d’une cellule, une tension inhabituelle au niveau d’un module et un écart de production au niveau d’une chaîne sont trois observations situées à des niveaux différents du même système.

L’objectif du diagnostic n’est pas de confondre ces niveaux, mais de déterminer à quel endroit l’écart commence réellement.

L’irradiance est l’une des principales grandeurs qui déterminent la quantité d’énergie disponible pour le générateur PV. Lorsque moins de lumière atteint les cellules, le courant disponible diminue généralement. La météo, l’angle du soleil et les obstacles présents autour de l’installation influencent donc directement le fonctionnement.

La température des cellules joue également un rôle. Pour des modules en silicium cristallin, une augmentation de la température des cellules à irradiance comparable réduit généralement la tension et peut réduire la puissance disponible. L’effet exact dépend du module et de ses caractéristiques documentées.

L’ombrage peut toucher une cellule, une partie de module, un module complet ou plusieurs chaînes. Son impact dépend de la géométrie de l’ombre, de la disposition des cellules, des diodes de dérivation et de l’architecture électrique du système.

La salissure agit elle aussi en réduisant ou en répartissant différemment la lumière reçue par les cellules. Poussière, pollens, déjections d’oiseaux, résidus agricoles ou autres dépôts ont des effets variables selon leur distribution, la pente du module et les conditions du site.

Enfin, l’état électrique intervient indépendamment de la ressource solaire. Une connexion ouverte, un fusible, une connexion résistive, un problème d’isolement ou l’état de l’onduleur peuvent modifier la production même lorsque l’irradiance est correcte.

Les données de production constituent souvent le premier signal. Une chaîne peut produire différemment de chaînes comparables, ou un onduleur peut signaler un état inhabituel. Ces informations permettent de cibler une zone, mais pas de conclure immédiatement sur la cause.

Les défauts visibles forment une deuxième catégorie. Verre cassé, cadre déplacé, boîtier de jonction endommagé, végétation, câble détérioré ou forte salissure peuvent être documentés directement. Leur conséquence électrique doit parfois être vérifiée séparément.

La thermographie apporte une troisième information. Une cellule chaude, un motif sur une partie du module, une connexion échauffée ou une chaîne au comportement thermique inhabituel peuvent orienter l’inspection vers un emplacement précis.

Les mesures électriques répondent ensuite à des questions spécifiques. Tension en circuit ouvert, courant de court-circuit, courbe courant-tension, résistance d’isolement ou continuité ne décrivent pas les mêmes propriétés.

Ces signes ne sont donc pas interchangeables. Ils deviennent plus utiles lorsqu’ils peuvent être reliés au même module, à la même chaîne ou au même événement de fonctionnement.

Une cellule chaude n’est pas automatiquement une cellule défectueuse. Ombrage, reflet, état de la chaîne ou autres conditions peuvent produire un motif thermique qui ressemble à une anomalie interne. Une revue du contexte est nécessaire avant toute conclusion.

Une tension correcte ne garantit pas non plus que le module se comporte normalement sous charge. Une connexion résistive, un problème de courant ou une dégradation particulière peut ne pas apparaître clairement dans une seule mesure de tension.

Un dommage visible ne suffit pas toujours à déterminer l’impact électrique. Une marque de surface peut être peu significative, alors qu’un petit défaut de connexion peut avoir davantage de conséquences sans être évident depuis une image générale.

Les données de production ont la même limite. Une baisse indique un changement de comportement, mais elle peut être liée à la météo, à l’ombrage, à la salissure, à l’onduleur ou à un défaut de circuit.

Le diagnostic devient donc plus solide lorsque plusieurs observations indépendantes convergent. Localiser, vérifier puis documenter est généralement plus fiable que de transformer un signal unique en conclusion définitive.

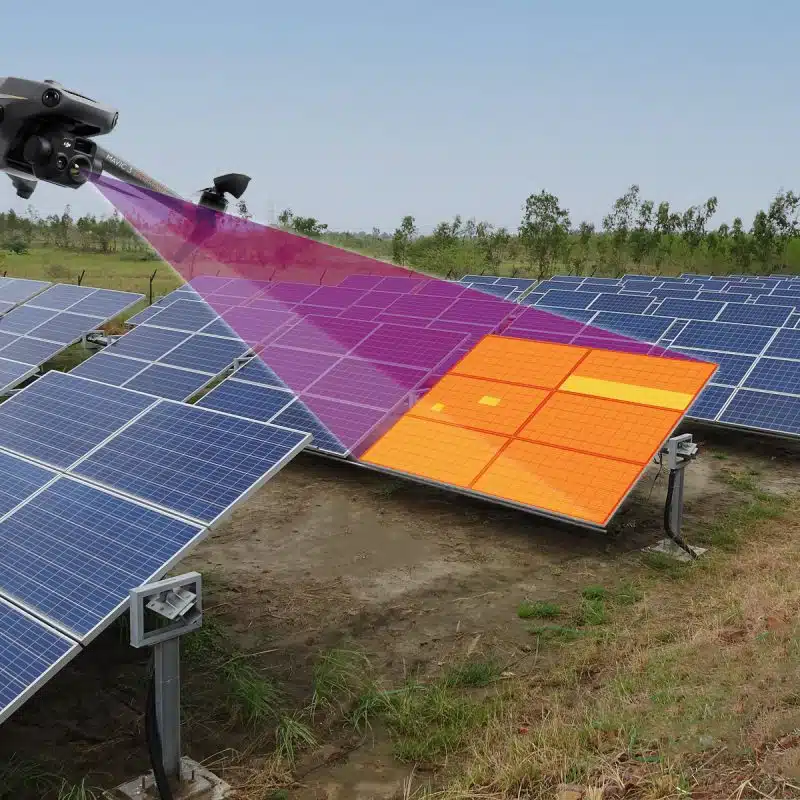

Sur une grande centrale, un vol peut réduire la zone de recherche. Des images visibles et thermiques sont collectées le long d’une trajectoire planifiée, puis associées aux rangées, modules ou chaînes correspondants. La qualité de cette association est importante pour permettre une vérification sur le terrain.

Pour la thermographie, les conditions d’acquisition sont déterminantes. L’IEC 62446-3 traite de l’inspection thermographique extérieure des systèmes PV en fonctionnement, notamment de l’équipement, des conditions ambiantes, de la procédure, de la compétence du personnel et du rapport. Elle ne fixe pas un intervalle de température unique valable pour toutes les installations.

Irradiance, vent, nuages, température du module, reflets et angle de vue doivent être pris en compte. La résolution doit également être suffisante pour la taille du défaut recherché. Une cellule ne peut pas être évaluée correctement si elle n’occupe qu’une partie trop faible de l’image.

Après le vol vient la revue. Les candidats sont confrontés aux images visibles, au plan de la centrale, aux données de supervision et aux conditions d’acquisition. Les faux candidats dus aux reflets ou à la météo peuvent ainsi être écartés.

La partie électrique reste distincte. Si la question concerne le courant, la tension, l’isolation ou la courbe courant-tension, une mesure adaptée doit être réalisée directement sur le circuit concerné.

Une décision de maintenance commence par une localisation fiable. L’équipe doit savoir quel module, quelle chaîne ou quel équipement a produit le signal. Sans cette étape, même une observation pertinente peut être difficile à exploiter sur une grande centrale.

Il faut ensuite distinguer ce qui a été observé de ce qui a été démontré. Un motif thermique reste un constat thermique tant qu’une autre preuve n’a pas établi le mécanisme responsable. Une mesure électrique apporte un autre niveau de preuve, limité à la grandeur réellement mesurée.

Le dossier devrait relier l’image, la date, les conditions, la mesure de confirmation et l’action de maintenance. Après réparation, une nouvelle mesure ou une nouvelle inspection peut montrer si le comportement observé a changé.

Une seule inspection n’est pas une surveillance continue. Un défaut intermittent peut manquer au moment du contrôle, et un nouvel événement peut apparaître plus tard.

Le rôle d’un logiciel est de structurer ces informations et de maintenir leur traçabilité. Il ne remplace ni la mesure électrique ni la décision technique sur l’état réel du module ou de la chaîne.
