Inspection thermique photovoltaïque par drone
Inspection thermique photovoltaïque par drone : un fonctionnement efficace des centrales exige un entretien et une inspection réguliers des panneaux.
Ce qu’est l’inspection thermique par drone

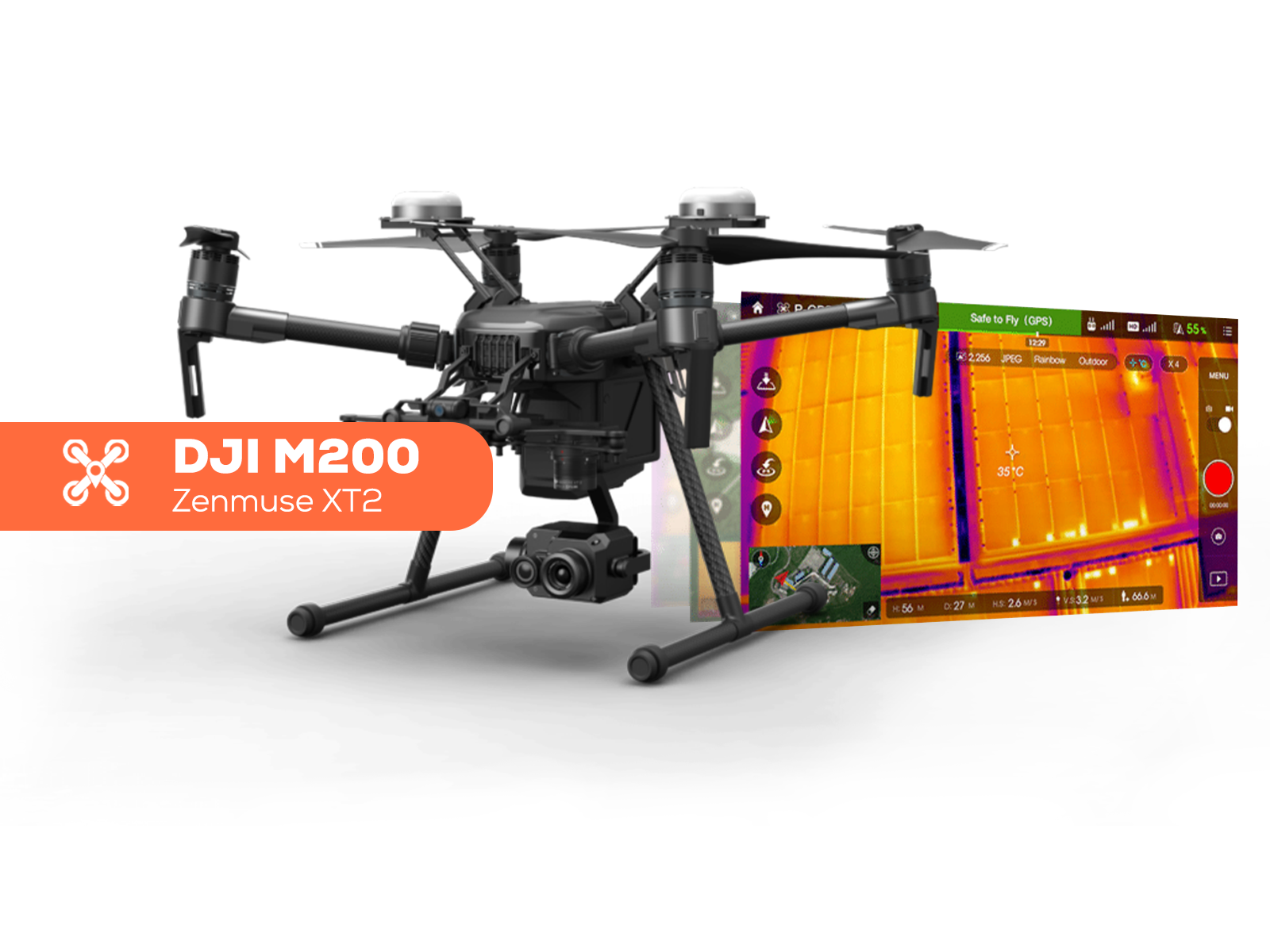

La thermographie par drone consiste à observer des modules photovoltaïques en fonctionnement avec une caméra infrarouge portée par un aéronef télépiloté. Elle permet de rechercher des différences de température entre cellules, modules, chaînes ou certaines connexions sur une surface plus large qu’une inspection manuelle effectuée depuis un seul point.
Le thermogramme représente un comportement thermique. Il peut montrer qu’un module se comporte différemment de modules comparables, mais il ne fournit pas automatiquement la cause de cette différence.
Une cellule chaude peut être liée à plusieurs phénomènes. Un motif plus large peut être compatible avec le fonctionnement d’une diode de dérivation, tandis qu’une connexion échauffée peut justifier un contrôle ciblé. Dans tous ces cas, l’image reste une observation à replacer dans son contexte.
La thermographie par drone est donc une méthode de dépistage, de localisation et de documentation. Elle devient plus utile lorsqu’elle est reliée aux données de supervision, à l’inspection visible et aux mesures électriques pertinentes.
Ce que le drone apporte à l’inspection
Le drone permet d’acquérir des images depuis une géométrie relativement répétable et de couvrir de nombreuses rangées selon un plan de vol défini. Cette organisation facilite la comparaison spatiale entre modules et la localisation des candidats.
Une caméra visible peut être utilisée avec la caméra thermique. Elle aide à reconnaître salissure, verre cassé, végétation, ombrage ou objets qui peuvent expliquer une partie du comportement thermique observé.
La position des images est également utile pour l’entretien. Lorsqu’un candidat est associé à un module ou une chaîne, l’équipe peut se rendre directement à cet emplacement pour effectuer la vérification nécessaire.
Le drone ne remplace toutefois pas l’accès au sol. Connecteurs, boîtiers de jonction, câbles, mesures de tension, courant ou isolement nécessitent toujours une intervention directe lorsque ces éléments doivent être contrôlés.
La technologie aérienne réduit donc surtout le périmètre de recherche. Sa valeur dépend de la qualité des données et de la manière dont elles sont intégrées au processus d’inspection.
Comment se déroule une inspection
La première étape est la planification. Il faut définir les zones à couvrir, la résolution nécessaire et la taille du phénomène que l’on souhaite détecter. Un objectif à l’échelle du module ne demande pas la même configuration qu’une recherche de petits motifs de cellules.
Les conditions d’acquisition sont ensuite évaluées. Irradiance, vent, nuages et température du module influencent la manière dont les différences thermiques apparaissent. L’angle de vue doit aussi limiter les réflexions sur le verre.
IEC 62446-3 traite de la thermographie extérieure des systèmes PV en fonctionnement. Elle couvre l’équipement, les conditions ambiantes, la procédure, la compétence du personnel et le rapport ; elle ne fixe pas un intervalle de température unique applicable à toutes les centrales.
Pendant la collecte, les zones mal visibles, floues ou affectées par des réflexions importantes doivent être identifiées. Elles ne doivent pas être considérées automatiquement comme inspectées avec succès.
La revue associe ensuite les images à la centrale, compare les candidats avec les images visibles et examine les données de supervision disponibles. Le rapport final distingue observation, vérification et conclusion.
Pourquoi les conditions d’acquisition doivent être comparables
La valeur d’une comparaison diminue rapidement lorsque les conditions diffèrent fortement entre deux acquisitions. Un même module peut apparaître plus chaud ou plus froid simplement parce que l’irradiance ou le vent ont changé.
Les passages nuageux sont particulièrement problématiques. Une rangée qui vient de retrouver le soleil peut être dans un état thermique transitoire, tandis qu’une autre est déjà stabilisée. Comparer directement ces images peut créer de faux écarts.
La température du module doit également être conservée avec le jeu de données. Elle permet de comprendre l’état thermique général, sans servir de seuil universel de conformité.
La géométrie influence aussi le résultat. Une variation d’angle peut modifier les réflexions, et une hauteur différente change le nombre de pixels disponibles sur une cellule ou un module.
Répéter exactement le même itinéraire de drone ne suffit donc pas. La comparabilité repose à la fois sur la géométrie, les conditions ambiantes, l’état électrique et la qualité des images.
Des constats thermiques à la vérification électrique
Une cellule chaude ou un motif inhabituel sur un module constitue un constat thermique. La prochaine étape consiste à déterminer quelle propriété doit être vérifiée pour comprendre ce constat.
Une courbe I-V peut être pertinente lorsqu’on souhaite étudier le comportement courant-tension d’un module ou d’une chaîne. Une mesure de Voc ou de courant peut répondre à d’autres questions sur la configuration et le fonctionnement électrique.
La résistance d’isolement devient importante lorsqu’un dommage, de l’humidité ou une dégradation de câble fait suspecter un problème d’isolation. La thermographie ne mesure pas cette grandeur.
Une connexion échauffée peut nécessiter un contrôle physique ou une mesure spécifique. Là encore, le thermogramme localise l’équipement, mais ne donne pas directement la résistance de contact.
L’essai doit donc être choisi selon l’hypothèse technique. Accumuler plusieurs mesures sans lien avec le constat initial ne remplace pas un processus de vérification structuré.
Où le logiciel aide et où il n’aide pas
Le logiciel peut organiser les images, les relier à la cartographie de la centrale et conserver l’historique d’un module ou d’une chaîne. Cette fonction est particulièrement utile lorsque plusieurs campagnes doivent être comparées au fil du temps.
Il peut également aider à trier de grands volumes de données. Des outils d’IA peuvent faire remonter les images qui diffèrent de leur environnement et prioriser la revue. Ils ne doivent cependant pas être présentés comme un diagnostic automatique.
Le logiciel peut aussi structurer le statut d’un constat : candidat, revu, confirmé, écarté ou réparé. Cette distinction améliore la traçabilité et réduit le risque de confondre une suspicion avec un défaut établi.
En revanche, le logiciel ne mesure pas une résistance d’isolement qui n’a jamais été testée. Il ne peut pas non plus déterminer avec certitude la qualité d’une connexion ou la sécurité électrique générale d’un module uniquement à partir d’un thermogramme.
Son rôle se situe donc dans l’organisation, la localisation, la comparaison et la documentation. La preuve physique ou électrique reste produite par l’inspection et les mesures appropriées.
Limites
La thermographie par drone ne fournit aucune garantie de diagnostic exhaustif. Certains défauts peuvent être intermittents, produire un contraste faible ou ne pas être actifs pendant la campagne.
Un motif thermique ne prouve pas sa cause. Plusieurs mécanismes peuvent générer des apparences similaires, et des reflets ou changements météorologiques peuvent créer de faux candidats.
Une campagne est ponctuelle et ne constitue pas une surveillance continue. L’état de la centrale peut changer entre deux inspections.
Les décisions de sécurité et de conformité ne relèvent pas du logiciel. Elles nécessitent le périmètre de contrôle, les mesures et les compétences appropriés.
